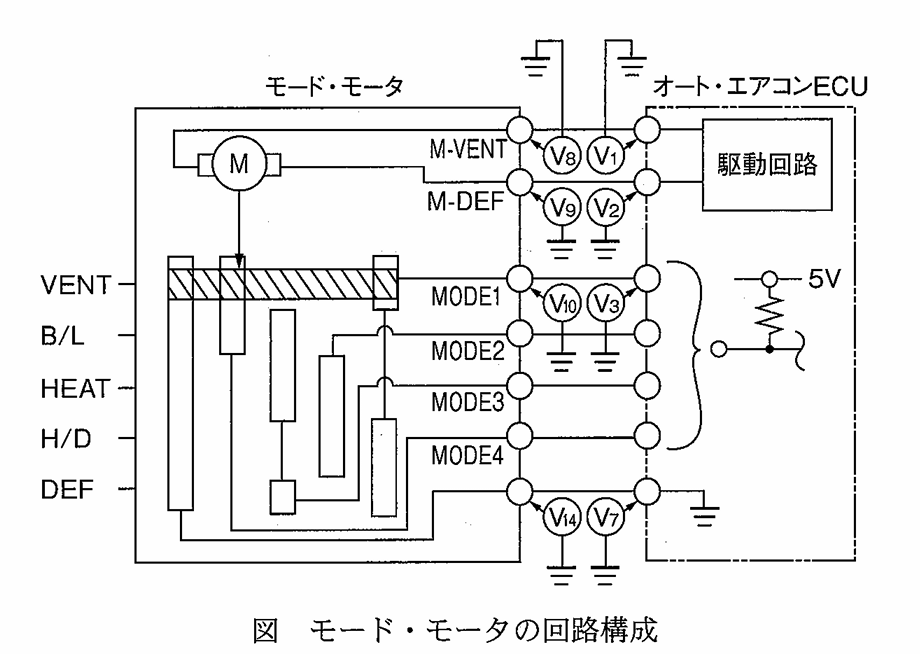

36.図に示すオート・エアコンのモード・モータ回路の点検に関する記述として、適切なものは次のうちどれか。
(1)B/L、HEATモード時に、V3に電圧がなく、V10の端子を外すとV3に電圧が発生する場合は、V3とV10間の短絡(地絡)が考えられ、V3に電圧がなく、V3の端子を外してもV3のオート・エアコンECU側端子に電圧が発生しない場合は、オート・エアコンECUの不良が考えられる。
(2)ポジション・モードをDEFからVENTに操作したときに、モード・モータが作動せず、V8に電圧が発生しV9に電圧が発生しない場合は、モード・モータの不良が考えられ、V9に電圧がありV2に電圧が発生しない場合は、V2とV9間の短絡(地絡)が考えられる。
(3)VENT、H/D、DEFモード時に、V14に電圧があり、V7に電圧がない場合は、V14とV7間の断線が考えられ、V7に電圧がある場合は、モード・モータの不良が考えられる。
(4)B/L、HEATモード時に、V3に電圧がありV10に電圧がない場合は、V3とV10間の断線が考えられ、V3とV10に電圧がない場合は、オート・エアコンECUの不良が考えられる。
解く

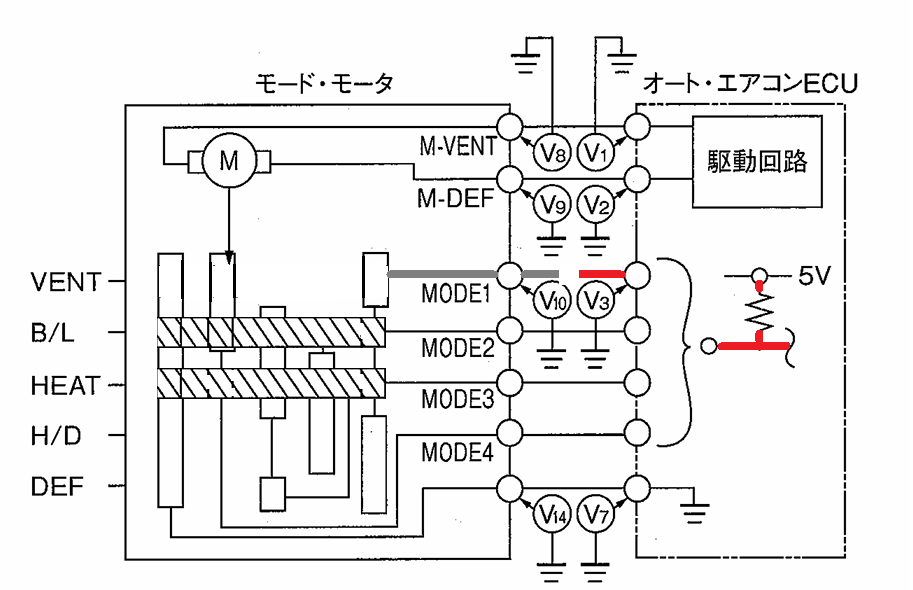

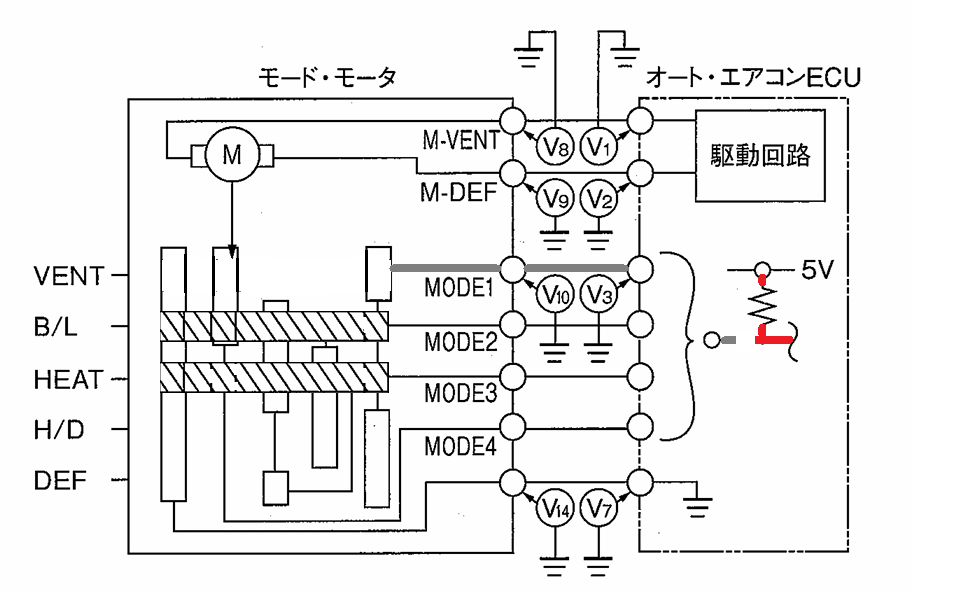

(1)B/L、HEATモード時に、V3に電圧がなく、V10の端子を外すとV3に電圧が発生する場合は、V3とV10間の短絡(地絡)が考えられ、V3に電圧がなく、V3の端子を外してもV3のオート・エアコンECU側端子に電圧が発生しない場合は、オート・エアコンECUの不良が考えられる。
V3に電圧がなく、V10の端子を外すとV3に電圧が発生する場合：モード・モータの不良
V3に電圧がなく、V3の端子を外してもV3のオート・エアコンECU側端子に電圧が発生しない場合：オート・エアコンECUの不良
よって（1）は不適切

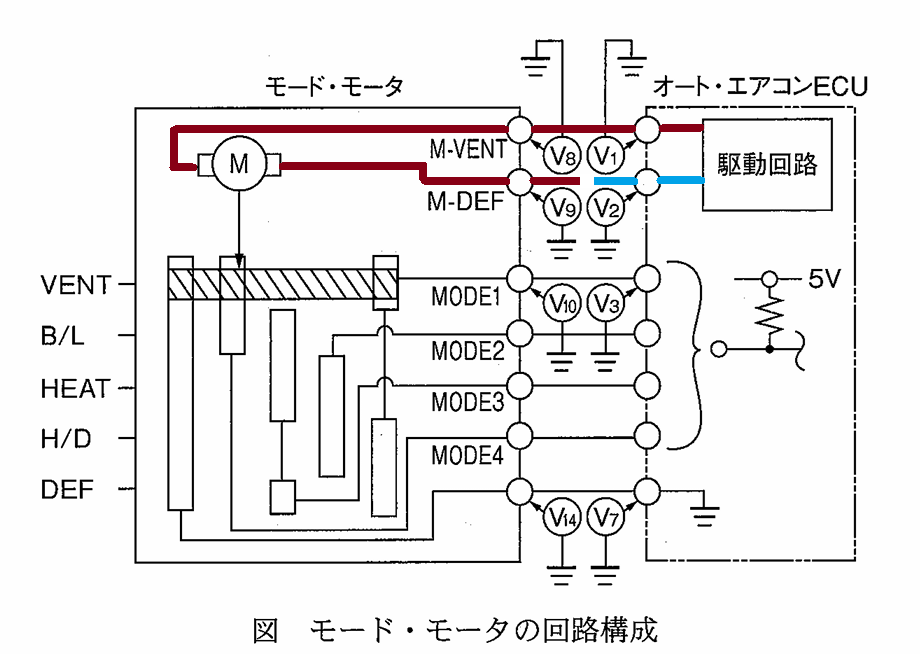

(2)ポジション・モードをDEFからVENTに操作したときに、モード・モータが作動せず、V8に電圧が発生しV9に電圧が発生しない場合は、モード・モータの不良が考えられ、V9に電圧がありV2に電圧が発生しない場合は、V2とV9間の短絡(地絡)が考えられる。
ポジション・モードをDEFからVENTに操作したときに、モード・モータが作動せず、V8に電圧が発生しV9に電圧が発生しない場合：モード・モータの不良
V9に電圧がありV2に電圧が発生しない場合：V2とV9間の断線
よって（2）は不適切

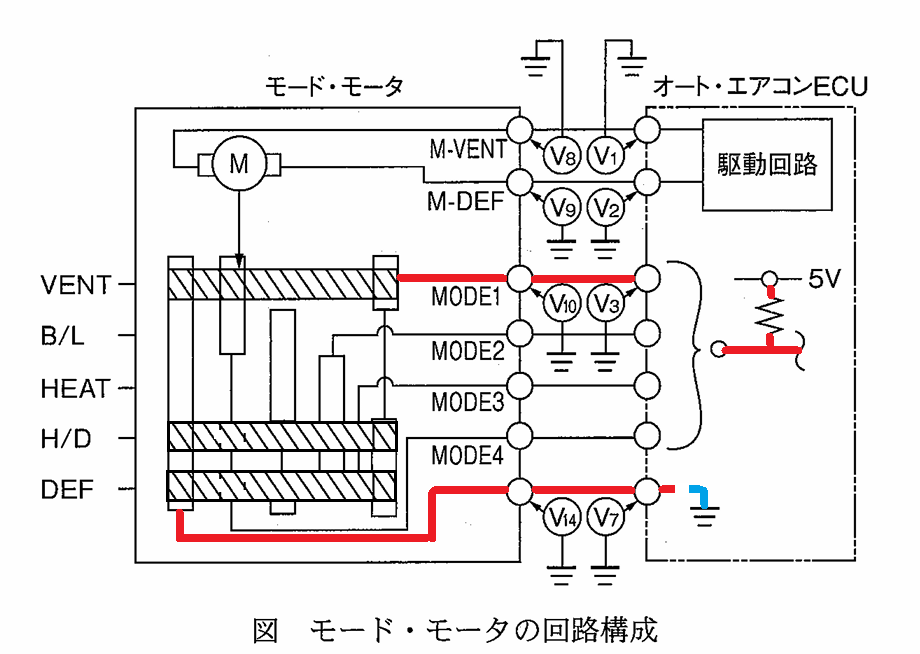

(3)VENT、H/D、DEFモード時に、V14に電圧があり、V7に電圧がない場合は、V14とV7間の断線が考えられ、V7に電圧がある場合は、モード・モータの不良が考えられる。
VENT、H/D、DEFモード時に、V14に電圧があり、V7に電圧がない場合：V14とV7間の断線
V7に電圧がある場合：オート・エアコンECUの不良
よって（3）は不適切

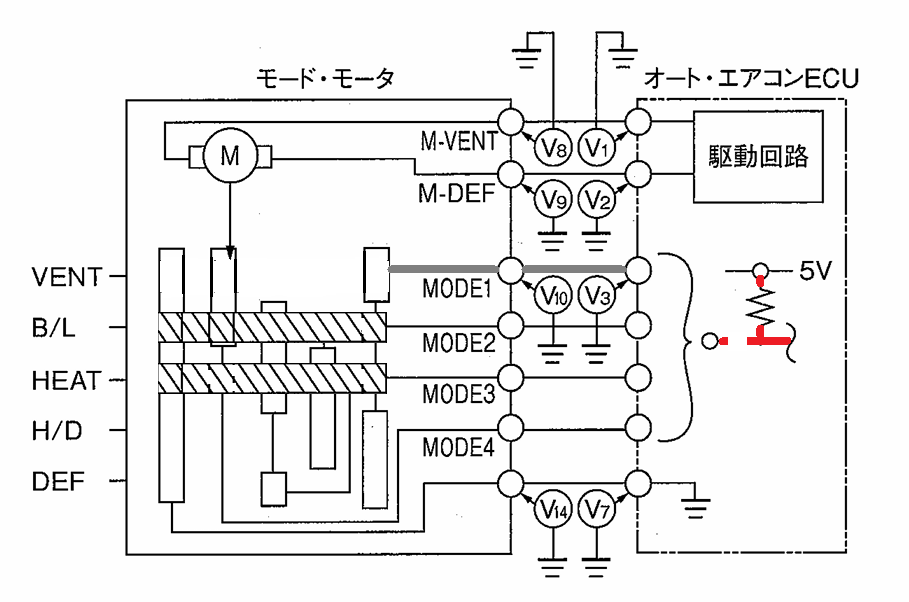

(4)B/L、HEATモード時に、V3に電圧がありV10に電圧がない場合は、V3とV10間の断線が考えられ、V3とV10に電圧がない場合は、オート・エアコンECUの不良が考えられる。
B/L、HEATモード時に、V3に電圧がありV10に電圧がない場合：V3とV10間の断線
V3とV10に電圧がない場合は、オート・エアコンECUの不良が考えられる。
よって（4）は適切
よって答えは（４）
