オート・エアコンのモ一ド・モータ回路の点検:令和3年3月実施1級小型問題40

自動車整備士資格の勉強始めました



図に示すオート・エアコンのモ一ド・モータ回路の点検に関する記述として,適切なものは次のうちどれか。

f:id:n9h28eg0:20210331054653p:plain

(1)VENT,H/D及びDEFモード時に,V14に電圧がある場合は,モード・モータの不良が考えられる。ポジション・モードをVENTからDEFに操作したとき,V2に電圧がない場合は,オート・エアコンECUの不良が考えられる。

(2)B/L及びHEATモード時に,V3に電圧がない場合は,オート・エアコンECUの不良が考えられ,V10に電圧があり,VENT,H/D,DEFモードにしてもV10に電圧がある場合は,モード・モータ不良が考えられる。

(3)ポジション・モードをDEFからVENTに操作したときに,モード・モータが作動せず,℣8に電圧が発生しV9に電圧が発生しない場合は,モード・モータの不良が考えられ,V1に電圧がなく,V8の端子を外すとV1に電圧が発生する場合は,aの箇所での短絡(地絡)が考えられる。

(4)B/L及びHEATモード時に,V3に電圧がなく,V10の端子を外すとV3に電圧が発生する場合は,オート・エアコンECUの不良が考えられ,V10の端子を外してもV3に電圧が発生しない場合は,モード・モータの不良が考えられる。



















解く

(1)VENT,H/D及びDEFモード時に,V14に電圧がある場合は,モード・モータの不良が考えられる。ポジション・モードをVENTからDEFに操作したとき,V2に電圧がない場合は,オート・エアコンECUの不良が考えられる。
不適切
VENT,H/D及びDEFモード時に,V14に電圧がある場合は,モード・モータの不良が考えられる。



f:id:n9h28eg0:20210331054735p:plain

ポジション・モードをVENTからDEFに操作したとき,V2に電圧がない場合は,オート・エアコンECUの不良が考えられる。



f:id:n9h28eg0:20210331054757p:plain


(2)B/L及びHEATモード時に,V3に電圧がない場合は,オート・エアコンECUの不良が考えられ,V10に電圧があり,VENT,H/D,DEFモードにしてもV10に電圧がある場合は,モード・モータ不良が考えられる。
適切
B/L及びHEATモード時に,V3に電圧がない場合は,オート・エアコンECUの不良が考えられ

f:id:n9h28eg0:20210331054913p:plain


V10に電圧があり,VENT,H/D,DEFモードにしてもV10に電圧がある場合は,モード・モータ不良が考えられる。



f:id:n9h28eg0:20210331054941p:plain

(3)ポジション・モードをDEFからVENTに操作したときに,モード・モータが作動せず,V8に電圧が発生しV9に電圧が発生しない場合は,モード・モータの不良が考えられ,V1に電圧がなく,V8の端子を外すとV1に電圧が発生する場合は,aの箇所での短絡(地絡)が考えられる。
不適切

ポジション・モードをDEFからVENTに操作したときに,モード・モータが作動せず,V8に電圧が発生しV9に電圧が発生しない場合は,モード・モータの不良が考えられ,

f:id:n9h28eg0:20210331055042p:plain


V1に電圧がなく,V8の端子を外すとV1に電圧が発生する場合は,aの箇所での短絡(地絡)が考えられる。



f:id:n9h28eg0:20210331055121p:plain

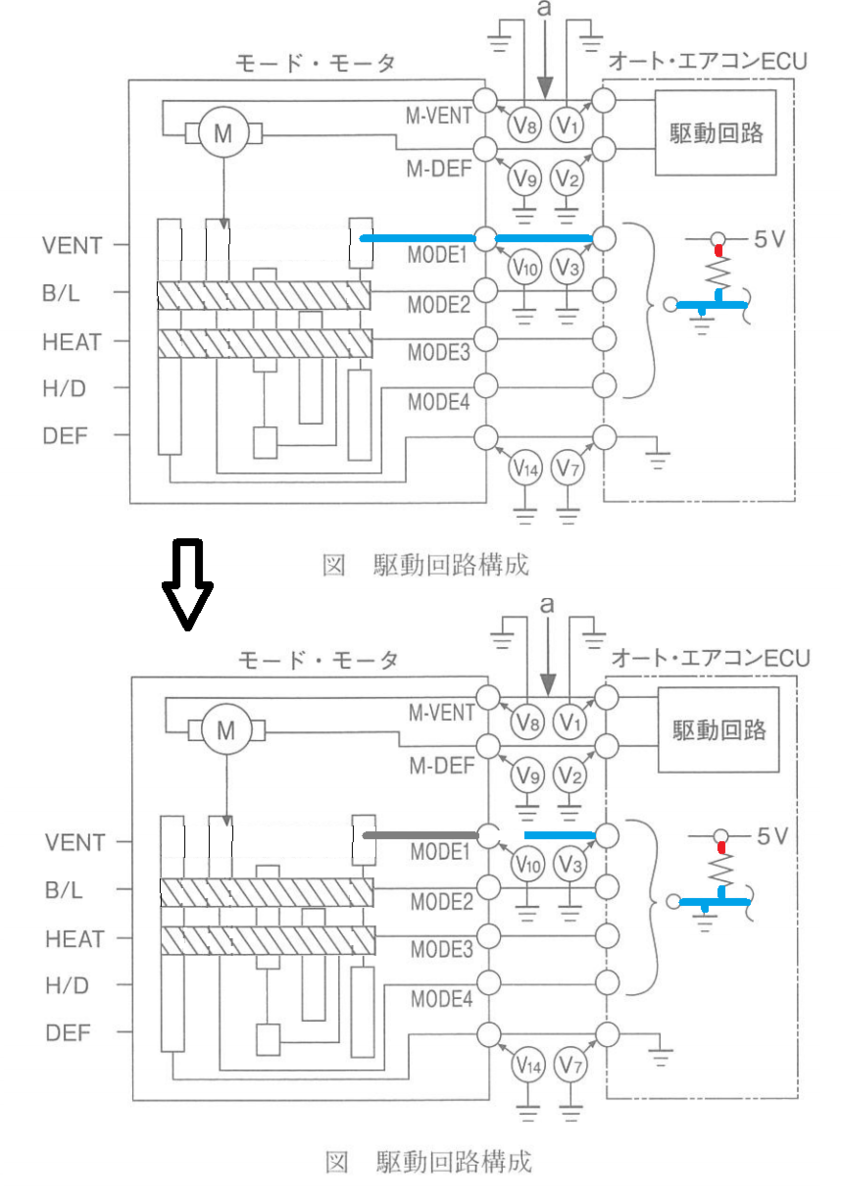

(4)B/L及びHEATモード時に,V3に電圧がなく,V10の端子を外すとV3に電圧が発生する場合は,オート・エアコンECUの不良が考えられ,V10の端子を外してもV3に電圧が発生しない場合は,モード・モータの不良が考えられる。
不適切



f:id:n9h28eg0:20210331055311p:plain

よって答えは
