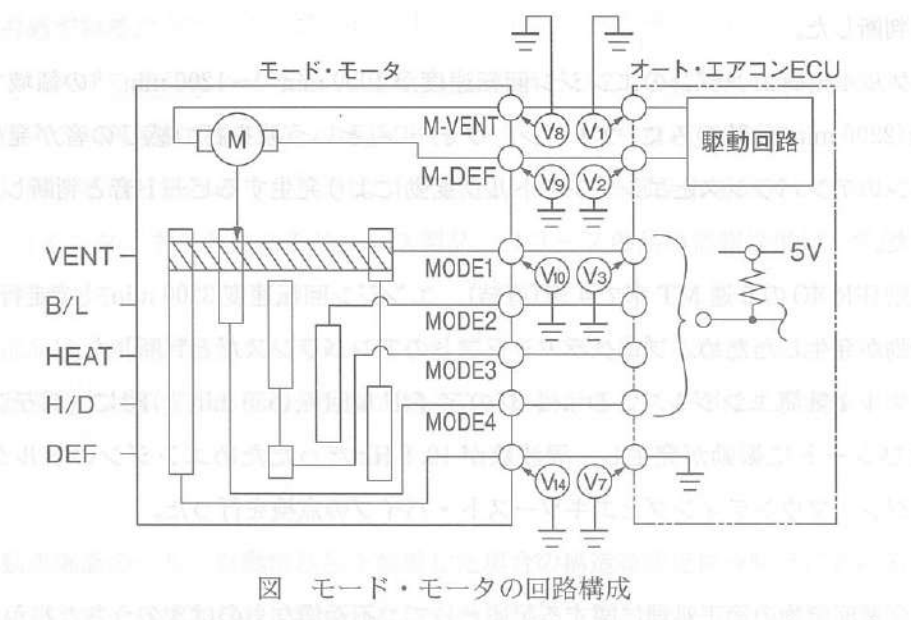

図に示すオート・エアコンのモード・モータ回路の点検に関する記述として,不適切なものは次のうちどれか。
(1)B/L及びHEATモード時に,V3に電圧がなく,V10の端子を外すとV3に電圧が発生する場合は,モード・モータの不良が考えられ,V3に電圧がなく,V3の端子を外してもV3のオート・エアコンECU側端子に電圧が発生しない場合は,オート・エアコンECUの不良が考えられる。
(2)B/L及びHEATモード時に,V3に電圧がない場合は,オート・エアコンECUの不良が考えられ,V3に電圧がありV10に電圧がない場合は,V3とV!0間の断線が考えられる。
(3)VENT,H/D及びDEFモード時に,V14に電圧があり,V7に電圧がない場合は.V7とV14間の断線が考えられ.V7に電圧がある場合は,オート・エアコンECUの不良が考えられる。
(4)ポジション・モードをDEFからVENTに操作したときに,V1に電圧がなく,V8の端子を外すとV1に電圧が発生する場合は,V1とV8間の短絡(地絡),モード・モータの不良が考えられ,オート・エアコンECUの不良は考えられない。
解く

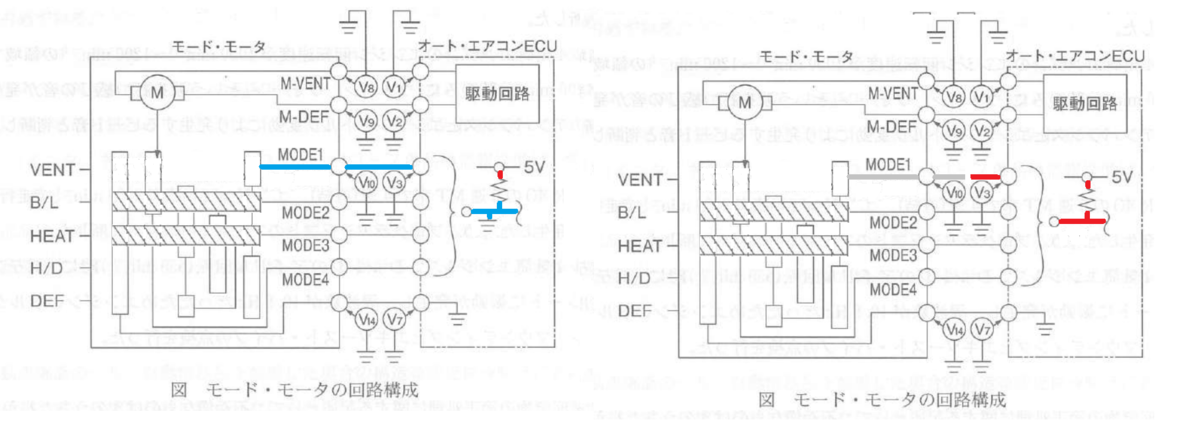

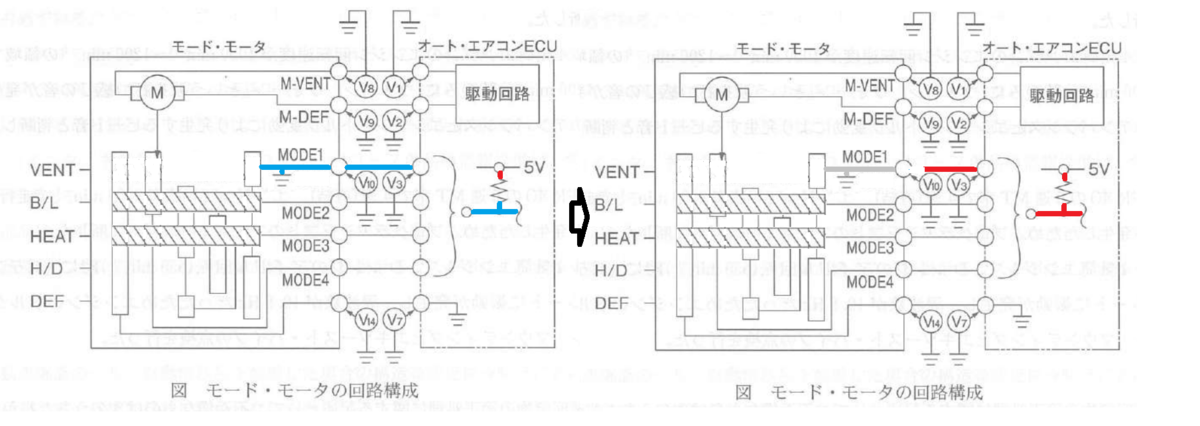

(1)B/L及びHEATモード時に,V3に電圧がなく,V10の端子を外すとV3に電圧が発生する場合は,モード・モータの不良が考えられ,V3に電圧がなく,V3の端子を外してもV3のオート・エアコンECU側端子に電圧が発生しない場合は,オート・エアコンECUの不良が考えられる。
B/L及びHEATモード時
V3に電圧がなく,V10の端子を外すとV3に電圧が発生する場合は,モード・モータの不良が考えられる。
V3に電圧がなく,V3の端子を外してもV3のオート・エアコンECU側端子に電圧が発生しない場合オート・エアコンECUの不良が考えられる。
適切

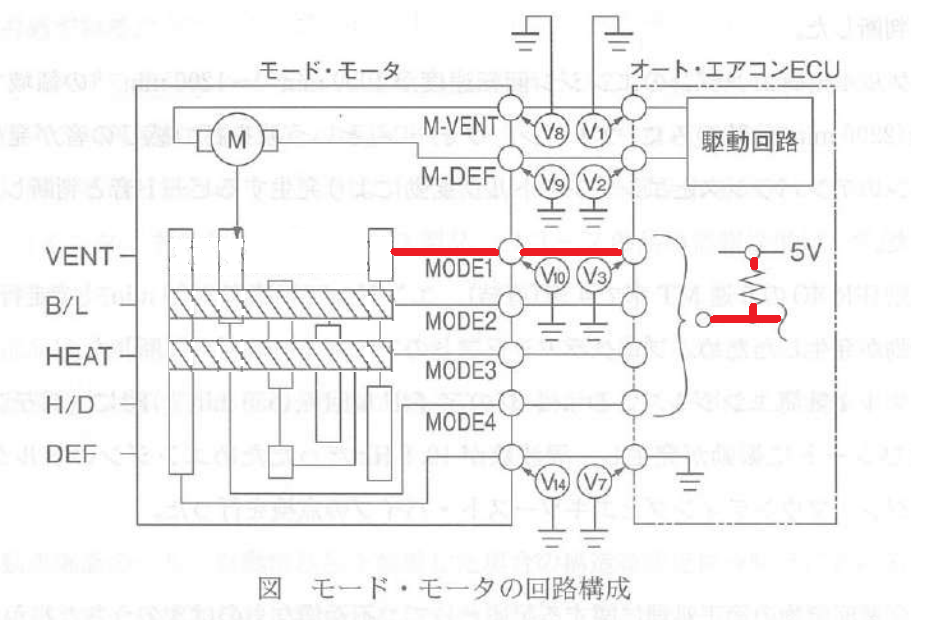

(2)B/L及びHEATモード時に,V3に電圧がない場合は,オート・エアコンECUの不良が考えられ,V3に電圧がありV10に電圧がない場合は,V3とV!0間の断線が考えられる。
適切
(3)VENT,H/D及びDEFモード時に,V14に電圧があり,V7に電圧がない場合は,V7とV14間の断線が考えられ,V7に電圧がある場合は,オート・エアコンECUの不良が考えられる。
適切

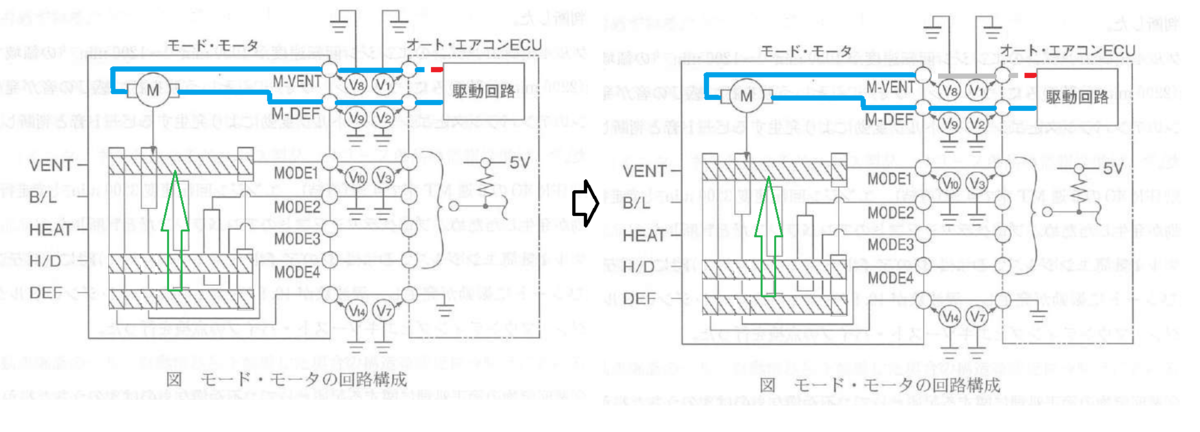

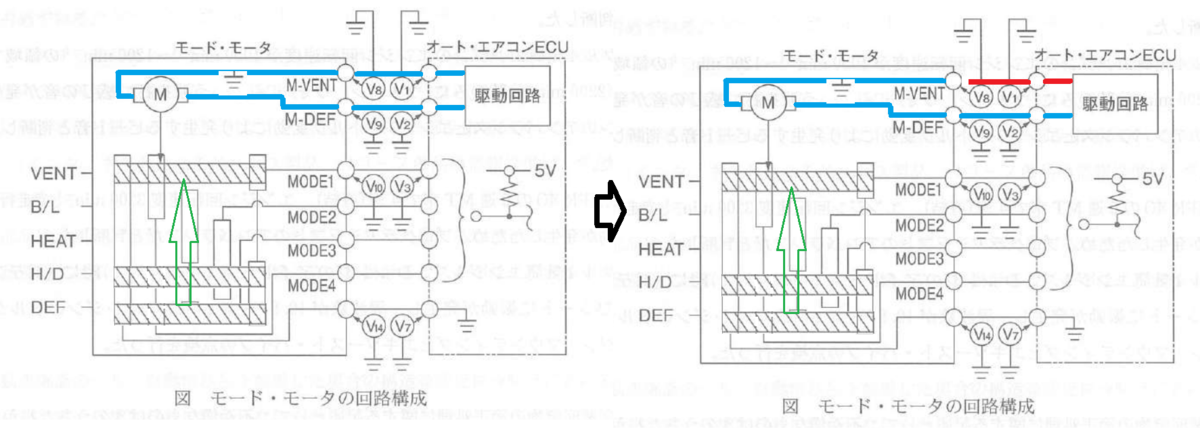

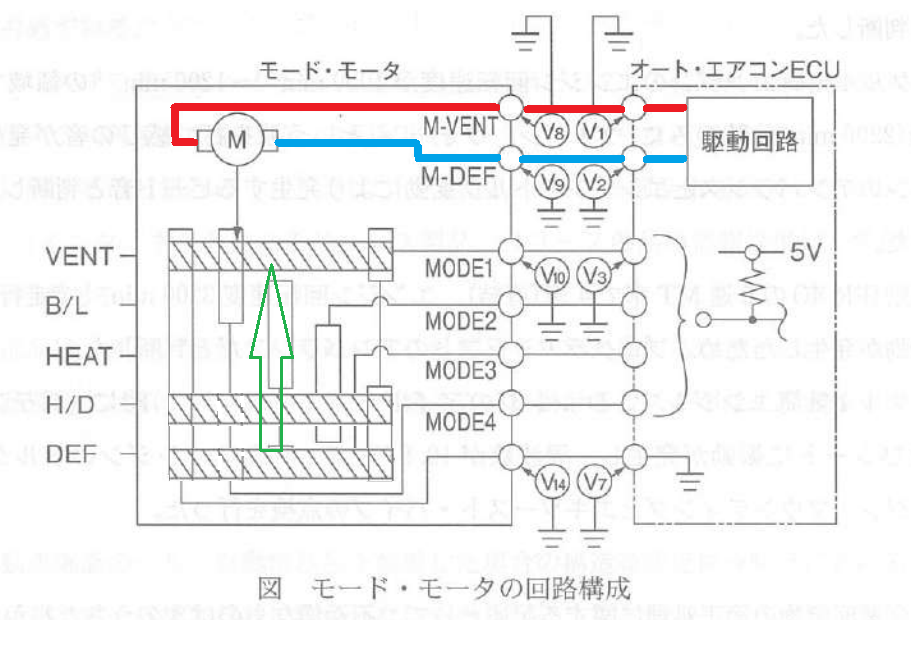

(4)ポジション・モードをDEFからVENTに操作したときに,V1に電圧がなく,V8の端子を外すとV1に電圧が発生する場合は,V1とV8間の短絡(地絡),モード・モータの不良が考えられ,オート・エアコンECUの不良は考えられない。
ポジション・モードをDEFからVENTに操作したとき
V1とV8間の短絡(地絡):考えられない
モード・モータの不良
オート・エアコンECUの不良は考えられない。
断線系
短絡系
不適切
よって答えは 4
