図に示すオート・エアコンの工ア・ミックス・モータ回路の故障診断に関する記述として,不適切なものは次のうちどれか。
(1)室温設定を18℃(M—COLD)から32℃(MーHOT)に操作したときに,V1に電圧が発生しない場合は,オート・エアコンECU本体の不良,V1とV6間の短絡(地絡)が考えられる。
(2)室温設定を32℃(MーHOT)から18℃(MーCOLD)に操作したとき,V2に電圧がなくV7の接続を外してもV2に電圧が発生せず,V2の接続を外したときにV2のオート・エアコンECU側端子に電圧が発生する場合は,V2とV7間の短絡(地絡)が考えられる。
(3)V9の端子を外してエア・ミックス・モータ側端子に電圧が発生しない場合は,エア・ミックス・モータの不良が考えられ,V4の端子を外してV4のオート・エアコンECU側端子に5Vが発生しない場合は,オート・エアコンECU本体の不良が考えられる。
(4)V8に電圧が発生し,V5の端子を外してもV10の端子に電圧が発生しない場合は,エア・ミックス・モータの不良が考えられるが,V10とV5間の短絡(地絡)は考えられない。
解く
(1)室温設定を18℃(M—COLD)から32℃(MーHOT)に操作したときに,V1に電圧が発生しない場合は,オート・エアコンECU本体の不良,V1とV6間の短絡(地絡)が考えられる。
正解

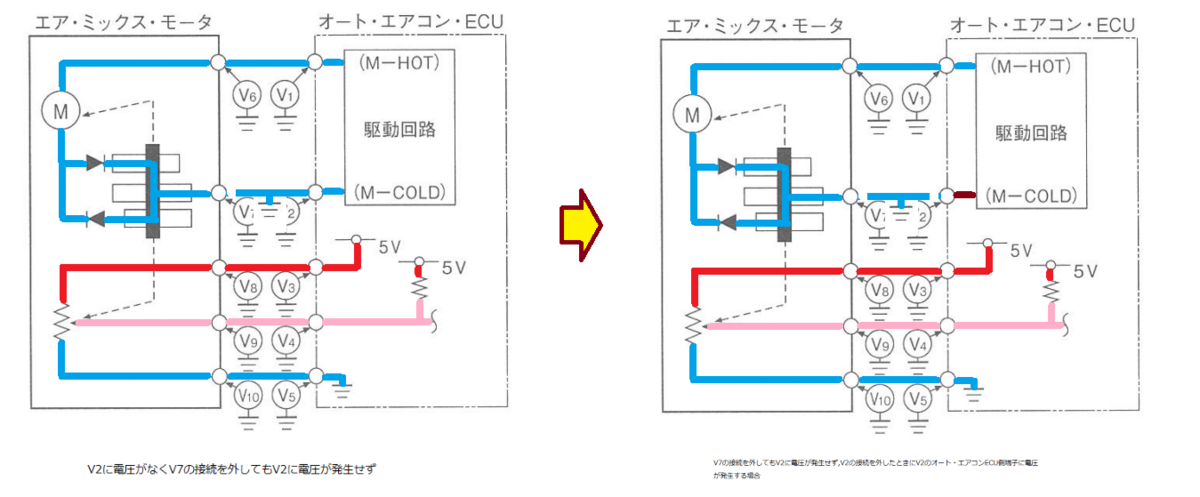

(2)室温設定を32℃(MーHOT)から18℃(MーCOLD)に操作したとき,V2に電圧がなくV7の接続を外してもV2に電圧が発生せず,V2の接続を外したときにV2のオート・エアコンECU側端子に電圧が発生する場合は,V2とV7間の短絡(地絡)が考えられる。
正解

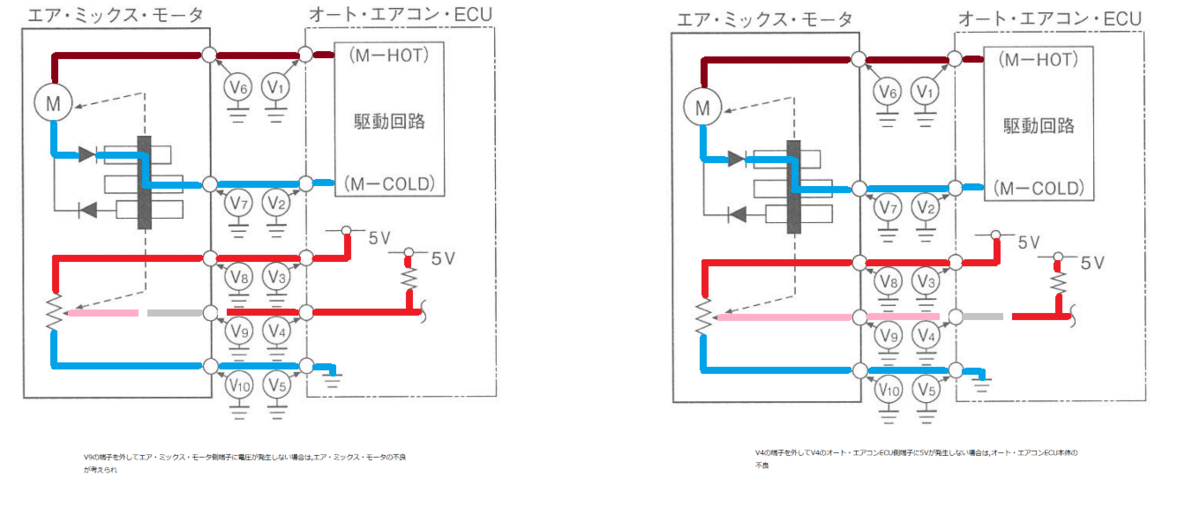

(3)V9の端子を外してエア・ミックス・モータ側端子に電圧が発生しない場合は,エア・ミックス・モータの不良が考えられ,V4の端子を外してV4のオート・エアコンECU側端子に5Vが発生しない場合は,オート・エアコンECU本体の不良が考えられる。
正解

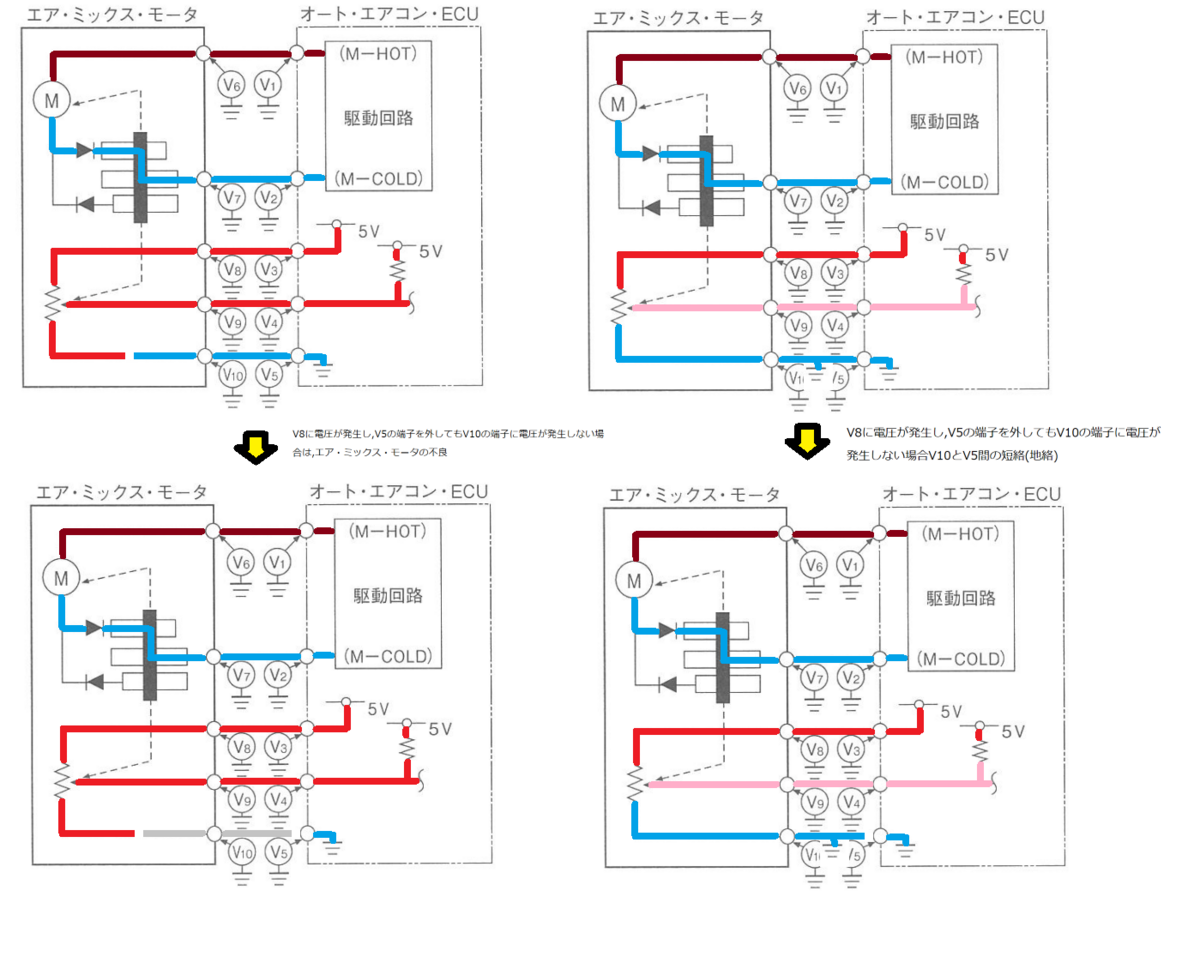

(4)V8に電圧が発生し,V5の端子を外してもV10の端子に電圧が発生しない場合は,エア・ミックス・モータの不良が考えられるが,V10とV5間の短絡(地絡)は考えられない。考えられる
不正解
よって答えは （4）
