交流電圧測定時の周波数特性と確度に関する次の文章の( )にあてはまる電圧値として,下の組み合わせのうち適切なものはどれか。

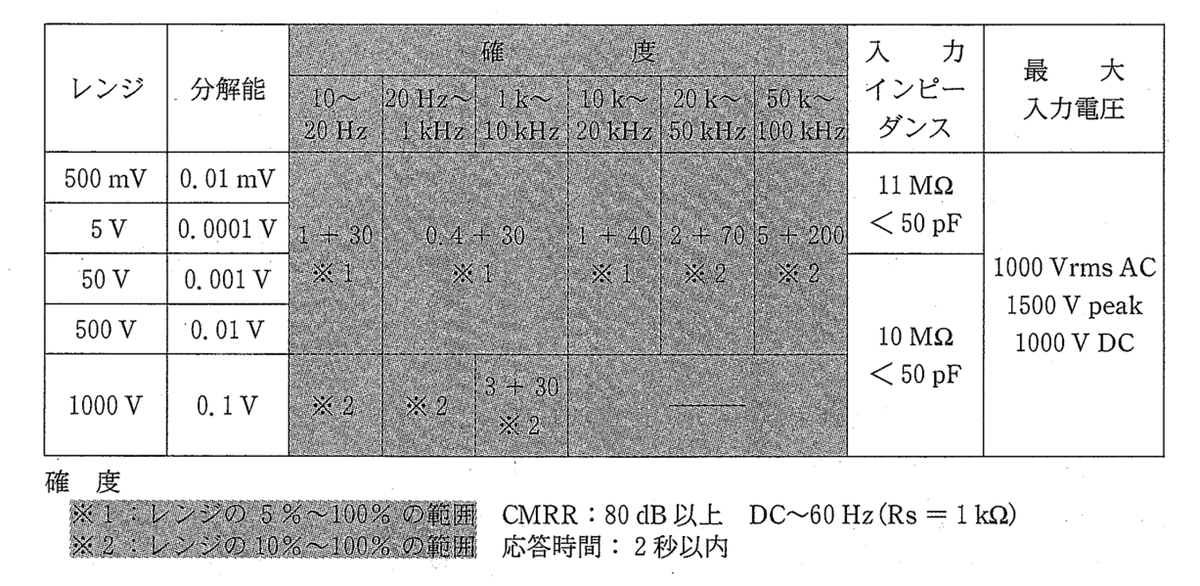

：下記に示す交流電圧計の特性をもつデジタル・テスタを用い,５Ⅴレンジで交流電圧を測定したとき,テスタの表示が3.0000Ⅴを表示している場合,この電圧の周波数が15Hzとすると,真の電圧は( ア )の範囲となり,周波数が100kHzとすると,真の電圧は( イ )の範囲にある。
|
(1)ア：2.9670Ⅴ～3.0330Ⅴ、イ：2.8300Ⅴ～3.1700Ⅴ |
|
(2)ア：2.8300Ⅴ～3.1700Ⅴ、イ：2.9670Ⅴ～3.0330Ⅴ |
|
(3)ア：2.9970Ⅴ～3.0030Ⅴ、イ：2.9800Ⅴ～3.0200Ⅴ |
|
(4)ア：2.9700Ⅴ～3.0300Ⅴ、イ：2.8500Ⅴ～3.1500Ⅴ |
解く
ア
±（3.0000×0.010+0.0030）＝±0.0330
3.0000±0.0330＝2.9670Ⅴ～3.0330Ⅴ
イ
±（3.0000×0.05+0.0200）＝±0.1700
3.0000±0.1700＝2.8300Ⅴ～3.1700Ⅴ
よって答えは（1）
