3 図に示すエンジン電子制御装置の電源回路の点検に関する記述として，不適切なものは次のうちどれか。 （1）クランキング時，スタータ・モータの回転速度が適正であり，電源端子電圧V1は9V以上あること。 （2）安定化電源端子電圧V2は，イグニション・スイ…

2 図1及び図2に示すヒューズ・ワイヤの溶断に関する文章の正誤の組み合わせとして，適切なものは次の（1）～（4）のうちどれか。 （1）（イ）正 （ロ）正 （ハ）正 （2）（イ）正 （ロ）誤 （ハ）誤 （3）（イ）誤 （ロ）正 （ハ）正 （4）（イ）誤 （ロ）誤…

31 次の回路で不具合があるためにスイッチ1をONしたとき負荷2が作動を始め，その状態でスイッチ3をONした時にヒューズ3が溶断した。この回路の不具合原因として考えられる記述について，適切なものは次のうちどれか。ただし，それぞれのヒューズの容量は，そ…

31 図に示す回路の故障診断に関する記述として,適切なものは次のうちどれか。 (1)スイッチ1をONにしたときに,ヒューズ2が溶断した場合は,B点とC点の線間短絡が考えられるが,B点とH点との線間短絡は考えられない。 (2)スイッチ1をONにしたときに,ヒューズ3が…

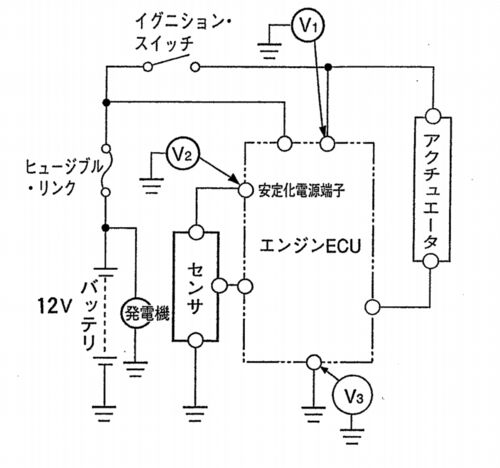

自動車整備士資格の勉強始めました 図に示すエンジン電子制御装置の電源回路の点検に関する記述として,不適切なものは次のうちどれか。 問題補足 （1）イグニション・スイッチON時,V3の電圧が5.25Vを超えるときは,ECUの5V安定化電源端子とセンサ電源線の接触…
