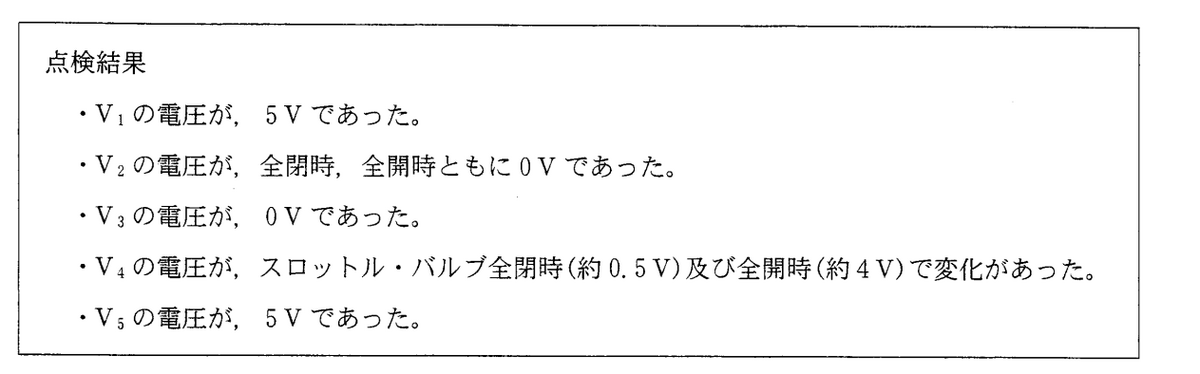

図に示す回路において，点検結果から考えられる不具合原因として，適切なものは次のうちどれか。ただし，正常時のスロットル・バルブの信号電圧は，スロットル・バルブ全閉時0.5V，全開時4Vとする。
|
（1）スロットル・ポジション・センサ内部短絡 |
|
（2）センサ電源線とセンサ信号線との短絡 |
|
（3）AT・ECUの内部短絡 |
|
（4）センサ信号線とセンサ・アース線との短絡 |
解く
条件より

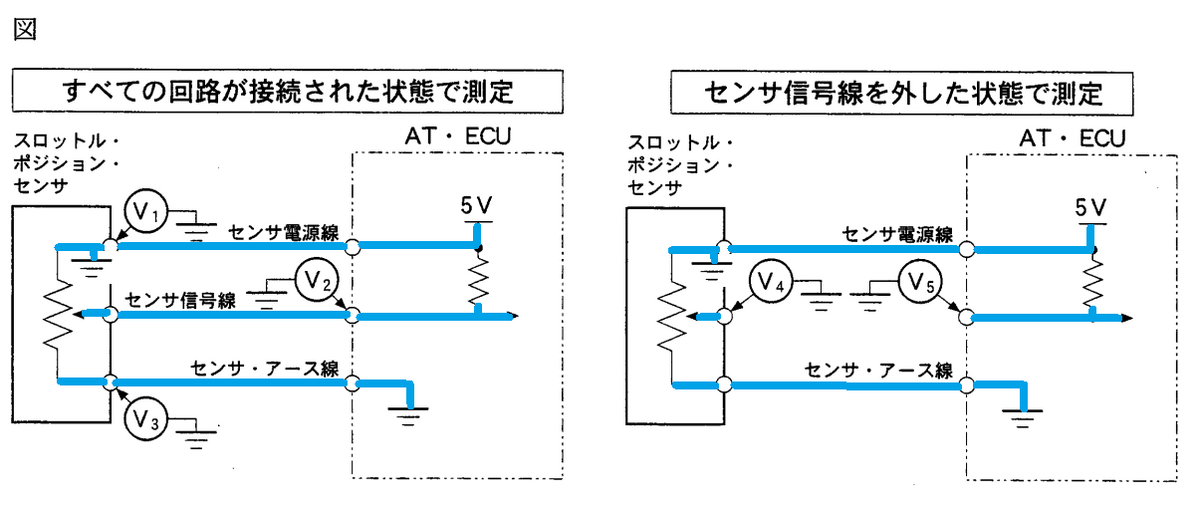

（1）スロットル・ポジション・センサ内部短絡
不適切

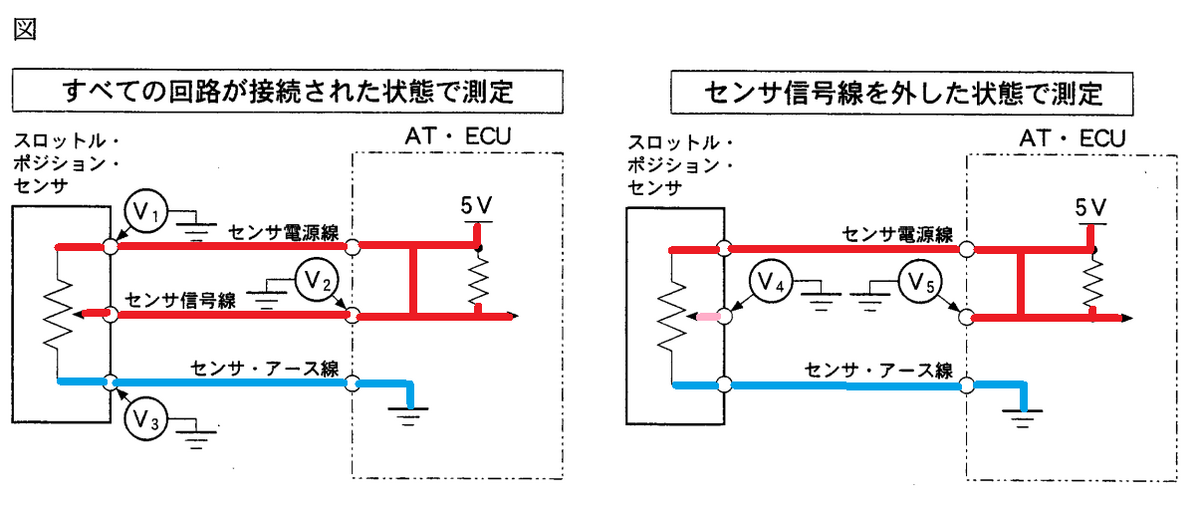

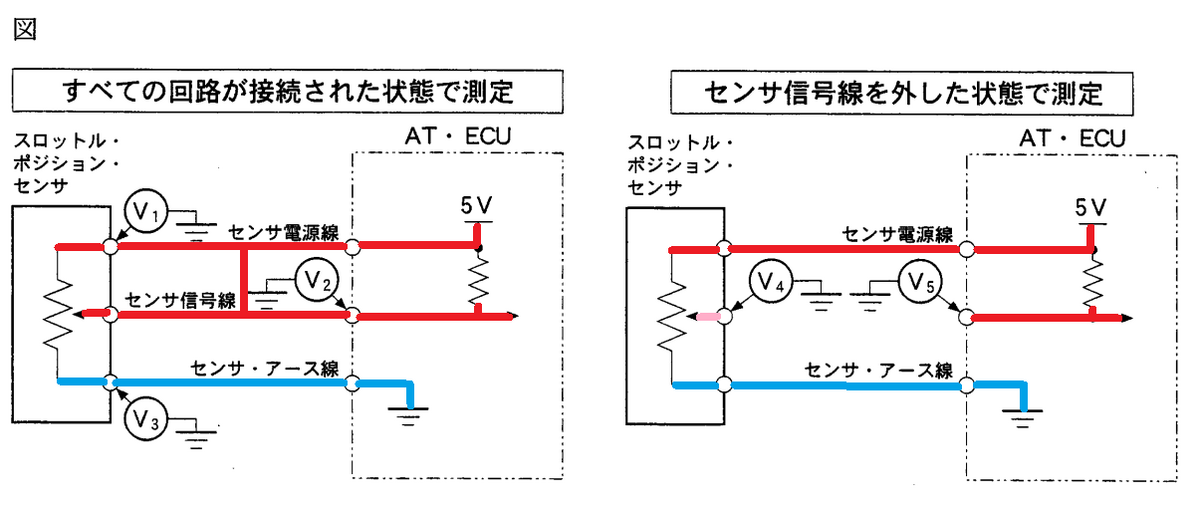

（2）センサ電源線とセンサ信号線との短絡
不適切

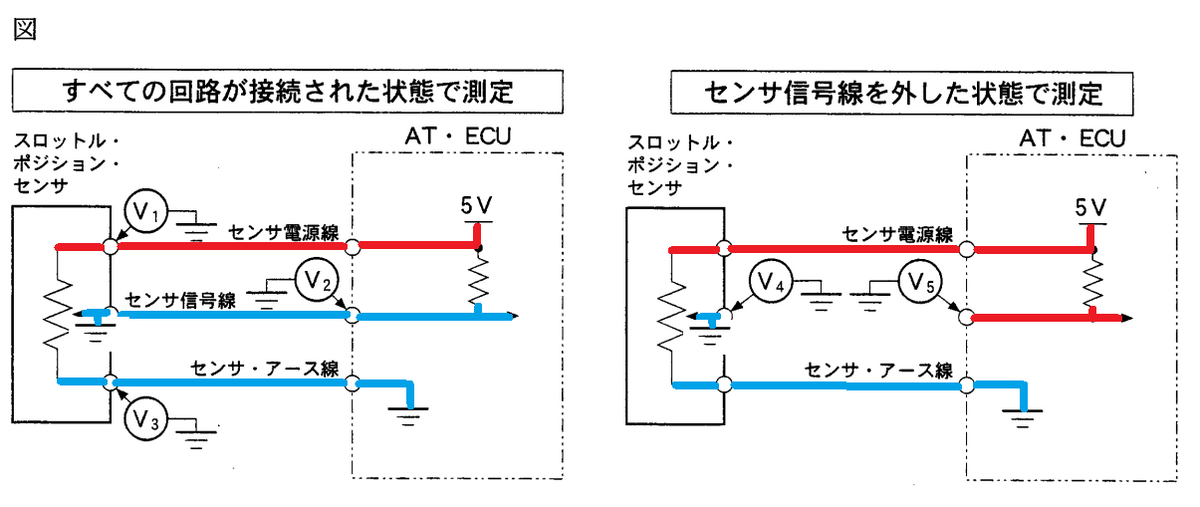

（3）AT・ECUの内部短絡
不適切
|

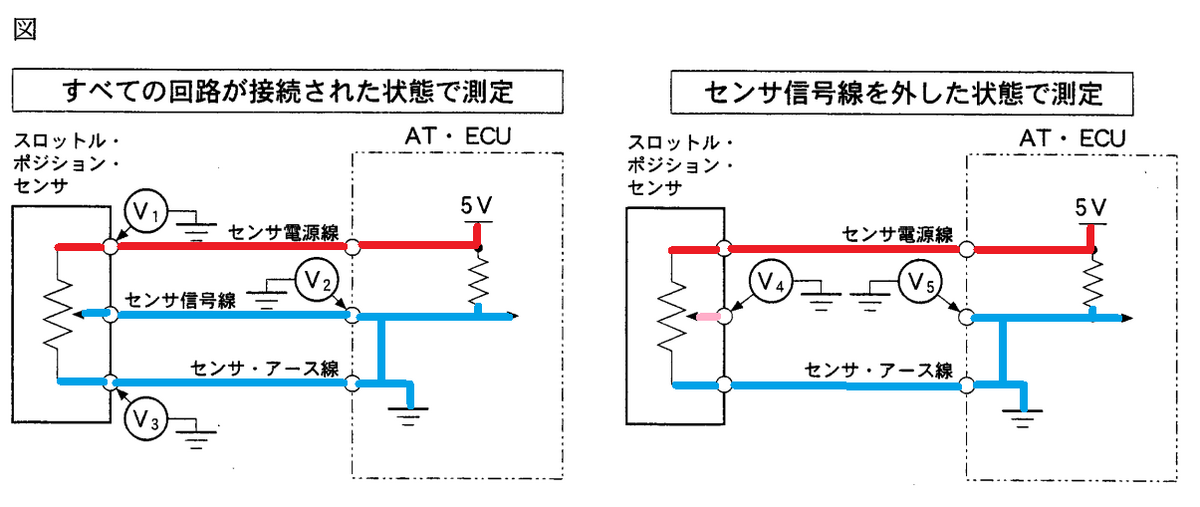

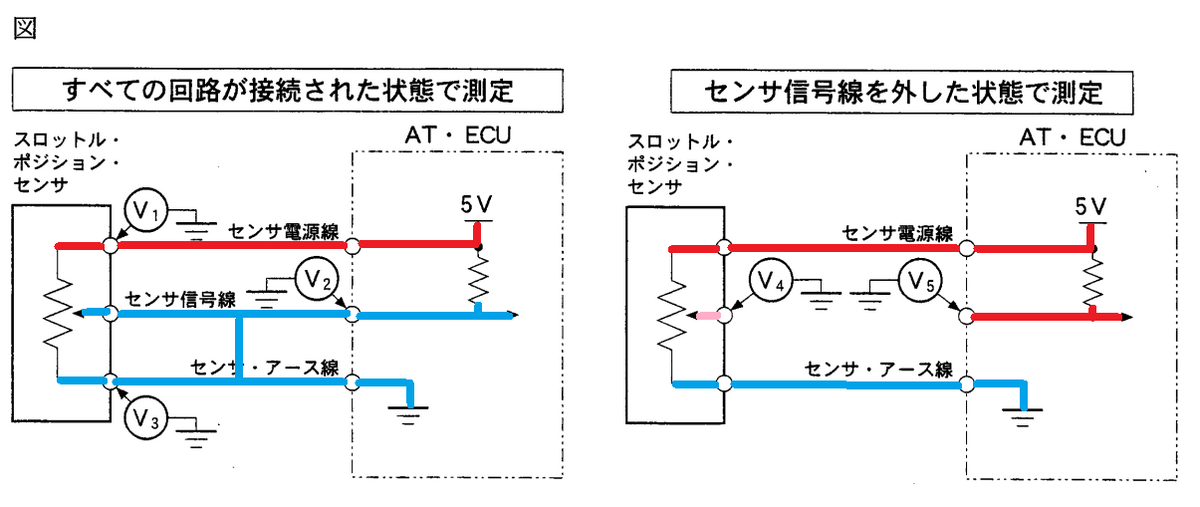

（4）センサ信号線とセンサ・アース線との短絡 |
|
適切 |
よって答えは（4）
