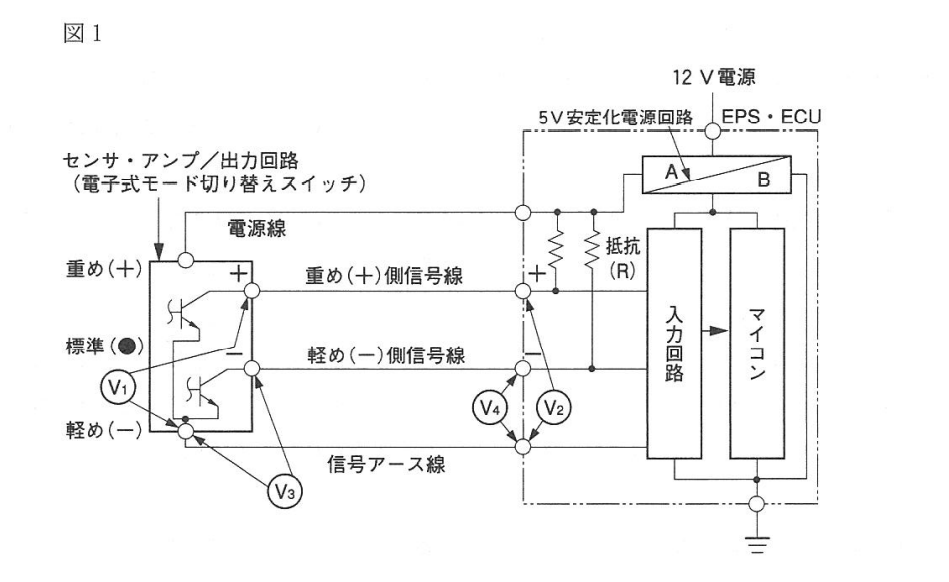

図1に示すEPSの電子式モード切り替えスイッチ回路の点検に関する記述として,適切なものは次のうちどれか。
(1)標準(●)モードのときに,VlとV2に5Vの電圧が発生する場合,重め(+)側信号線の断線及び短絡(地格)は考えられないが,信号アース線の断線は考えられる。 |
(2)標準(●)モードのときに,VlとV2の電圧値が異なる場合,重め(+)側信号線の断線は考えられるが,信号アース線の断線は考えられない。 |
(3)軽め(-)モードのときに,V3とV4に5Vの電圧が発生する場合,EPS・ECU本体の異常が考えられる。 |
(4)重め(+)モードのときに,V3とV4の電圧値が異なる場合,軽め(-)側信号線及び信号アース線の断線が考えられる。 |
解く

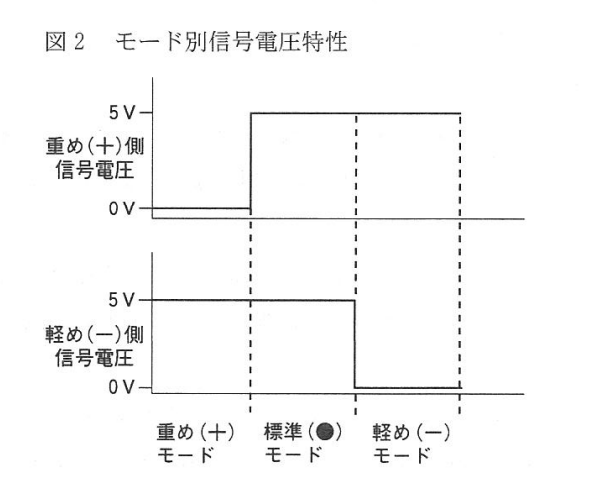

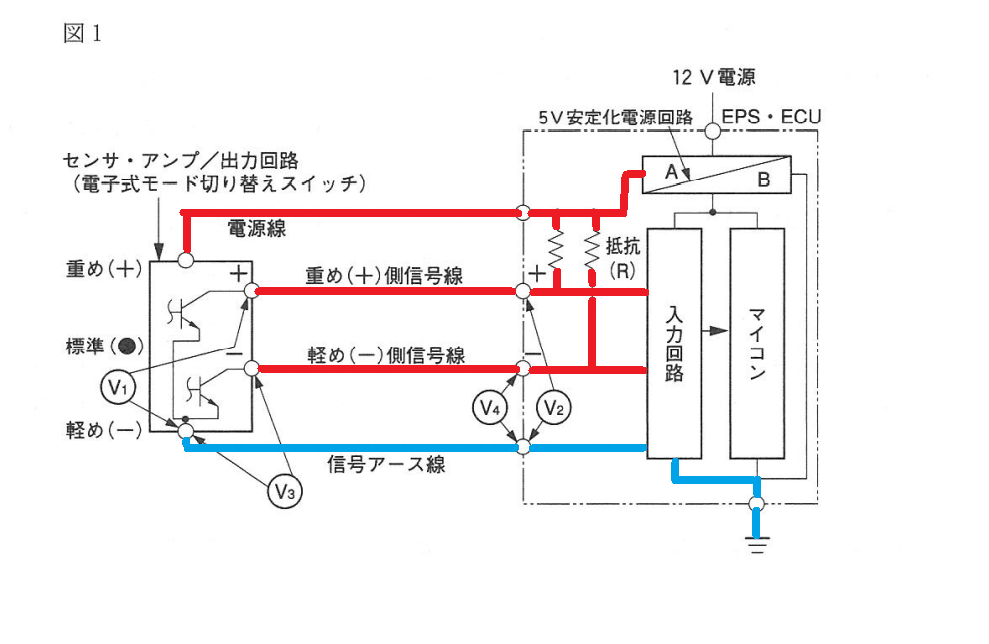

標準モード

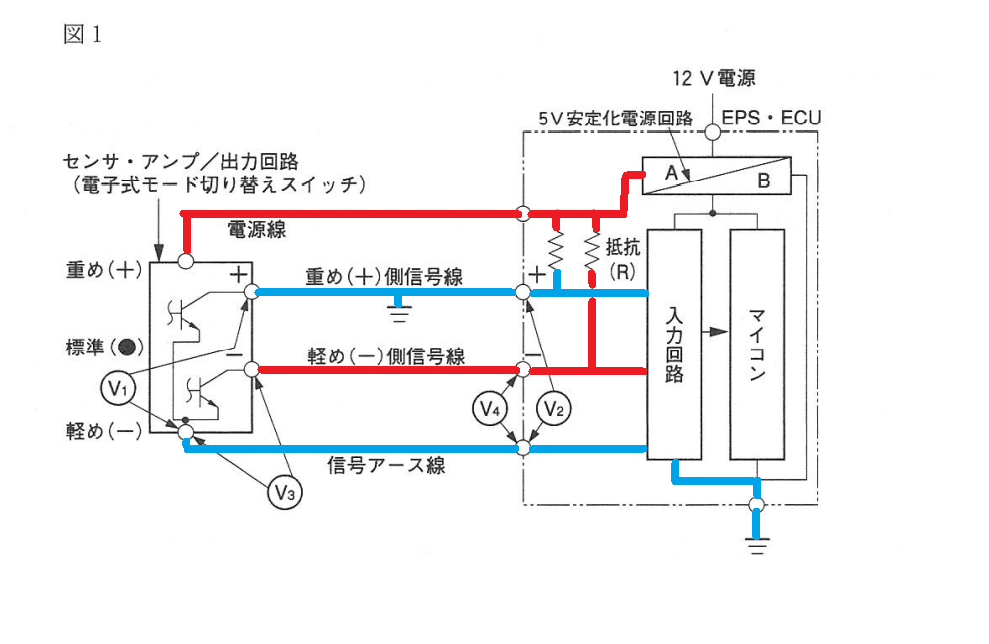

(1)標準(●)モードのときに,VlとV2に5Vの電圧が発生する場合,重め(+)側信号線の断線及び短絡(地格)は考えられないが,信号アース線の断線は考えられる。
不適切

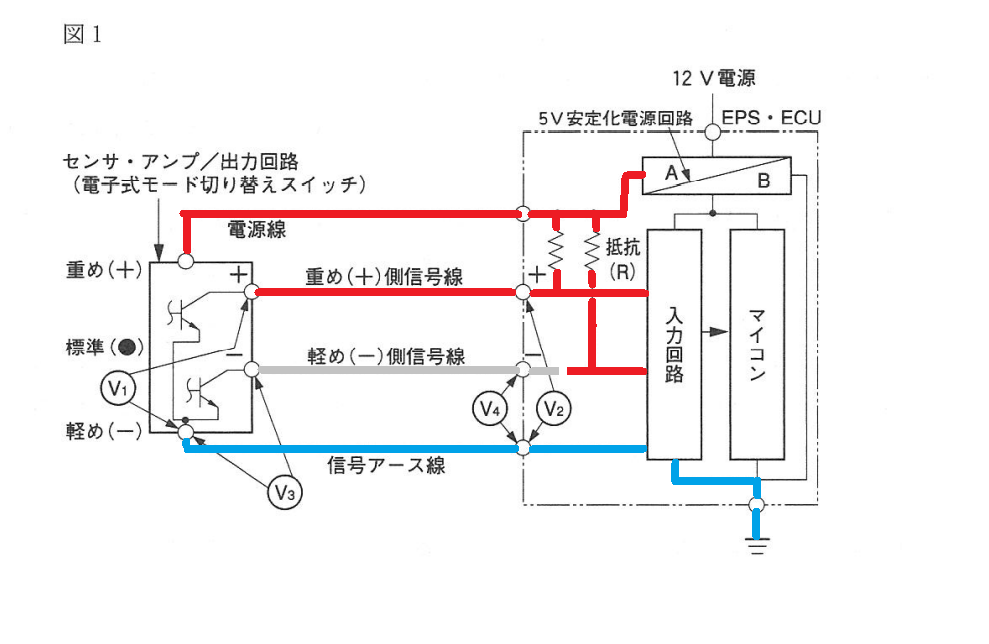

重め(+)側信号線の断線
Vl=なし,V2=5V
重め(+)側信号線の短絡(地格):
Vl=V2=0V

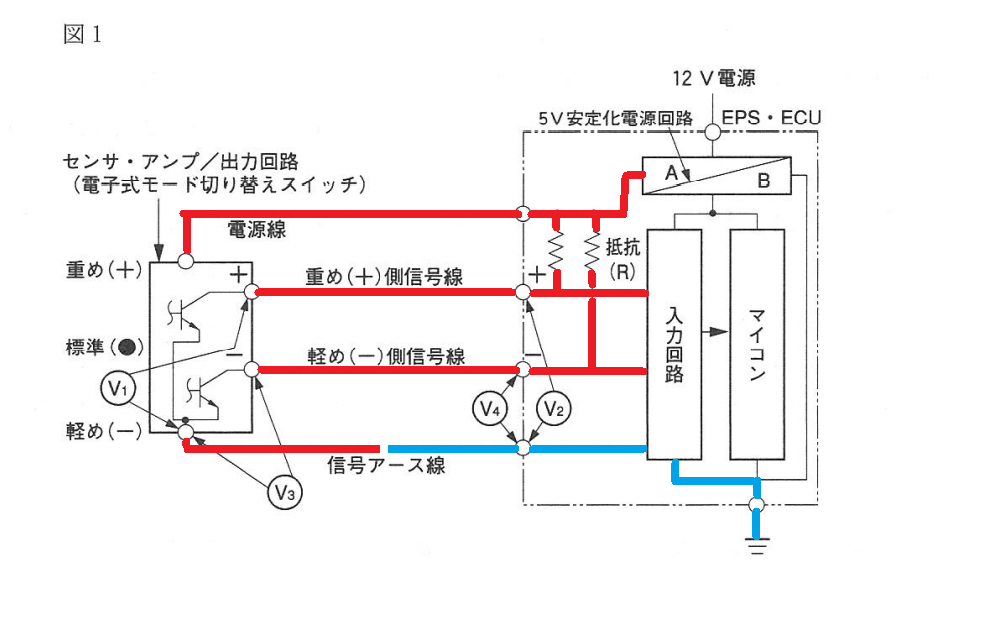

信号アース線の断線:考えられない
Vl=0V、V2=5V
信号アース線の断線:考えられない
Vl=なし、V2=5V
(2)標準(●)モードのときに,VlとV2の電圧値が異なる場合,重め(+)側信号線の断線は考えられるが,信号アース線の断線は考えられない。 不適切 (1)の解の通り 信号アース線の断線:考えられる。
|
(3)軽め(-)モードのときに,V3とV4に5Vの電圧が発生する場合,EPS・ECU本体の異常が考えられる。 不適切 軽め(-)モード |
EPS・ECU本体の異常:考えられない
(4)重め(+)モードのときに,V3とV4の電圧値が異なる場合,軽め(-)側信号線及び信号アース線の断線が考えられる。
不適切
重め(+)モード

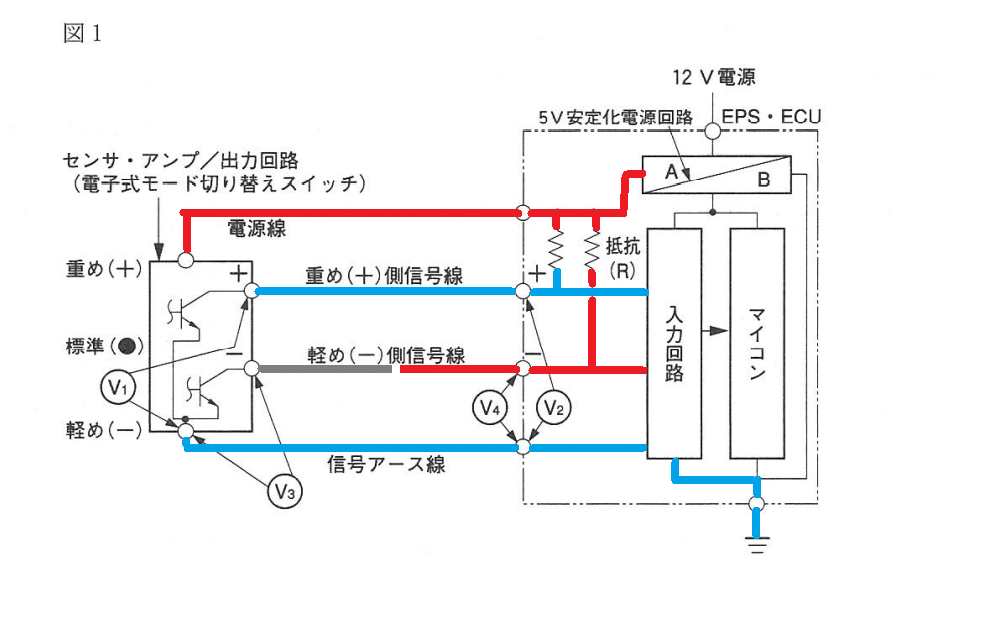

(-)側信号線の断線
V3≠V4
信号アース線の断線
V3≠V4
よって答えは 4
