令和2年10月実施2級ガソリン問題35：バルブ・スプリングのばね力(荷重)

35

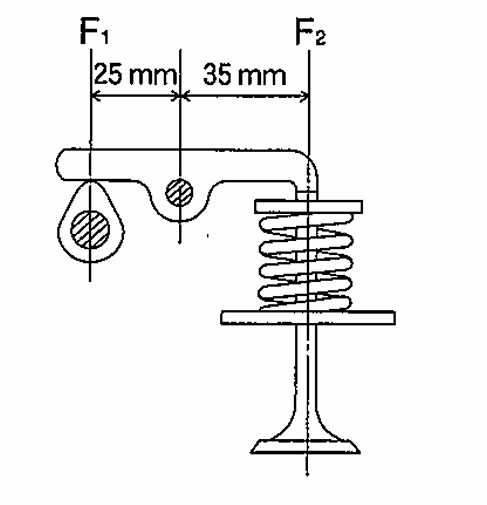

図に示すバルブ機構において,バルブを全開にしたときに,バルブ・スプリングのばね力(荷重)が300N(F2)とすると,そのときのカムの頂点に掛かる力(F1)として,適切なものは次のうちどれか。

(1)214N

(2)360N

(3)420N

(4)600N

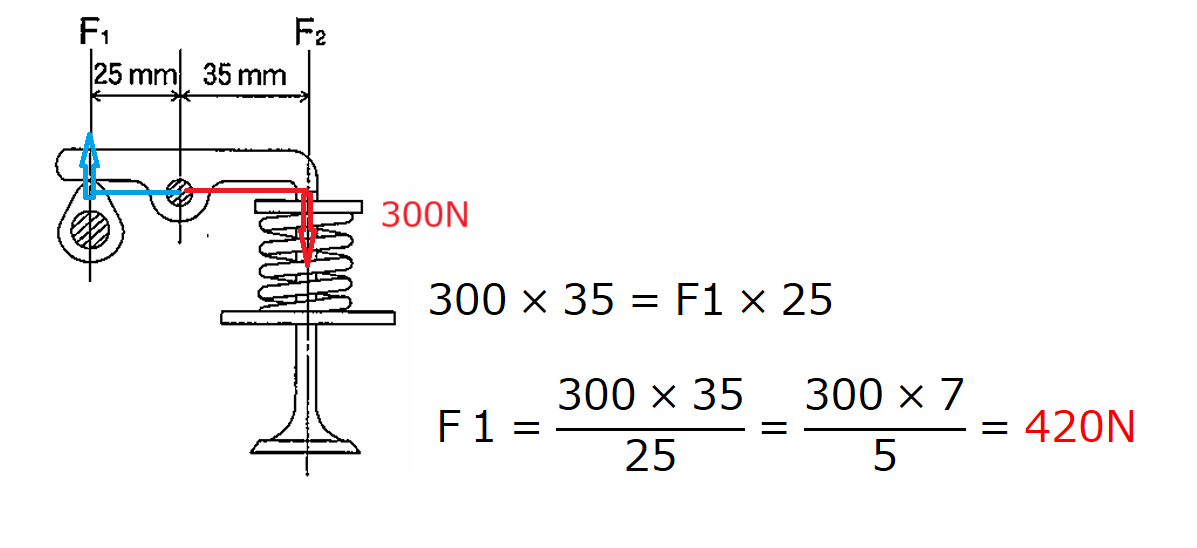

解く

よって答えは（3）
