令和4年3月実施2級ガソリン問題33：力

33

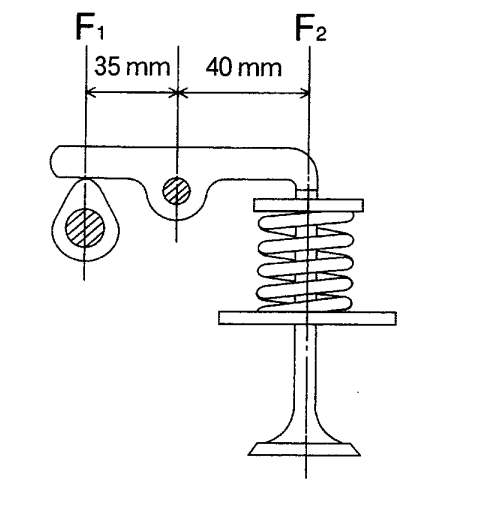

図に示すバルブ機構において,バルブを全開にしたときに,バルブ・スプリングのばね力(荷重)が350N(F2)とすると,そのときのカムの頂点に掛かる力(F1)として,適切なものは次のうちどれか。

(1)306N

(2)400N

(3)425N

(4)700N

解く

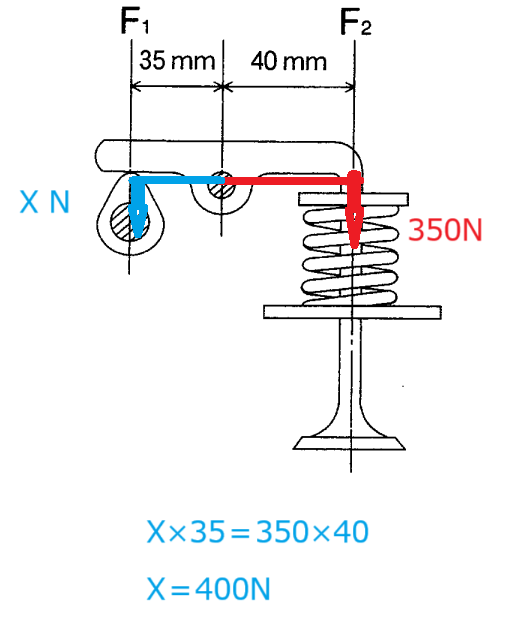

よって答えは（2）
