平成21年3月実施1級小型問題37：EPS回路の故障診断

37

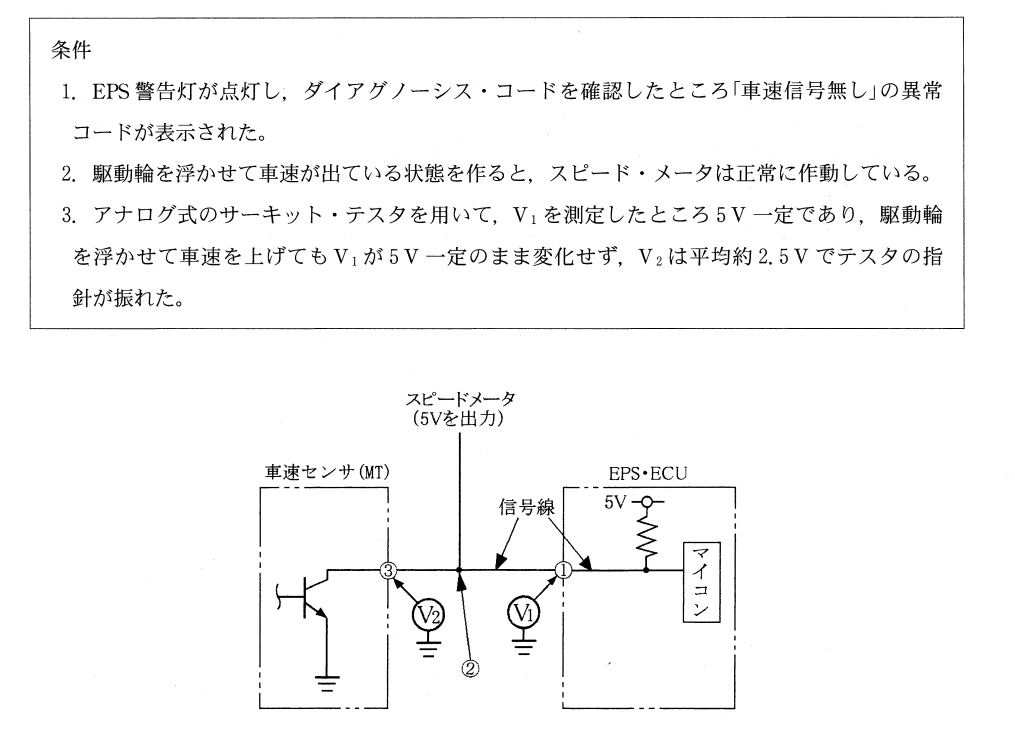

図に示すEPS回路の故障診断において,次の三つの条件に当てはまる故障原因として,適切なものは次のうちどれか。

（1）EPS・ECU内部の信号線の断線

（2）EPS・ECU内部での信号縁とアース系の短絡

（3）①から②間の信号線の断線

（4）②から③間の信号線の断線

解く

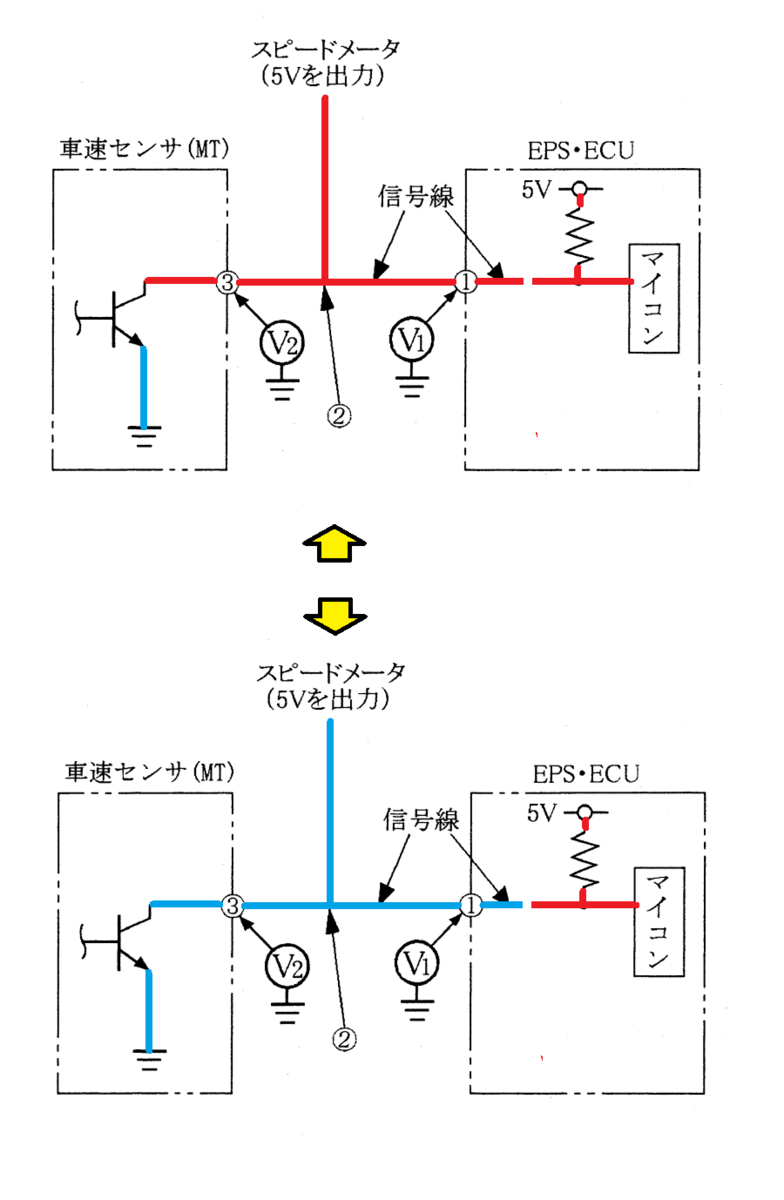

（1）EPS・ECU内部の信号線の断線

不適切

（2）EPS・ECU内部での信号縁とアース系の短絡

不適切

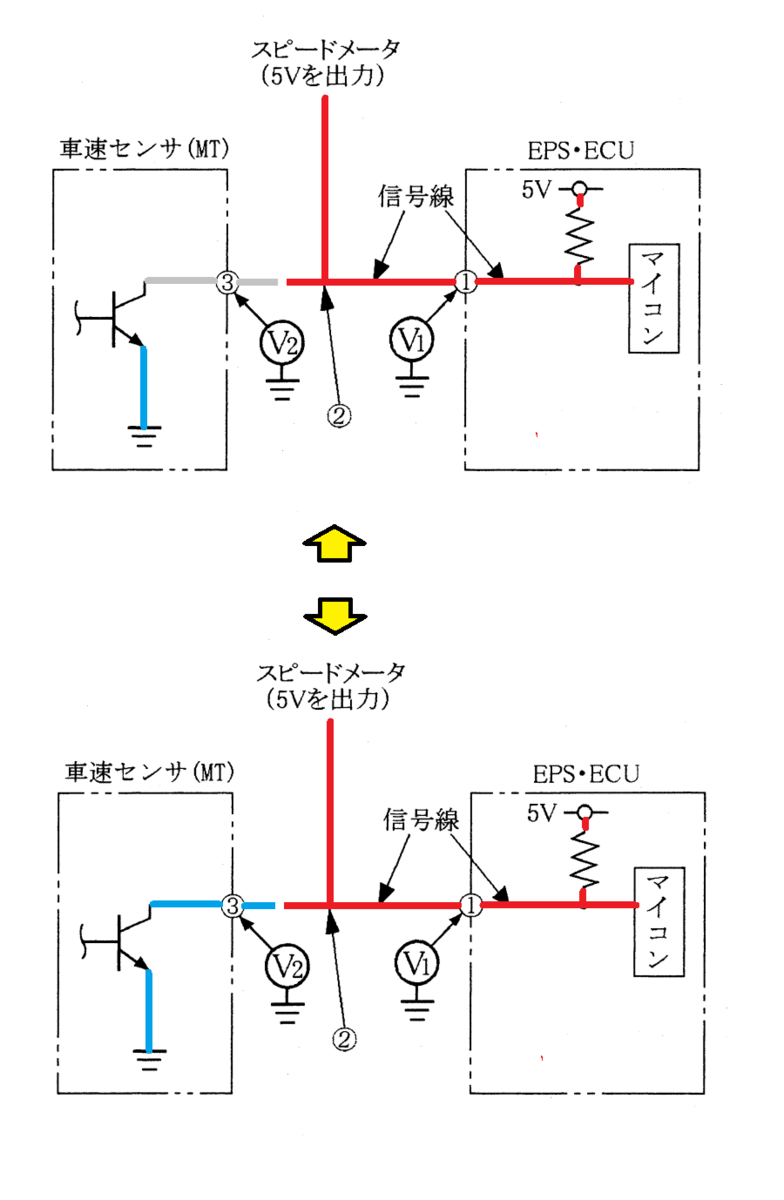

（3）①から②間の信号線の断線

適切

（4）②から③間の信号線の断線

不適切

よって答えは（3）
