EPSの故障診断において次の三つの条件に当てはまる故障原因として,適切なものは次のうちどれか。
『条件
1・EPS警告灯が点灯し,ダイアグノーシス・コードを確認したところ「車速信号無し」の異常コードが表示された。
2・駆動輪を浮かせて車速が出ている状態を作ると,スピードメータは正常に作動している。

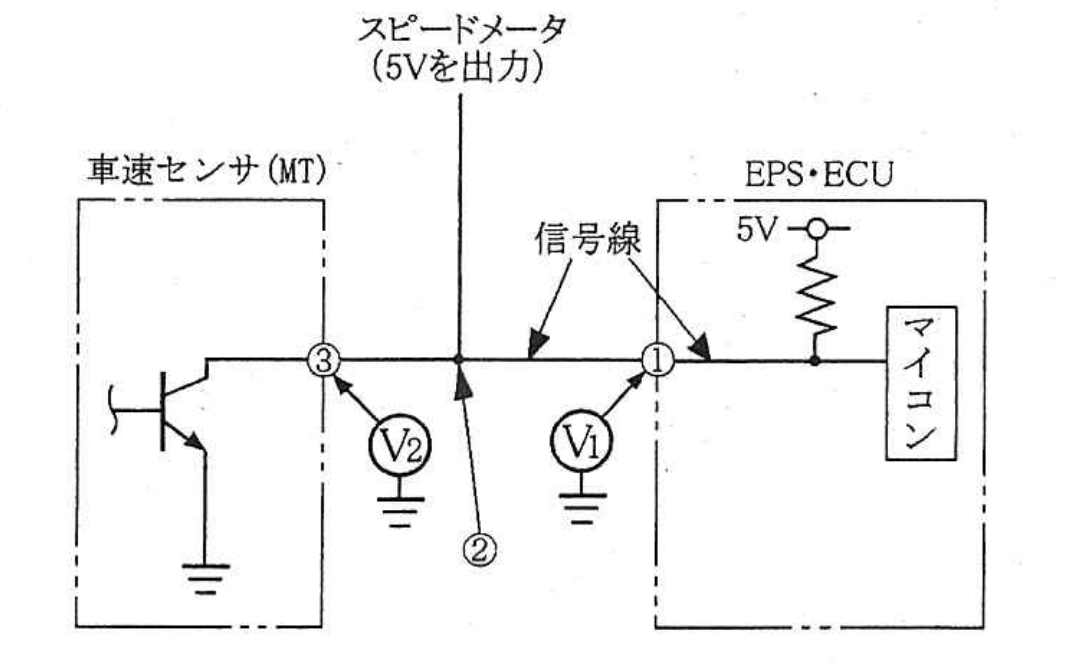

3・アナログ式のサーキット・テスタを用いて,V1を測定したところ5V一定であり,駆動輪を浮かせて車速を上げてもV1が5V一定のまま変化せず,V2は平均約25Vでテスタの指針が振れた。』
問題補足
(1)①~②間の信号線の断線
(2)②~③間の信号線の断線
(3)EPS・ECU内部の信号線の断線
(4)EPS・ECU内部での信号線とアース系の短絡
解く

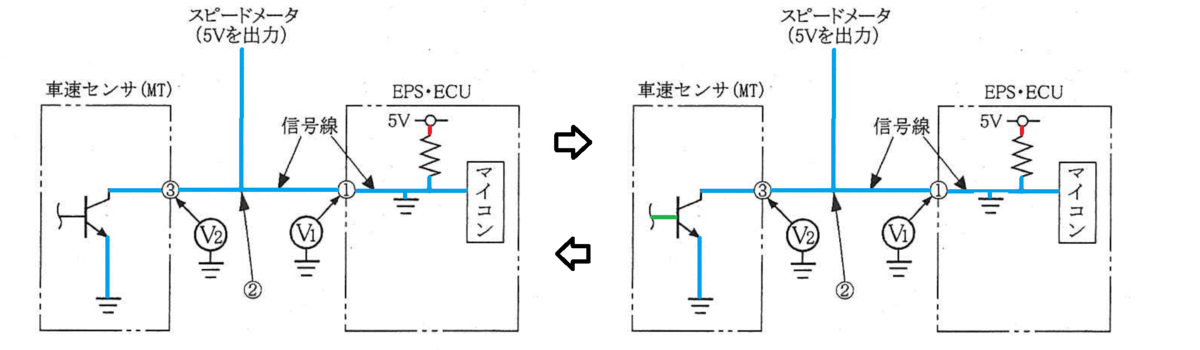

正常時

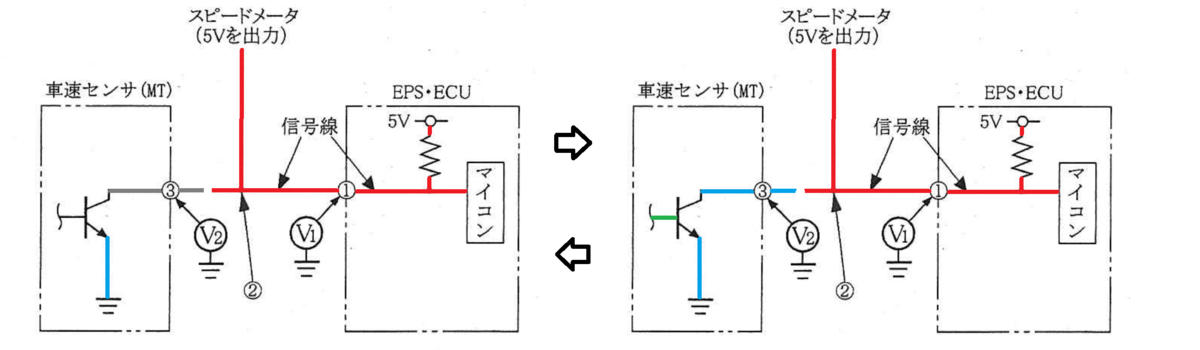

(1)①~②間の信号線の断線
適切
(2)②~③間の信号線の断線
不適切
条件2がNG
(3)EPS・ECU内部の信号線の断線
不適切
条件3がNG
(4)EPS・ECU内部での信号線とアース系の短絡
不適切
条件2,3がNG
よって答えは(1)
