回路の点検:平成30年3月実施1級小型問題15

pussycat-quiet-saiki-0874.ssl-lolipop.jp

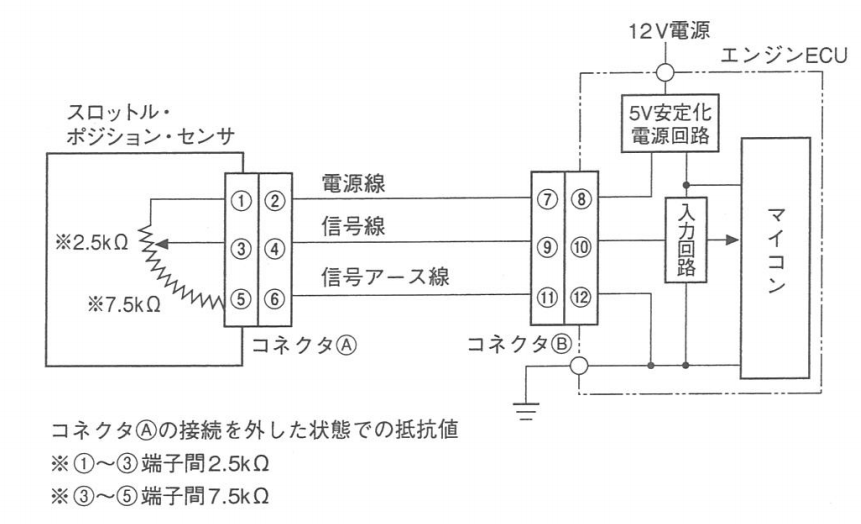

スロツトル・ポジション・センサが図に示す状態にある場合,この回路の点検に関して述べた(イ)~(ハ)の文章の正誤の組み合わせとして,適切なものは(1)~(4)のうちどれか。ただし,配線等の抵抗はないものとし,コネクタAとコネクタBはそれぞれ接続状態とする。


(イ)コネクタAの⑤~⑥端子間に0.5kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約3.80Vの信号電圧が入力される。


(ロ)コネクタAの①~②端子間に2.0kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約3.12Vの信号電圧が入力される。



(ハ)コネクタBの⑪~⑫端子間に5.0kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約4.32Vの信号電圧が入力される。

f:id:n9h28eg0:20201229044548p:plain

(1) (イ)正 (ロ)正 (ハ)正
(2) (イ)正 (ロ)正 (ハ)誤
(3) (イ)正 (ロ)誤 (ハ)正
(4) (イ)誤 (ロ)正 (ハ)正



解く

(イ)コネクタAの⑤~⑥端子間に0.5kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約3.80Vの信号電圧が入力される。
適切

f:id:n9h28eg0:20201229044812p:plain

(ロ)コネクタAの①~②端子間に2.0kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約3.12Vの信号電圧が入力される。
適切

f:id:n9h28eg0:20201229044924p:plain



(ハ)コネクタBの⑪~⑫端子間に5.0kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約4.32Vの信号電圧が入力される。
不適切

f:id:n9h28eg0:20201229045056p:plain

よって答えは(2)
