15

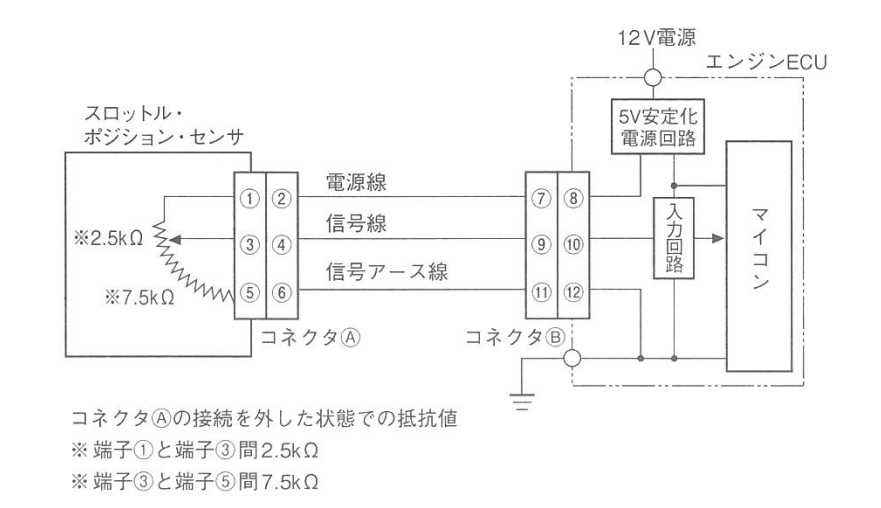

スロットル・ポジション・センサが図に示す状態にある場合この回路の点検に関して述べた(イ)から(ハ)の文章の正誤の組み合わせとして,適切なものは（1）から(4)のうちどれか。ただし配線等の抵抗はないものとし,コネクタAとコネクタBはそれぞれ接続状態とする。
(イ)コネクタAの端子⑤と端子⑥間に0.2kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約3.52Vの信号電圧が入力される。
(ロ)コネクタAの端子①と端子②間に3.5kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約2.77Vの信号電圧が入力される。
(ハ)コネクタBの端子⑪と端子⑫間に7.5kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約4.07Vの信号電圧が入力される。
（イ）(ロ)（ハ）
(1) 正 誤 誤
(2) 誤 正 誤
(3) 正 誤 正
(4) 誤 正 正
（解く）

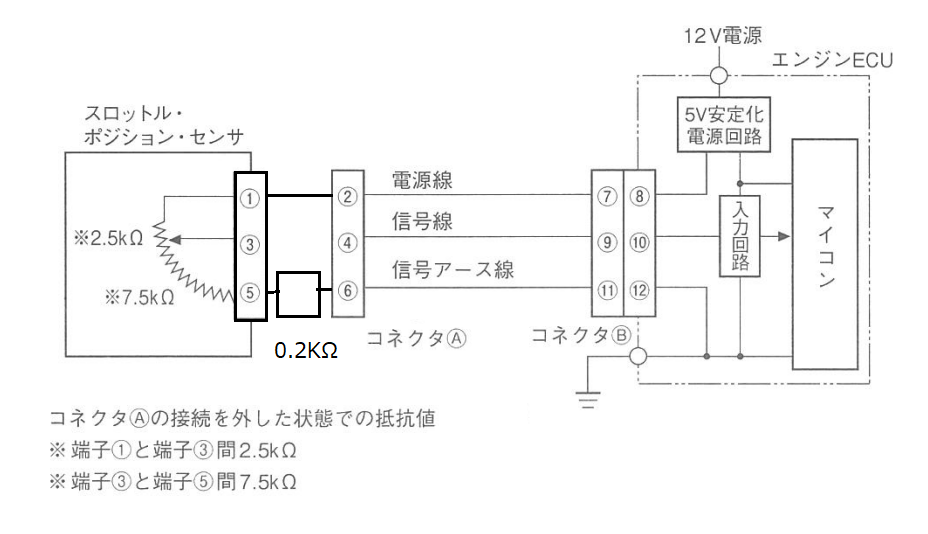

(イ)コネクタAの端子⑤と端子⑥間に0.2kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約3.52Vの信号電圧が入力される。
誤：3.77V

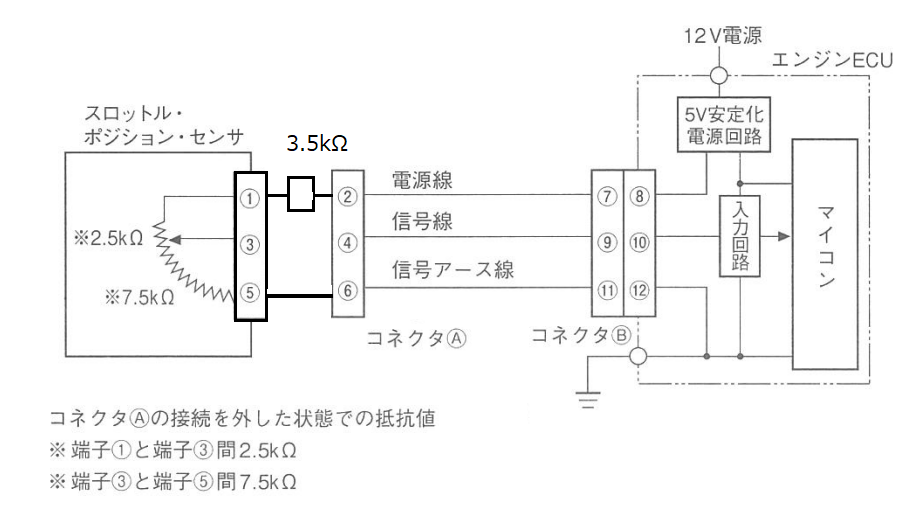

(ロ)コネクタAの端子①と端子②間に3.5kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約2.77Vの信号電圧が入力される。
正：

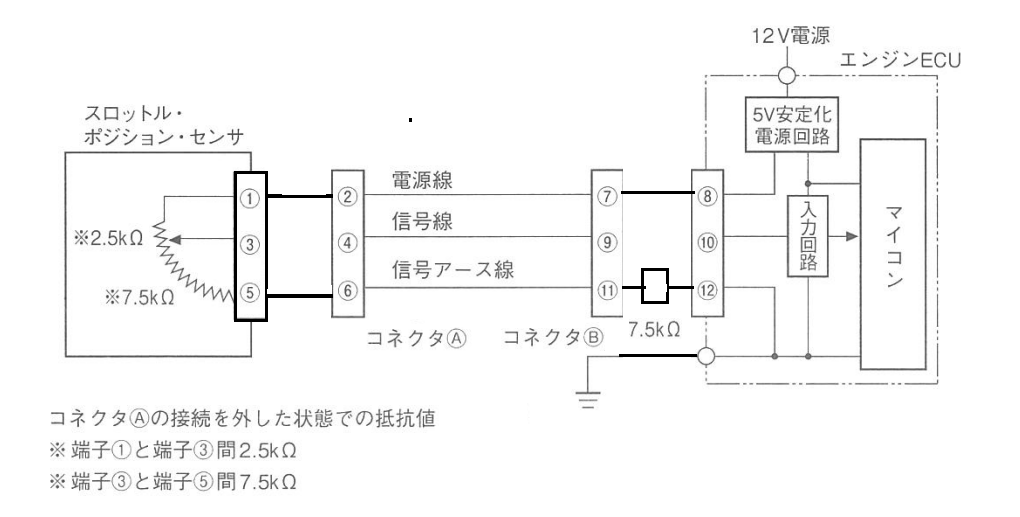

(ハ)コネクタBの端子⑪と端子⑫間に7.5kΩの接触抵抗が発生している場合,エンジンECUの入力回路には,約4.07Vの信号電圧が入力される。
誤：4.28
よって答えは（2）
