↑リンク腕試し過去問で

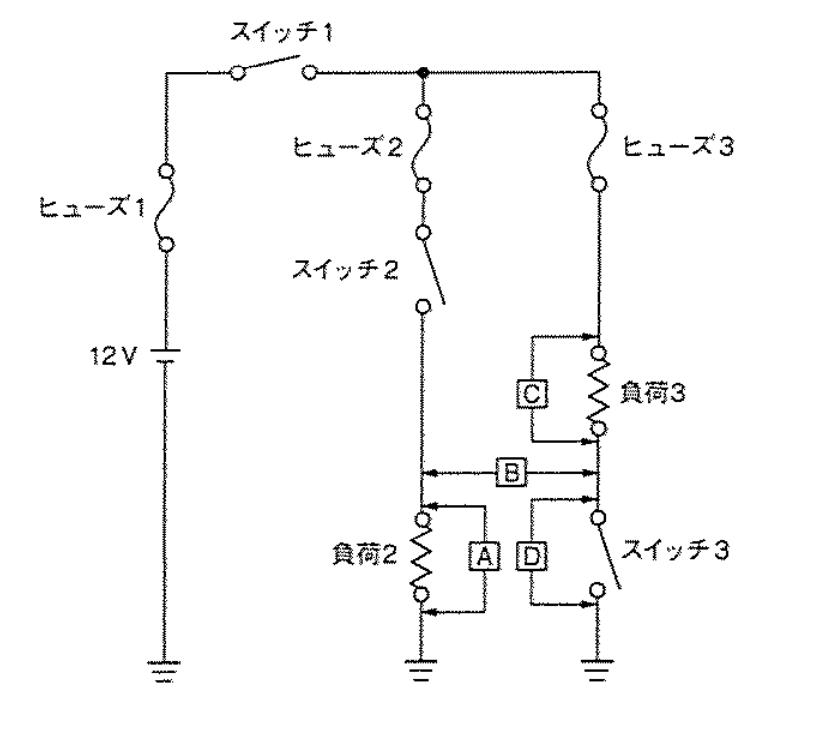

図に示す回路において,スイッチ1とスイッチ2を同時にONしたとき負荷2が作動を始め,その状態でスイッチ3をONしたときにヒューズ2が溶断した。この回路の不具合箇所として,適切なものは次のうちどれか。ただし,それぞれのヒューズの容量は,その回路の負荷の電流を満たすだけで余裕はないものとする。
問題補足
(1)Aの短絡
(2)Bの短絡
(3)Cの短絡
(4)Dの短絡
解く
AとDはない。
Cはスイッチ3がONするとヒューズ3が溶断する。
よってB
よって答えは(3)
