35

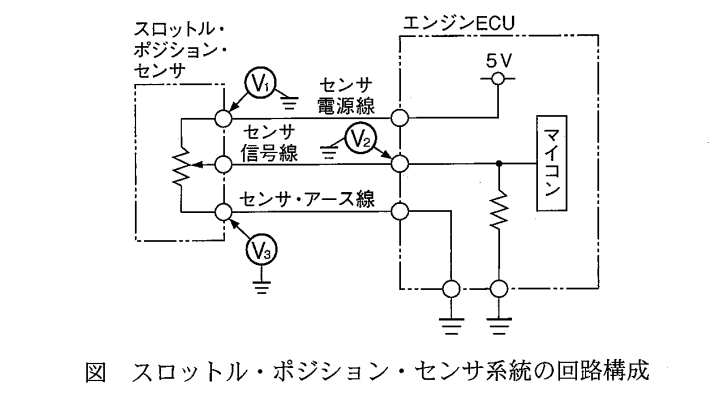

ダイアグノーシス・コードを点検したところ,スロットル・ポジション・センサ系統の異常を示すコードを表示した。図に示す回路において,点検結果から考えられる不具合原因として,適切なものは次のうちどれか。ただし,正常時のスロットル・ポジション・センサの信号電圧は,スロットル・バルブ全閉時が0.5v,全開時が4.5Vとする。
(1)エンジンECU内のセンサ信号線系統の短絡(地絡)
(2)センサ電源線とセンサ信号線の短絡
(3)センサ信号線の断線
(4)センサ・アース線の断線
解く

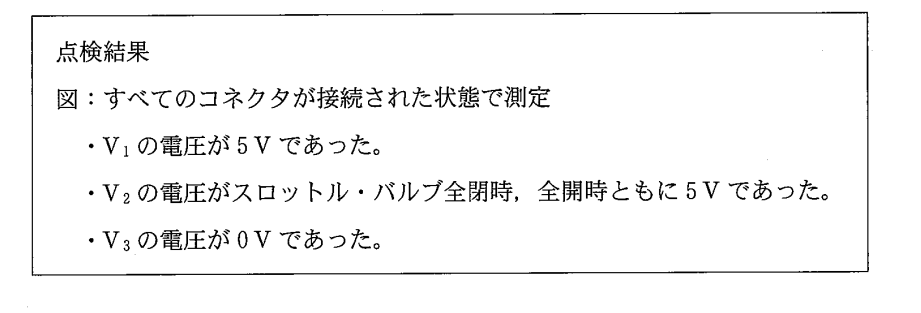

点検結果より

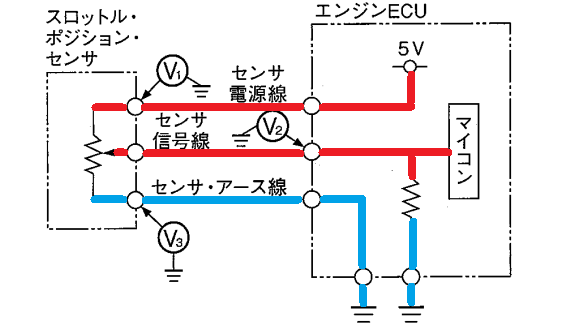

(1)エンジンECU内のセンサ信号線系統の短絡(地絡)
不適切

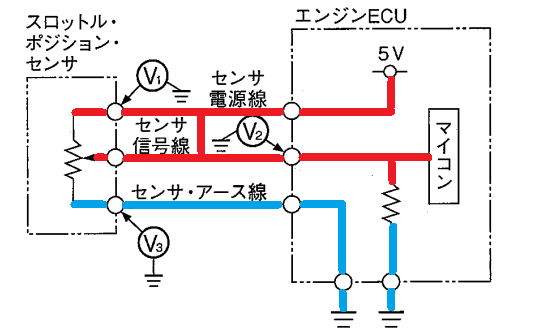

(2)センサ電源線とセンサ信号線の短絡
適切
(3)センサ信号線の断線
不適切

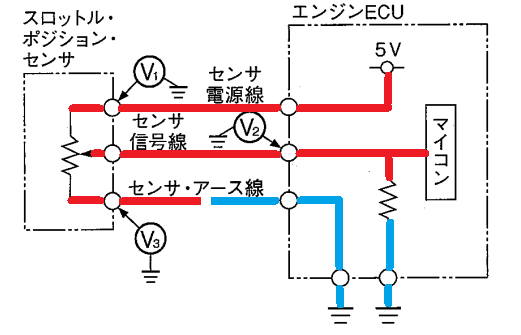

(4)センサ・アース線の断線
不適切
よって答えは（2）
