32

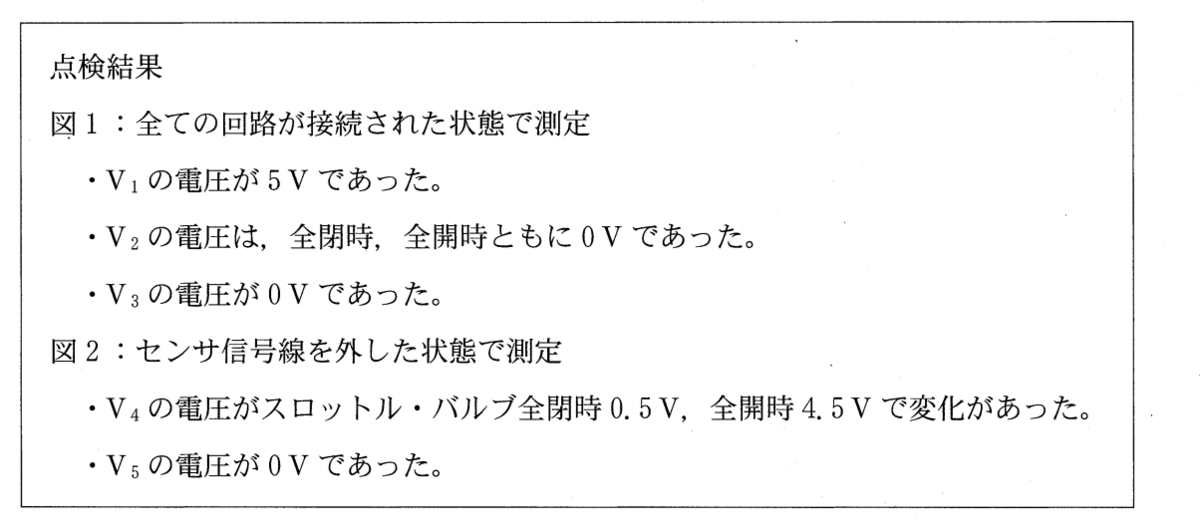

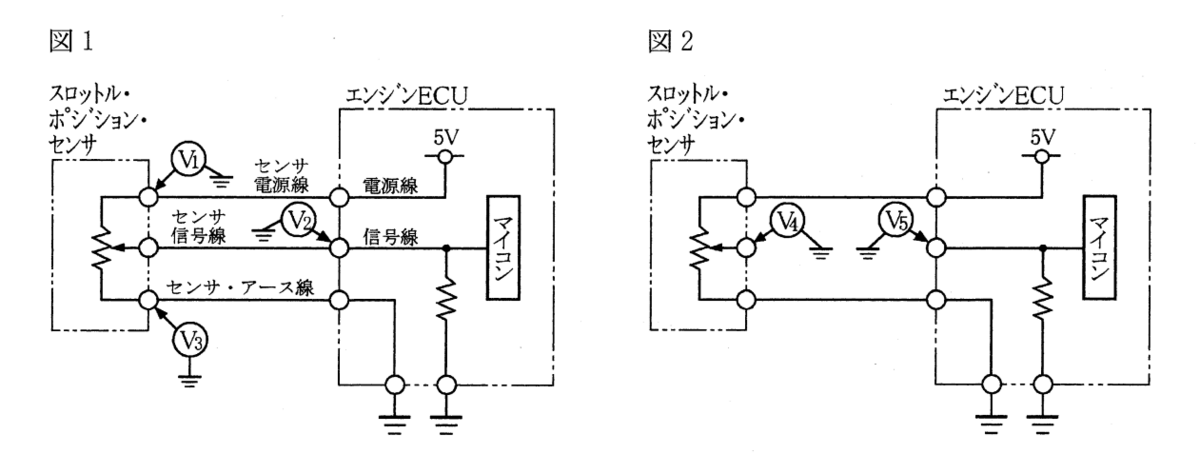

ダイアグノーシス・コードを点検したところ,スロットル・ポジション・センサの異常を示すコードを表示した。図に示す回路において,点検結果から考えられる不具合原因として,適切なものは次のうちどれか。ただし,正常時のスロットル・バルブの信号電圧は,スロットル・バルブ全閉時0.5V,全開時4.5Vとする。
（1）センサ電源線からセンサ信号線への短絡
（2）スロットル・ポジション・センサ内の信号線の断線
（3）センサ信号線からセンサ・アース線への短絡
（4）エンジンECU内の電源線から信号線への短絡
解く

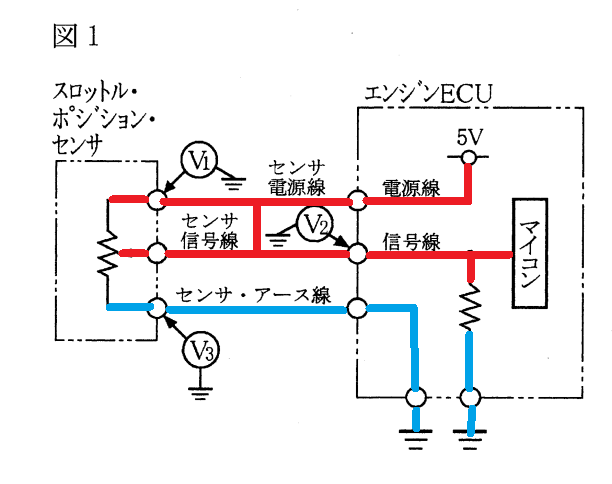

（1）センサ電源線からセンサ信号線への短絡
不適切

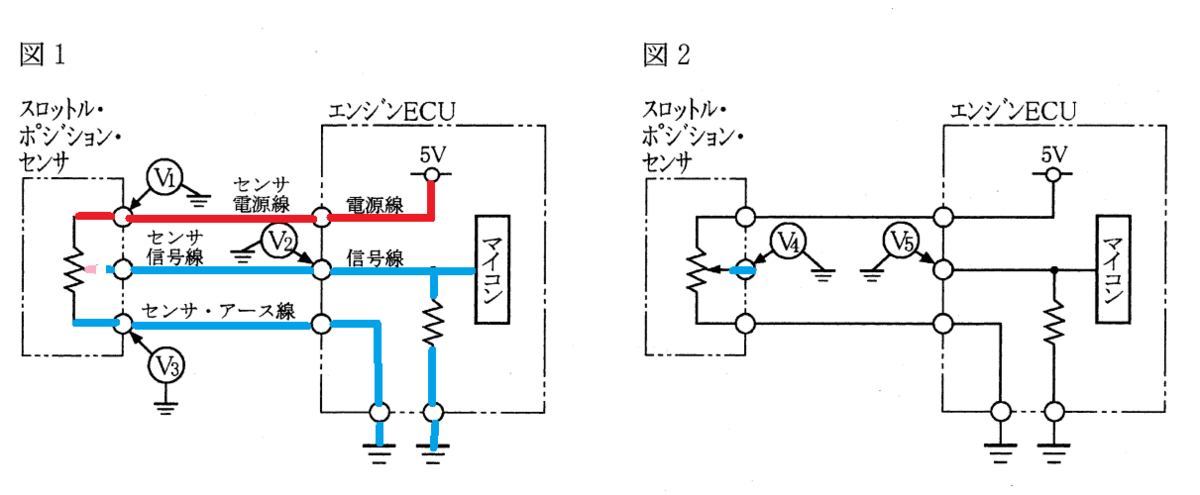

（2）スロットル・ポジション・センサ内の信号線の断線
不適切

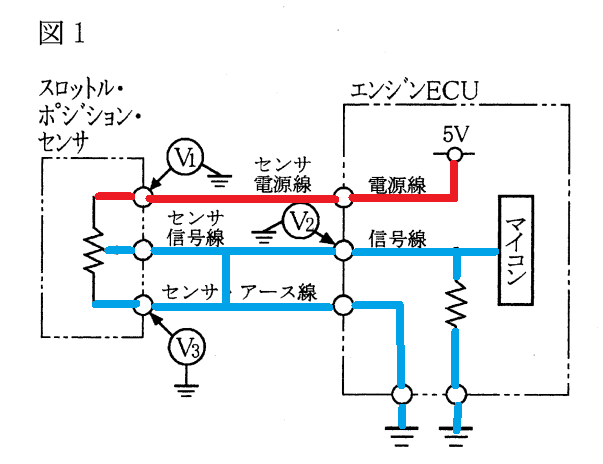

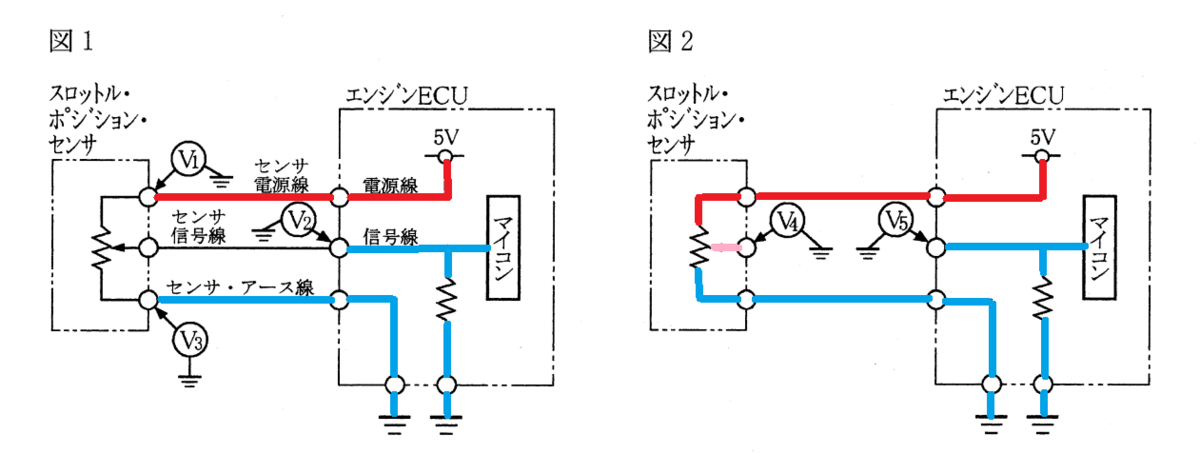

（3）センサ信号線からセンサ・アース線への短絡
適切

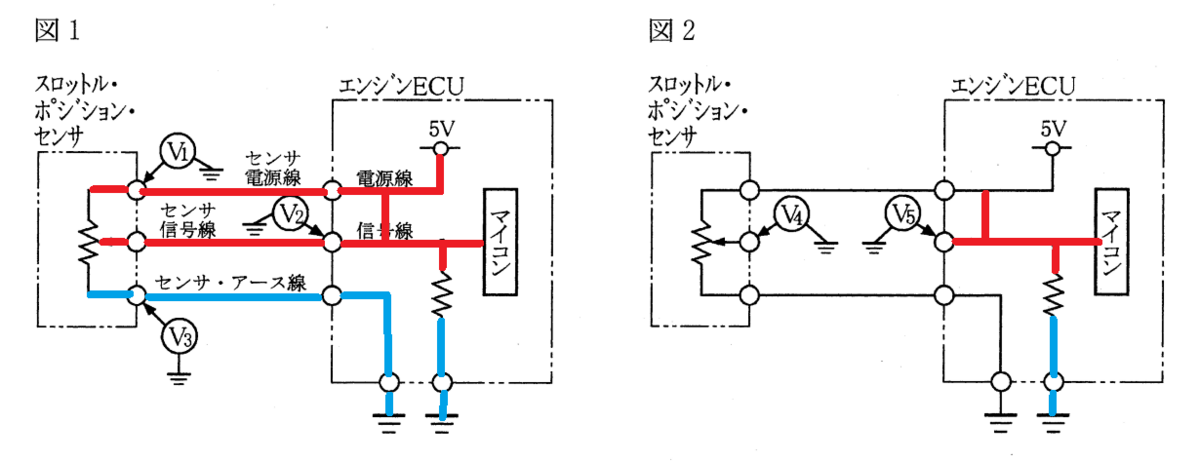

（4）エンジンECU内の電源線から信号線への短絡
不適切
よって答えは（3）
