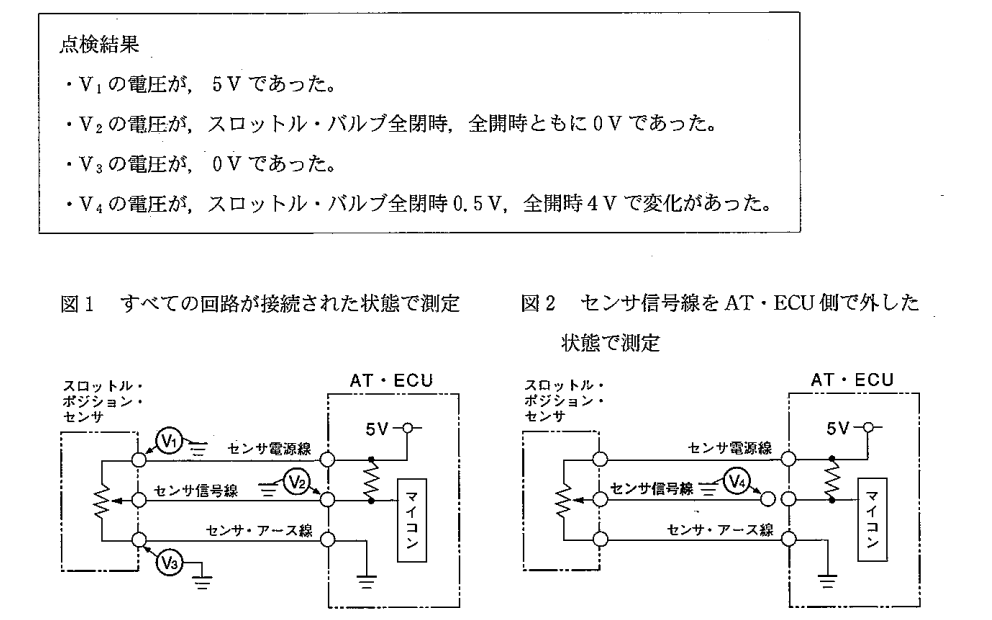

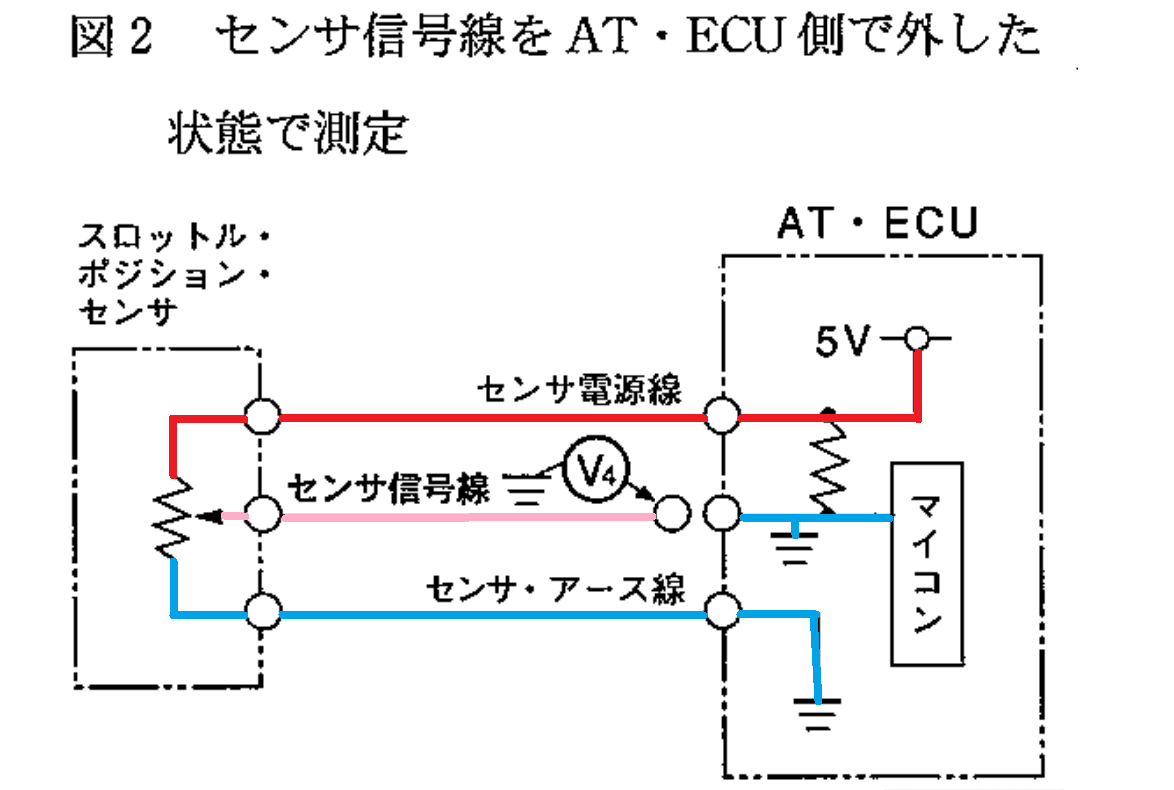

2024-03-04 平成22年3月実施1級小型問題36：スロットル・ポジション・センサ回路 不具合原因 1級小型：平成22年３月実施 エンジン電子制御センサ 故障診断 図1と図2に示すスロットル・ポジション・センサ回路において,次の点検結果から考えられる不具合原因として,適切なものは次のうちどれか。ただし,正常時のスロットル・バルブの信号電圧は,スロットル・バルブ全閉時0.5V,全開時4Vとする。 （1）AT・ECUの内部短絡 （2）センサ信号線とセンサ・アース線との短絡 （3）スロットル・ポジション・センサ内のしゅう動接点の接触不良 （4）AT・ECU内のセンサ信号線系統の断線 解く よって答えは（1）
