スロットル・ポジション・センサ回路の外部診断器を用いた故障診断:平成26年3月実施1級小型問題32

自動車整備士資格の勉強始めました

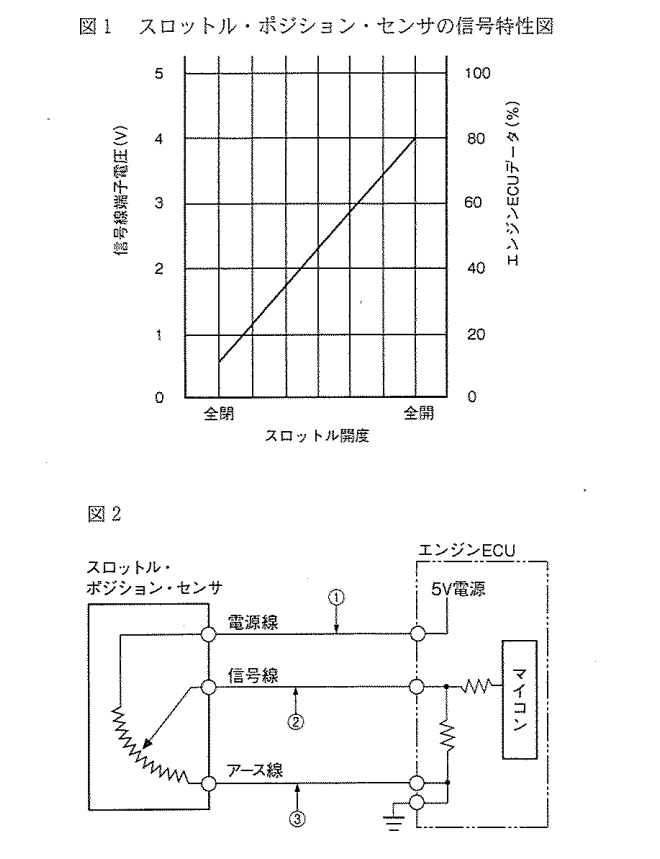

図1に示す信号特性をもつ図2のスロットル・ポジション・センサ回路の外部診断器を用いた故障診断に関する記述として,不適切なものは次のうちどれか。
問題補足



f:id:n9h28eg0:20210220102129p:plain


(1)エンジンECUデータが100%の場合,③の箇所での断線またはスロットル・ポジション・センサ本体の不良が考えられる。


(2)エンジンECUデータが0%の場合,②の箇所での短絡(地絡)またはエンジンECU本体の不良が考えられる。


(3)エンジンECUデータが100%の場合,①と③の箇所での線間短絡は考えられるが,①と②の箇所での線間短絡は考えられない。


(4)エンジンECUデータが0%の場合,①の箇所での断線は考えられるが,③の箇所での短絡(地絡)は考えられない。















解く

f:id:n9h28eg0:20210220102421p:plain


(1)エンジンECUデータが100%の場合,③の箇所での断線またはスロットル・ポジション・センサ本体の不良が考えられる。
適切

f:id:n9h28eg0:20210220102444p:plain
(2)エンジンECUデータが0%の場合,②の箇所での短絡(地絡)またはエンジンECU本体の不良が考えられる。
適切

f:id:n9h28eg0:20210220102513p:plain
(3)エンジンECUデータが100%の場合,①と③の箇所での線間短絡は考えられるが,①と②の箇所での線間短絡は考えられない
不適切
(3)エンジンECUデータが100%の場合,①と②の箇所での線間短絡は考えられるが,①と③の箇所での線間短絡は考えられない



f:id:n9h28eg0:20210220102631p:plain

(4)エンジンECUデータが0%の場合,①の箇所での断線は考えられるが,③の箇所での短絡(地絡)は考えられない。
適切



f:id:n9h28eg0:20210220102658p:plain

よって答えは 3
