12
スタータに関する記述として,適切なものは次のうちどれか。
(1) オーバランニング・クラッチは,アーマチュアの回転を増速させる働きをしている。
(2) リダクション式は,アーマチュアの回転をそのままピニオンに伝えている。
(3) リダクション式は,直結式スタータと比べて小型軽量化ができる利点がある。
(4) モータのフィールドは,ヨーク,ポール・コア(鉄心),アーマチュア・コイルなどで構成されている。
解く
(1) オーバランニング・クラッチは,アーマチュアの回転を増速させる働きをしている。
不適切
プラネタリ・ギヤ(遊星歯車)は,アーマチュアの回転を減速させる働きをしている。

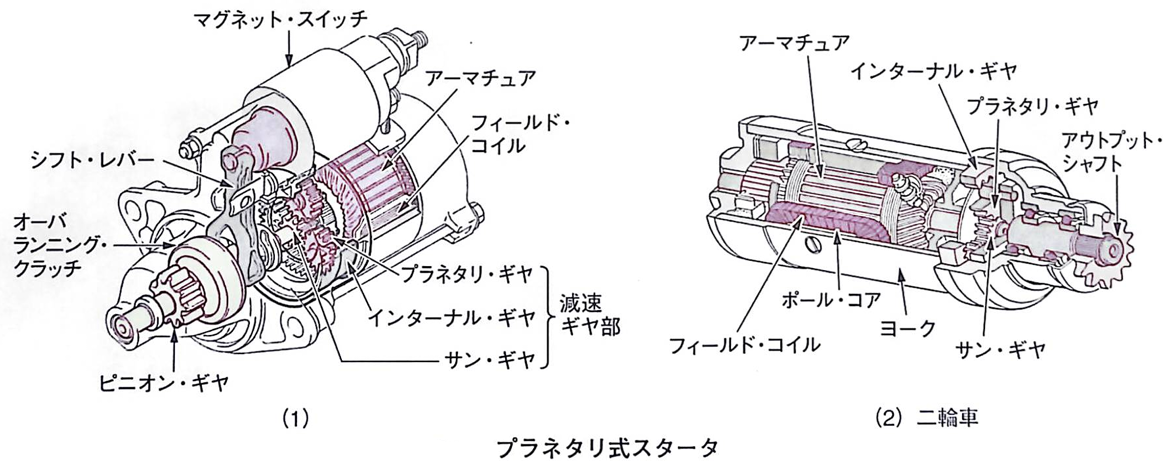

プラネタリ式スタータは、減速ギヤ部にプラネタリ・ギヤ(遊星歯車)を用いており、サン・ギヤの回転をプラネタリ・ギヤとインターナル・ギヤによって減速する構造になっている。

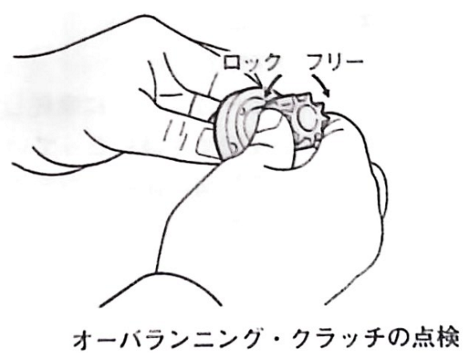

◎オーバランニング・クラッチ及びピニオン・ギヤの点検
図のように、ピニオン・ギヤを駆動方向に回転させたときにスムーズに回転し、逆方向に回転させたときにはロックすることを確認する。
また、ピニオン・ギヤの歯先の摩粍について点検し、不具合かある場合には、ピニオン・ギヤを交換する。
オーバランニング・クラッチは始動直後のエンジンからの回転力が、アーマチュアに伝わらないようにするものである。
(2) リダクション式は,アーマチュアの回転をそのままピニオンに伝えている。
不適切

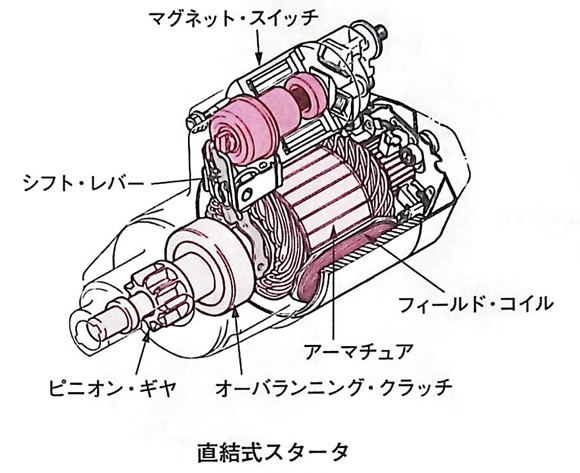

アーマチュアの回転をそのままピニオン・ギヤに伝える直結式がある。
(3) リダクション式は,直結式スタータと比べて小型軽量化ができる利点がある。
適切
プラネタリ式スタータは、減速ギヤ部によってアーマチュアの回転を1/5程度に減速し、駆動トルクを増大させてピニオン・ギヤに伝えているため、小型のアーマチュアを用いることができる。したがって、直結式に比べスタータの小型軽量化が行える。
(4) モータのフィールドは,ヨーク,ポール・コア(鉄心),アーマチュア・コイルなどで構成されている。
不適切
モータのフィールドは,ヨーク,ポール・コア(鉄心),ブラシ、フィールドコイルなどで構成されている。
よって答えは（3）
