平成16年3月実施1級小型問題22:ABSのモジュレータ・ユニットについて

22

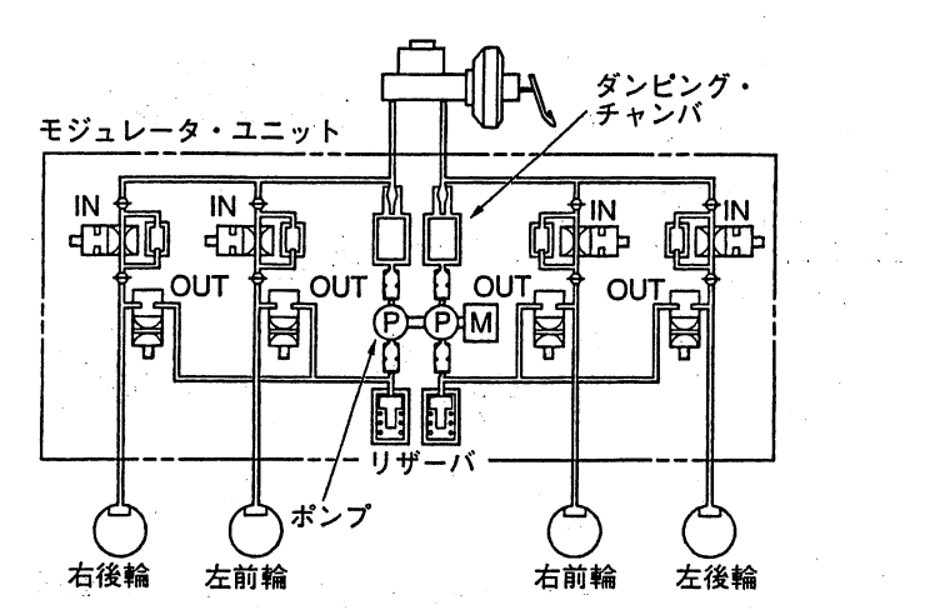

図に示すABSのモジュレータ・ユニットについて,(イ)~(ハ)の作動に該当する制御として,適切なものは次のうちどれか。

:(イ)インレット・バルブ閉(通電ON),アウトレット・バルブ閉(通電OFF)

:(ロ)インレット・バルブ閉(通電ON),アウトレット・バルブ開(通電ON)

:(ハ)インレット・バルブ開(通電OFF),アウトレット・バルブ閉(通電OFF)



(1)イ:保持作動、ロ:減圧作動、ハ:モータ作動

(2)イ:減圧作動、ロ:モータ作動、ハ:増圧作動

(3)イ:保持作動、ロ:減圧作動、ハ:増圧作動

(4)イ:モータ作動、ロ:増圧作動、ハ:保持作動



解く

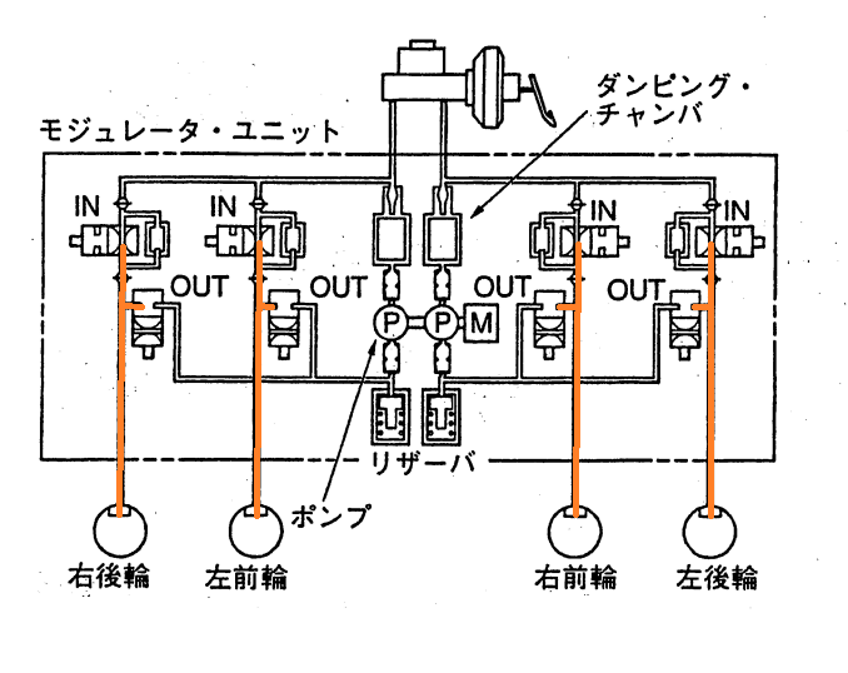

(イ)インレット・バルブ閉(通電ON),アウトレット・バルブ閉(通電OFF)

保持

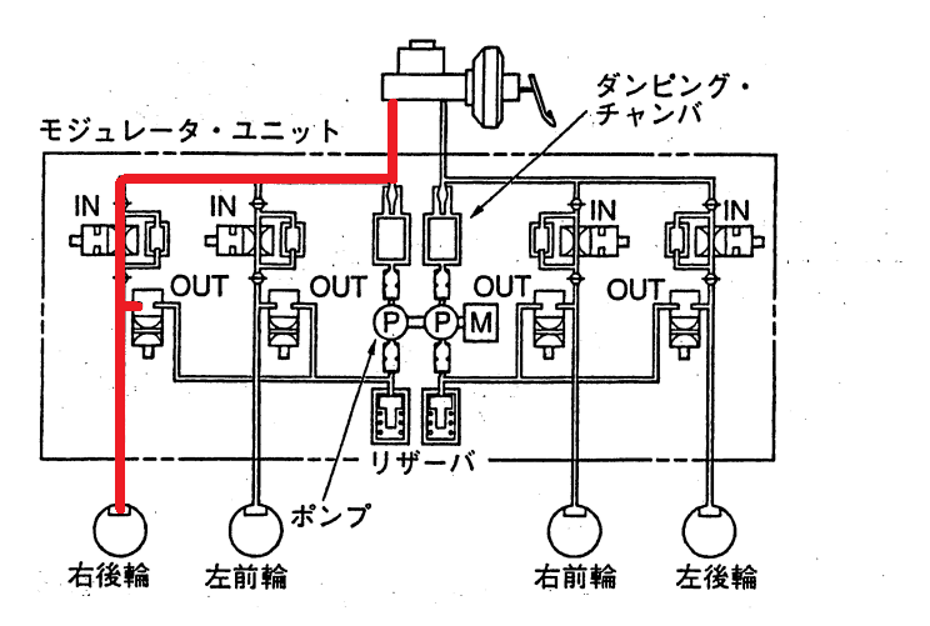

(ロ)インレット・バルブ閉(通電ON),アウトレット・バルブ開(通電ON)

減圧

(ハ)インレット・バルブ開(通電OFF),アウトレット・バルブ閉(通電OFF)

増圧

よって答えは3
