21

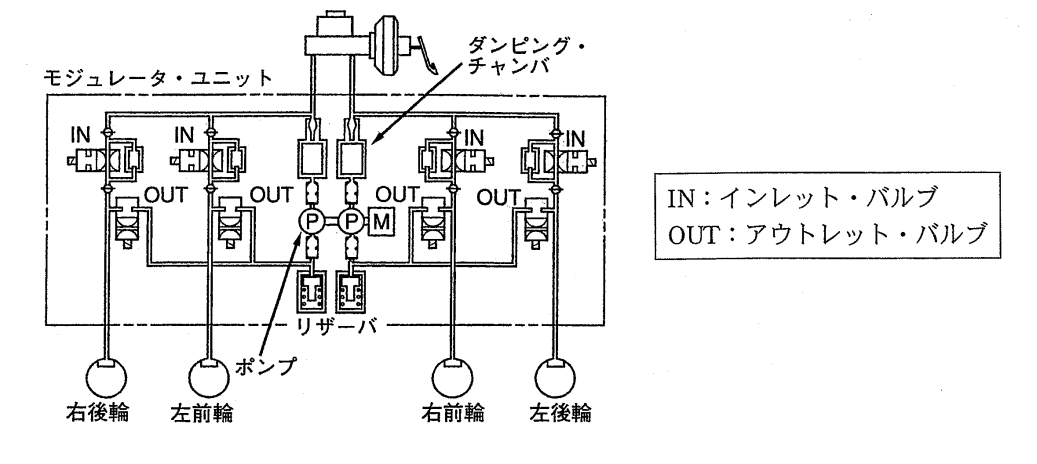

図に示すABSのモジュレータ・ユニットについて，（イ）～（ハ）の作動に該当する制御として，適切なものは次のうちどれか。
(イ)インレット・バルブ閉(通電(ON),アウトレット・バルブ閉(通電OFF)
(ロ)インレット・バルブ閉(通電(ON),アウトレット・バルブ開(通電ON)
(ハ)インレット・バルブ開(通電OFF),アウトレット・バルブ閉(通電OFF)
|
（1）イ：保持作動、ロ：増圧作動、ハ：減圧作動 |
|
（2）イ：減圧作動、ロ：保持作動、ハ：増圧作動 |
|
（3）イ：保持作動、ロ：減圧作動、ハ：増圧作動 |
|
（4）イ：減圧作動、ロ：増圧作動、ハ：保持作動 |
解く
(イ)インレット・バルブ閉(通電(ON),アウトレット・バルブ閉(通電OFF)
入り口と出口が閉じる→保持
(ロ)インレット・バルブ閉(通電(ON),アウトレット・バルブ開(通電ON)
入り口が閉じて出口が開く→減圧
(ハ)インレット・バルブ開(通電OFF),アウトレット・バルブ閉(通電OFF)
入り口が開いて出口が閉じる→増圧
|
（1）イ：保持作動、ロ：増圧作動、ハ：減圧作動 |
|
（2）イ：減圧作動、ロ：保持作動、ハ：増圧作動 |
|
（3）イ：保持作動、ロ：減圧作動、ハ：増圧作動 |
|
（4）イ：減圧作動、ロ：増圧作動、ハ：保持作動 |
よって答えは（3）
