22

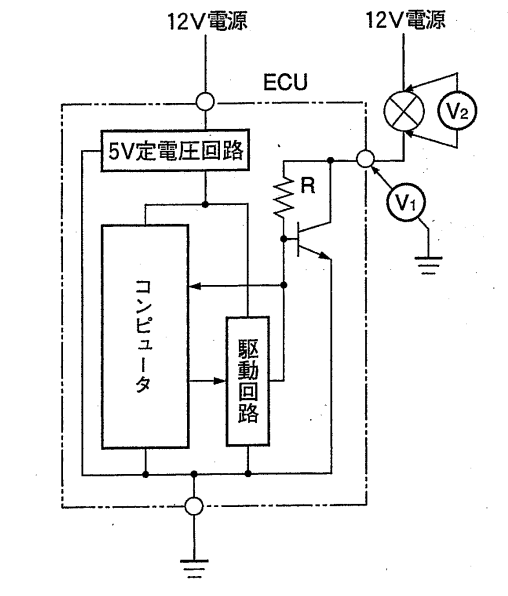

図に示すABSの警告灯等に用いられるスイッチ駆動アクチュエータ及びその点検方法に関する記述として，不適切なものは次のうちどれか。
|
（1）駆動回路が電圧の引き込みを止めると，抵抗（R）と駆動回路間に発生する電圧が立ち上がり，トランジスタのベース電流が流れてトランジスタがONし，警告灯が点灯する。 |
|
（2）駆動回時の電源供給が断たれた場合，駆動回路への電圧の引き込みがなくなるため，ベース電流が流れてトランジスタがONし，警告灯が点灯する。 |
|
（3）アクチュエータが停止（警告灯消灯）しているとき，ECUの駆動端子とボデー間の電圧（V1）は，約1V以下になっている。 |
|
（4）アクチュエータが作動（警告灯点灯）しているとき，アクチュエータの両端の電圧（V2）は，約10V以上発生している。 |
解く
|

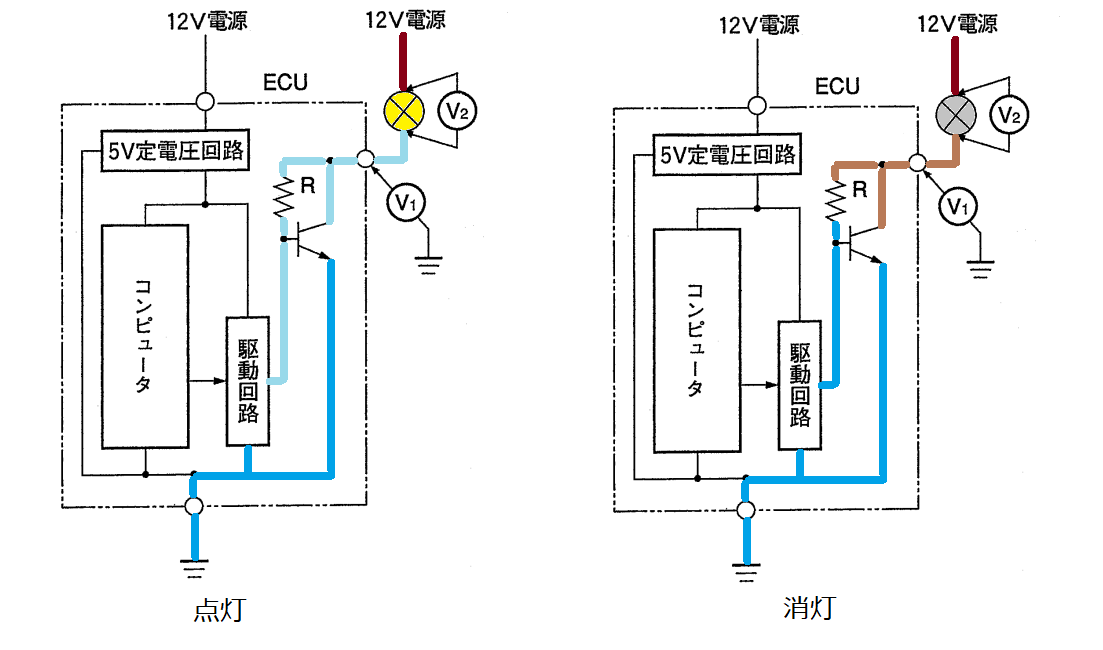

（1）駆動回路が電圧の引き込みを止めると，抵抗（R）と駆動回路間に発生する電圧が立ち上がり，トランジスタのベース電流が流れてトランジスタがONし，警告灯が点灯する。 適切 |
|
（2）駆動回路の電源供給が断たれた場合，駆動回路への電圧の引き込みがなくなるため，ベース電流が流れてトランジスタがONし，警告灯が点灯する。 適切 |
|
（3）アクチュエータが停止（警告灯消灯）しているとき，ECUの駆動端子とボデー間の電圧（V1）は，約1V以下になっている。 不適切
|
|
（4）アクチュエータが作動（警告灯点灯）しているとき，アクチュエータの両端の電圧（V2）は，約10V以上発生している。 |
適切
よって答えは（3）
注意：教科書は、微電圧を考慮していない。
