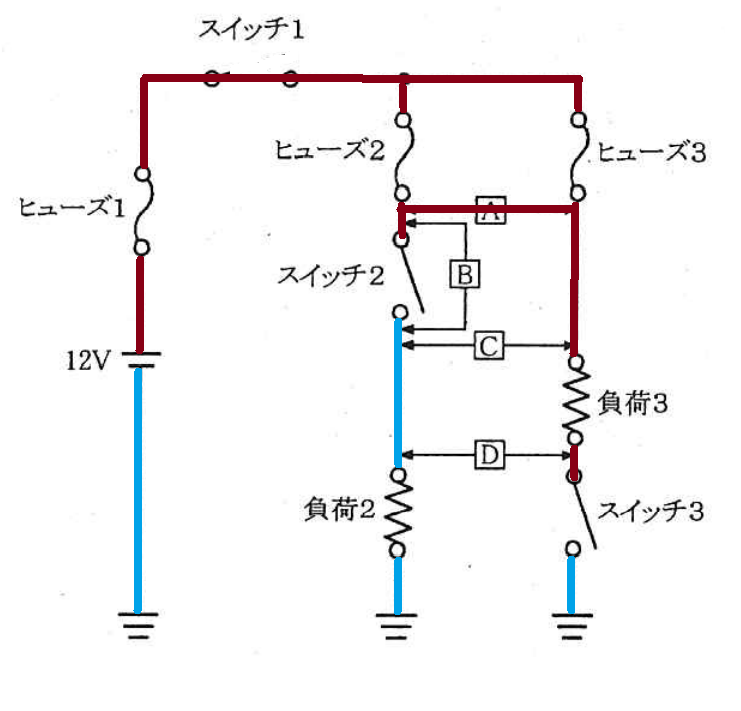

図に示す回路において,スイッチ1をONしたとき負荷2が作動を始め,その状態でスイッチ3をONしたときにヒューズ3が溶断した。この回路の不具合原因に関する記述として,適切なものは次のうちどれか。ただし,それぞれのヒューズの容量は,その回路の負荷の電流を満たすだけで余裕はないものとする。
（1）Aの短絡
（2）Bの短絡
（3）Cの短絡
（4）Dの短絡
解く
よって答えは（3）Cの短絡

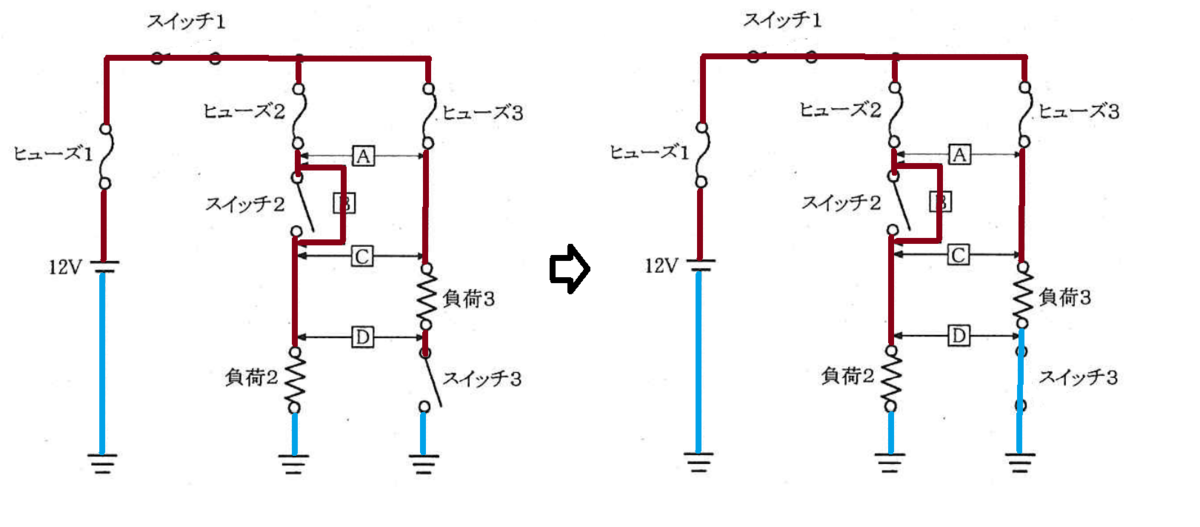

スイッチ1をONしたとき負荷2が作動を始め,その状態でスイッチ3をONしたときにヒューズ3が溶断した。
（1）Aの短絡：スイッチ1をONしたとき負荷2は作動しない
（2）Bの短絡：
スイッチ1をONしたとき負荷2が作動を始めるが,その状態でスイッチ3をONしたときにヒューズ3は溶断しない。
（4）Dの短絡：
スイッチ1をONしたとき、負荷3と負荷2が直列に接続され、作動電圧に達しないので負荷2は作動しない。
