37改

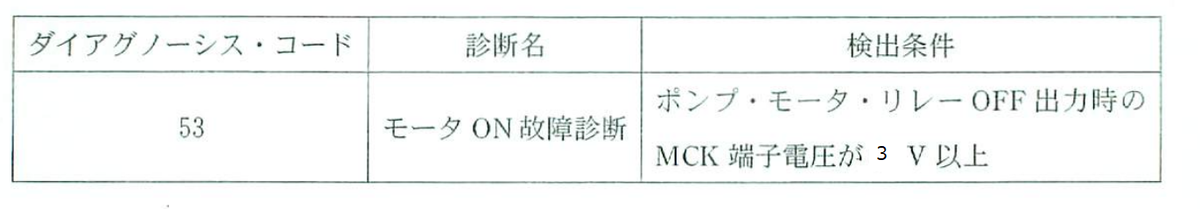

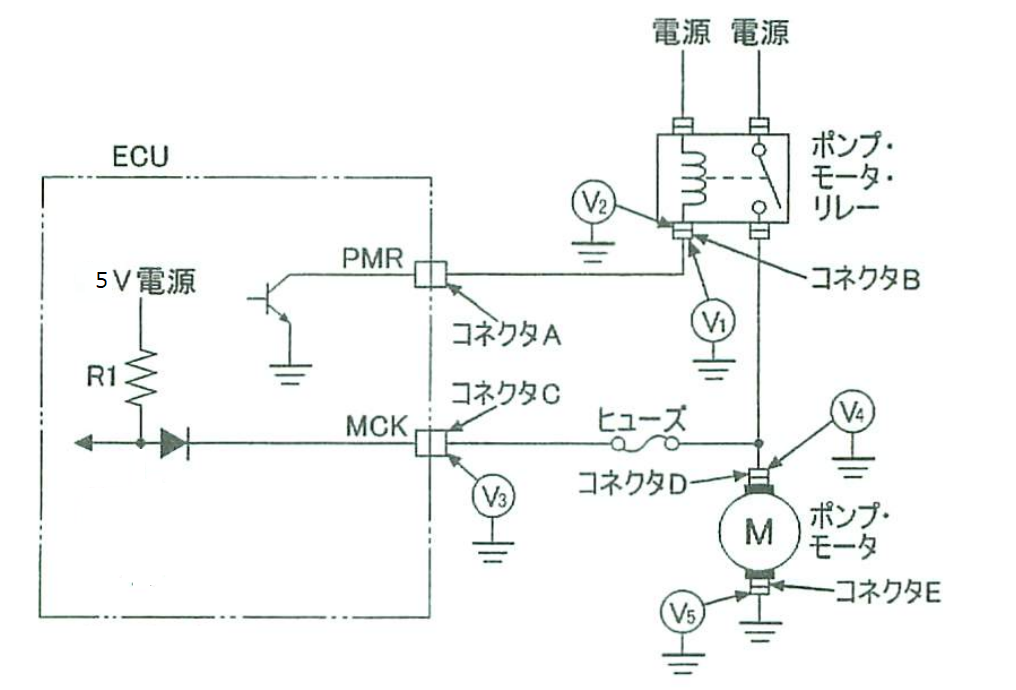

ABS警告灯が点灯したため，ダイアグノーシス・コードを点検したところ，下表のダイアグノーシス・コード53を表示したので，リレーOFF条件で図に示す回路の電圧を測定した。測定結果に関する記述として，適切なものは次のうちどれか。ただし，重複故障はないものとする。
|
（1）V1に電圧がなく，コネクタAを外したときV1に電圧があったので，原因はコネクタA～コネクタB間の配線の短絡（地絡）と判断した。 |
|
（2）V1に電圧がなく，コネクタBを外して，V2に電圧がなかったので，原因はECUの不良と判断した。 |
|
（3）V3に電圧があり，V4に電圧がなく，ヒューズが断線していたので，原因はコネクタC～ヒューズ間の配線の短絡（地絡）と判断した。 |
|
（4）ポンプ・モータ・リレーの作動に異常がなく，V4電圧があり，V5に電圧がなかったので，原因はコネクタDからアースまでの回路に異常があると判断した。 |
解く

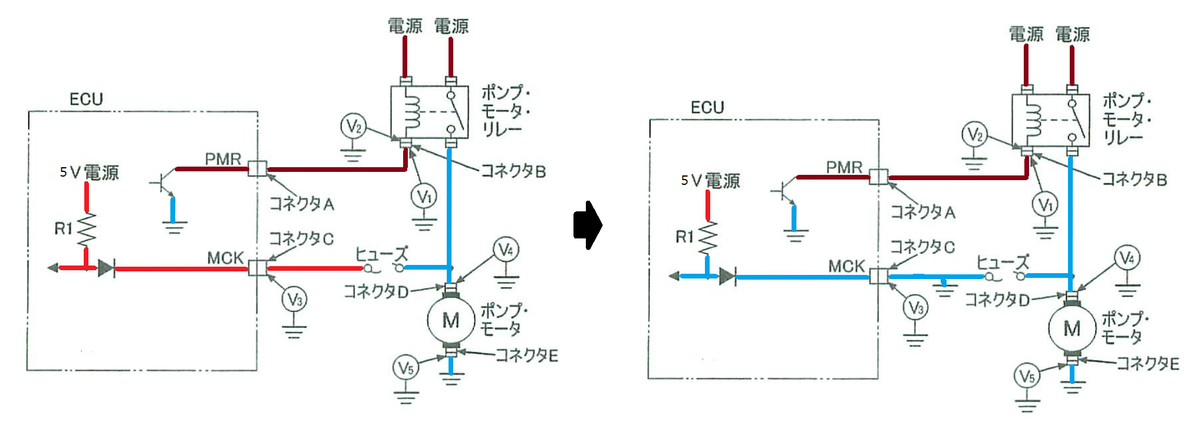

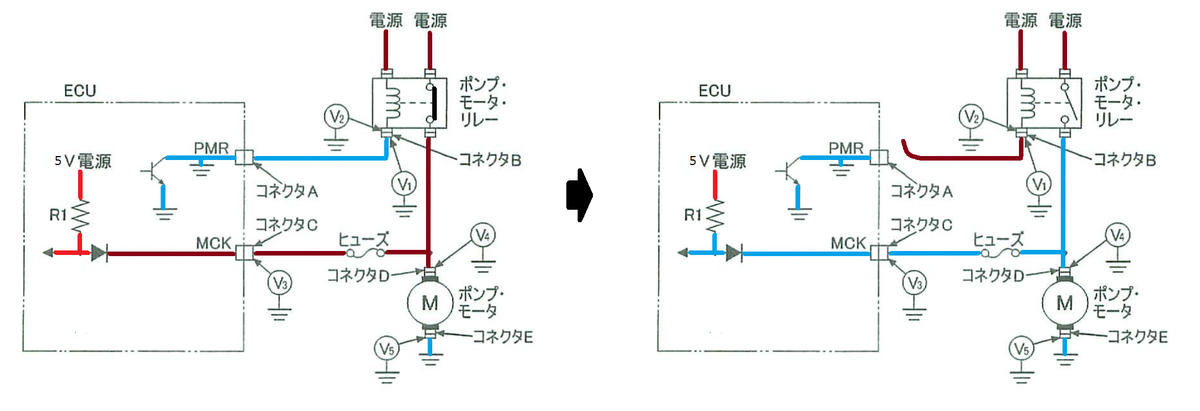

（1）V1に電圧がなく，コネクタAを外したときV1に電圧があったので，原因はコネクタA～コネクタB間の配線の短絡（地絡）と判断した。
不適切
ECU内短絡（地絡）

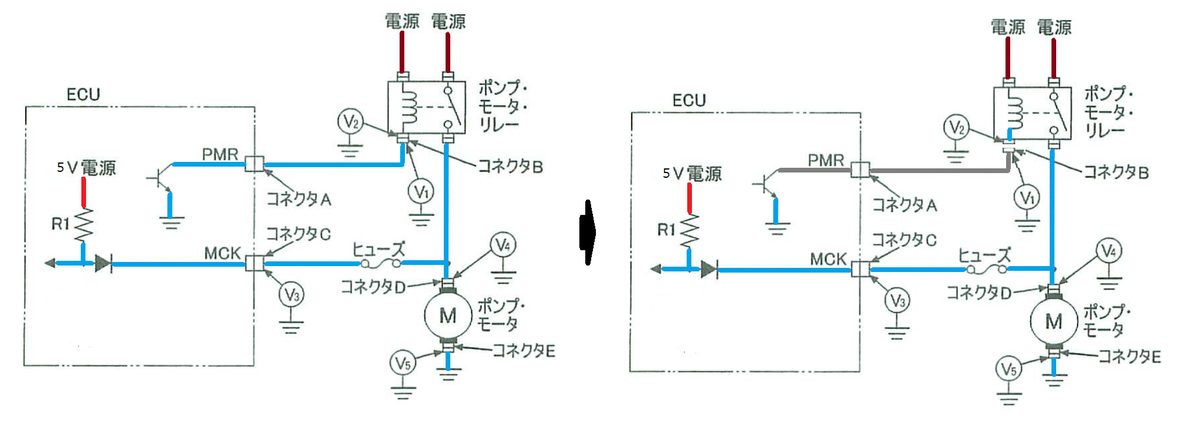

（2）V1に電圧がなく，コネクタBを外して，V2に電圧がなかったので，原因はECUの不良と判断した。
不適切
V2より電源側異常

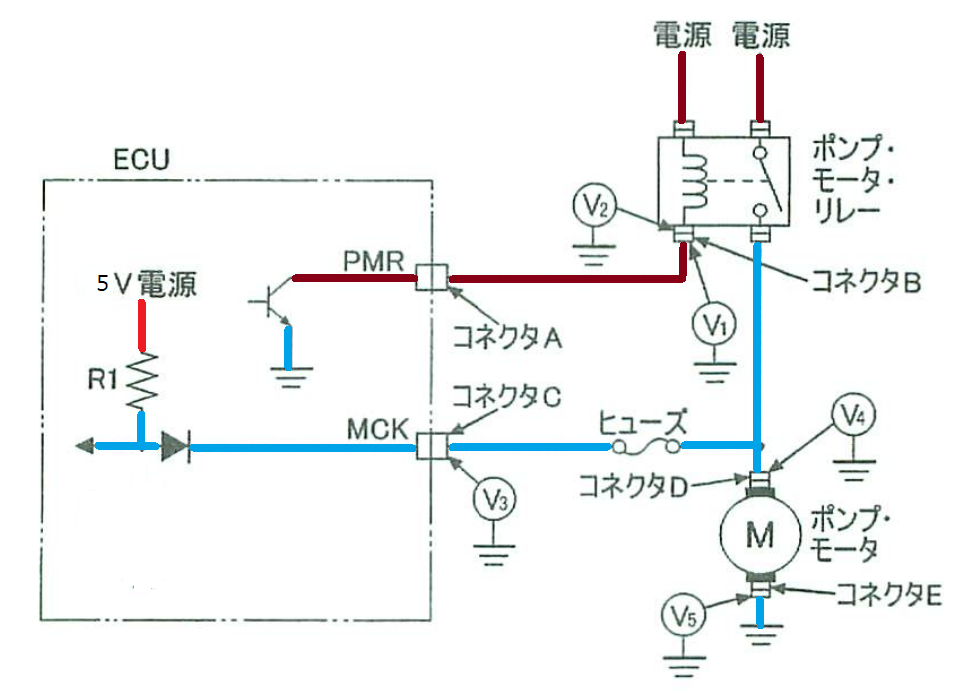

（3）V3に電圧があり，V4に電圧がなく，ヒューズが断線していたので，原因はコネクタC～ヒューズ間の配線の短絡（地絡）と判断した。
不適切
53は出ない。

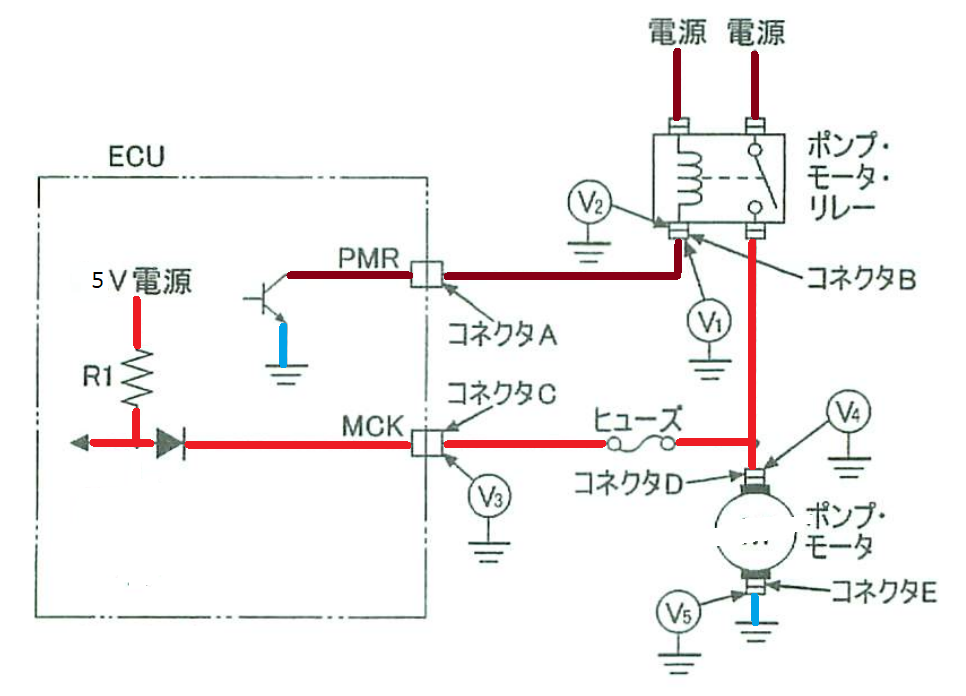

（4）ポンプ・モータ・リレーの作動に異常がなく，V4電圧があり，V5に電圧がなかったので，原因はコネクタDからアースまでの回路に異常があると判断した。
適切
よって答えは（4）
