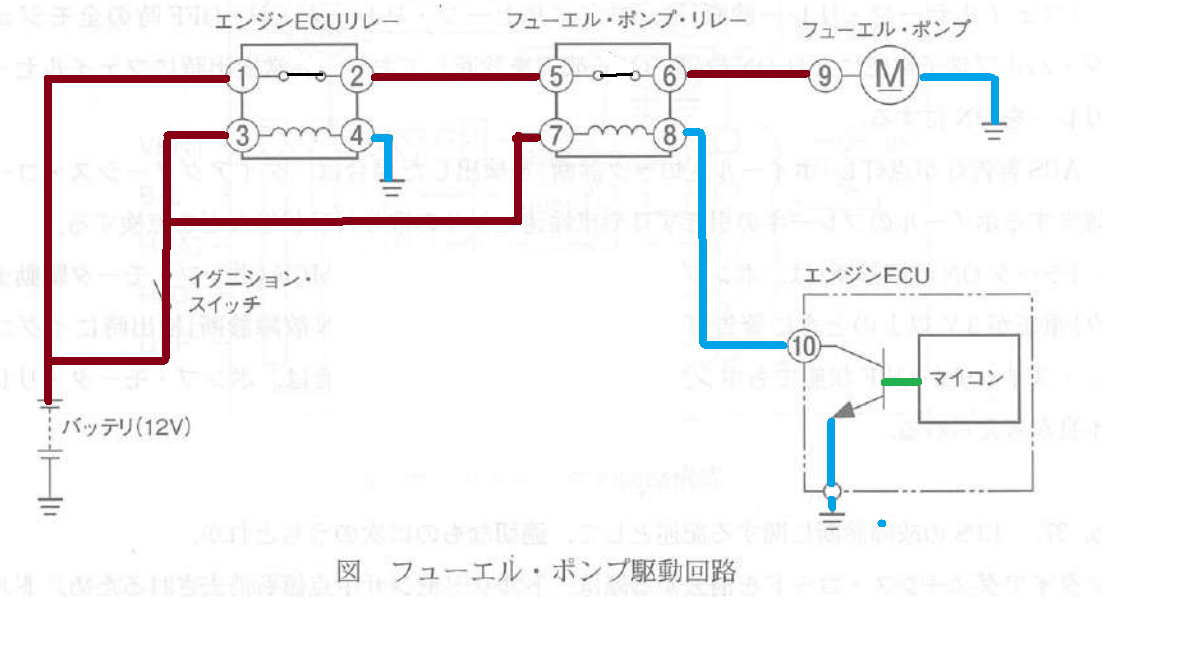

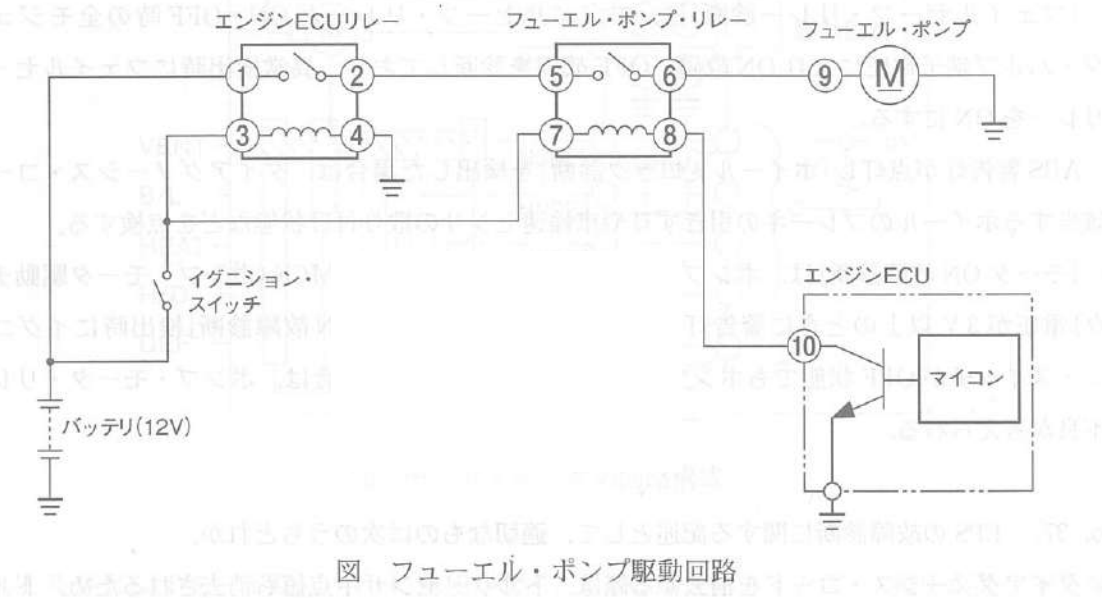

燃圧が発生しないという自動車において，外部診断器を使用してアクティブ・テストを行い,フューエル・ポンプを強制駆動させた。このときの図に示すフューエル・ポンプ駆動回路における各端子の電圧測定結果の表をもとに診断した推定原因として,不適切なものは次のうちどれか。
(1)フューエル・ポンプ・リレー(接点側)の不良
(2)端子②から端子⑤の配線の断線
(3)フューエル・ポンプ・リレー(コイル側)の不良
(4)端子⑧から端子⑩の配線とボデーとの短絡(地絡)
解く
外部診断器を使用してアクティブ・テストを行い,フューエル・ポンプを強制駆動

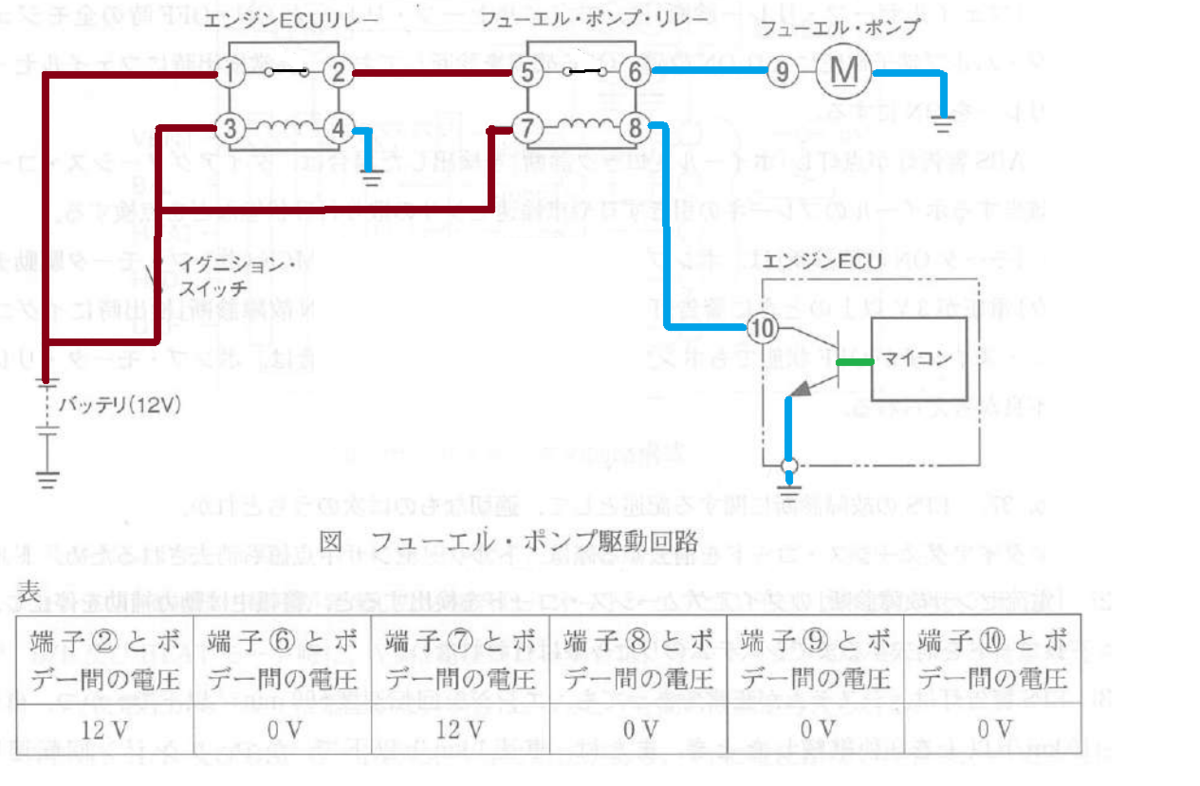

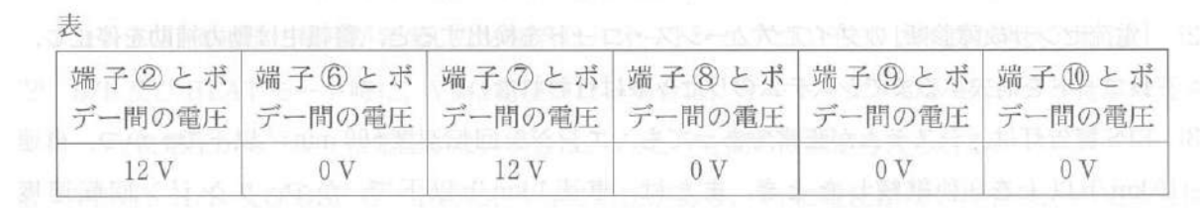

電圧測定結果の表をもとに診断
(1)フューエル・ポンプ・リレー(接点側)の不良
考えられる
(2)端子②から端子⑤の配線の断線
考えられる
(3)フューエル・ポンプ・リレー(コイル側)の不良
考えられる
(4)端子⑧から端子⑩の配線とボデーとの短絡(地絡)
端子⑥とボデー間の電圧結果に矛盾する。
考えられない
よって答えは 4
