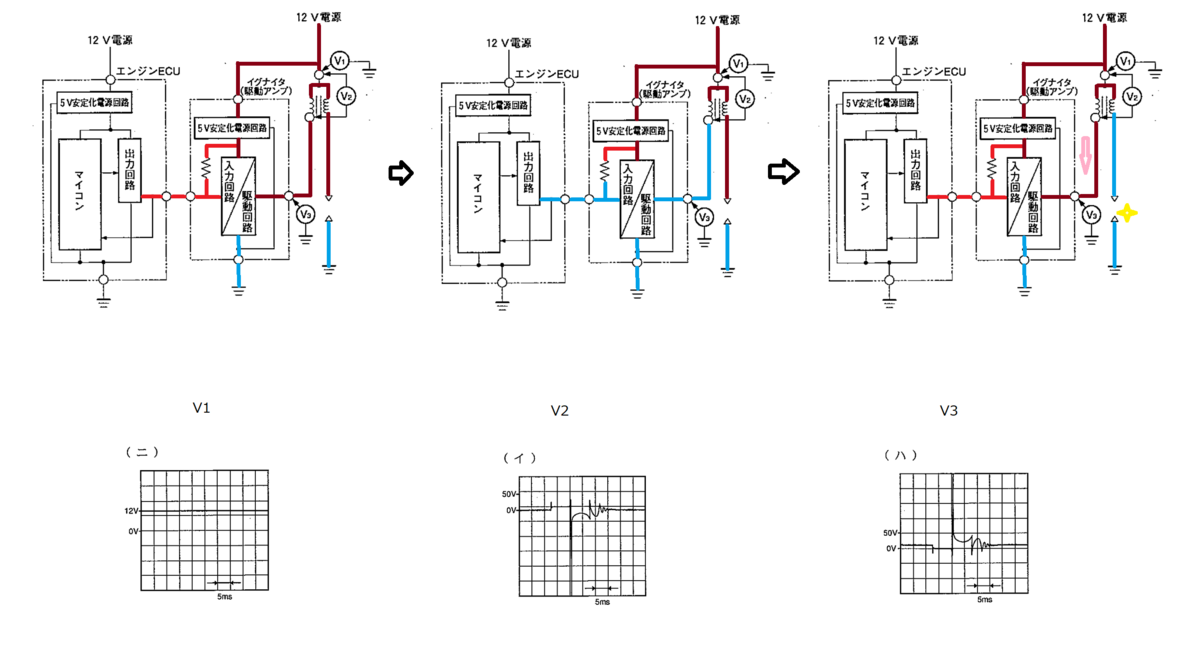

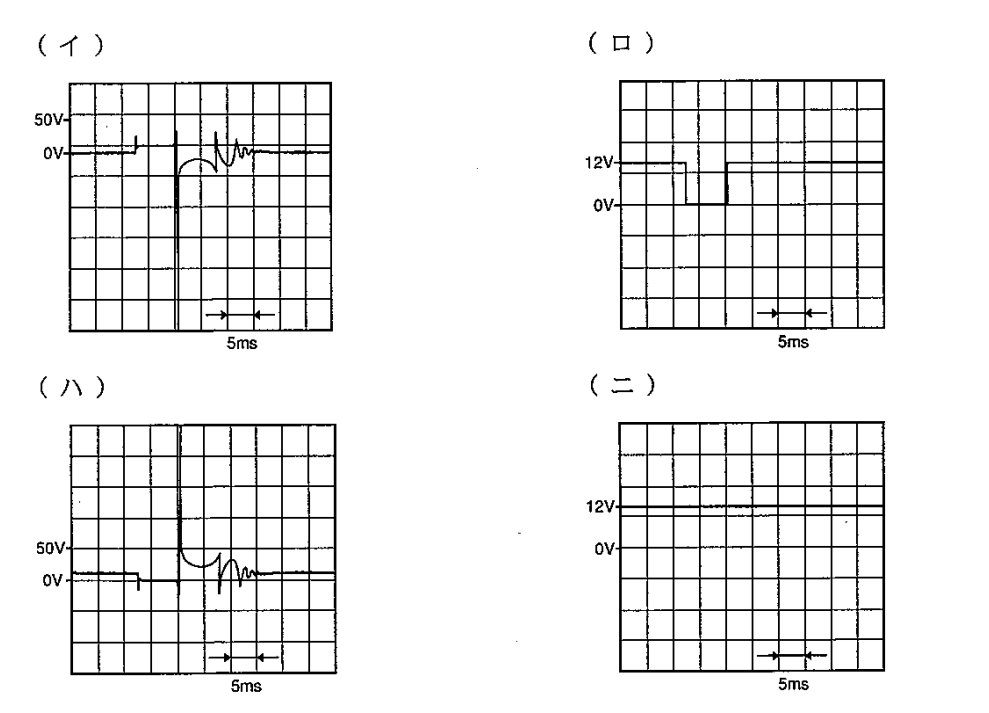

2023-10-27 平成22年3月実施1級小型問題2：点火系回路をオシロスコープで点検したときの電圧波形 1級小型：平成22年３月実施 オシロスコープ エンジン電子制御アクチュエータ 2 図に示す点火系回路をオシロスコープで点検したときの,V1～V3の電圧波形と波形（イ）～（ニ）との組み合わせとして,適切なものは次のうちどれか。ただし,エンジンは回転中であり,回路は正常なものとする。 解く よって答えは（4）
