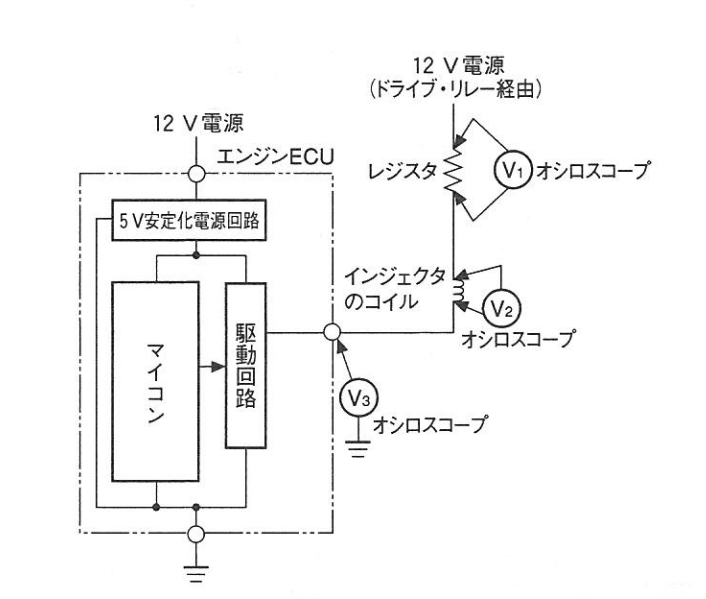

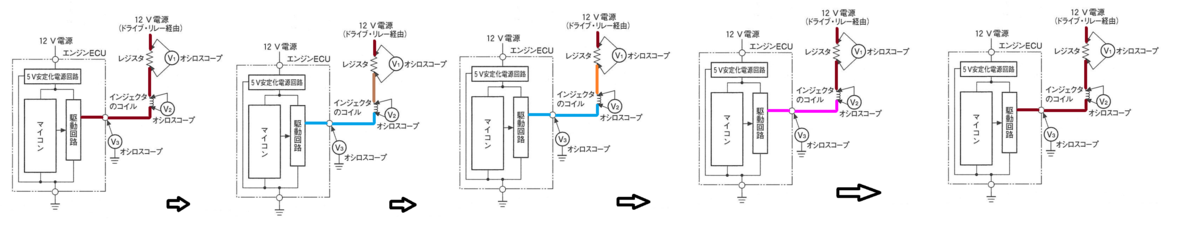

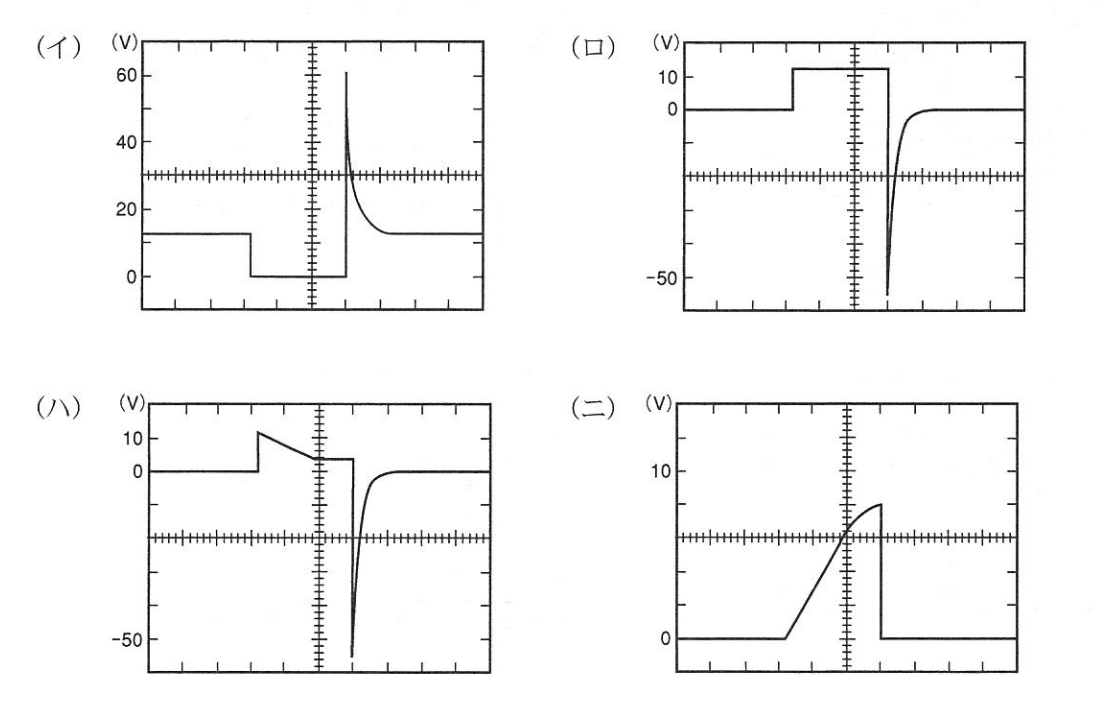

2021-03-03 ボルテージ・ドライブ式フューエル・インジェクタ回路(外部レジスタ付：マイナス駆動回路)をオシロスコープで点検：平成24年3月実施1級小型問題3 1級小型：平成24年3月実施 オシロスコープ エンジン電子制御アクチュエータ 自動車整備士資格の勉強始めました 図に示すボルテージ・ドライブ式フューエル・インジェクタ回路(外部レジスタ付：マイナス駆動回路)をオシロスコープで点検したときの,V1～V3の各電圧波形と波形(イ)～(ニ)との組み合わせとして,適切なものは次のうちどれか。ただし,エンジンは正常に回転中である。問題補足 (1)V1(ニ) V2(イ) V3(ロ)(2)V1(ロ) V2(ハ) V3(イ)(3)V1(ニ) V2(ロ) V3(イ)(4)V1(ニ) V2(ハ) V3(イ) 解く よって答えは 4
