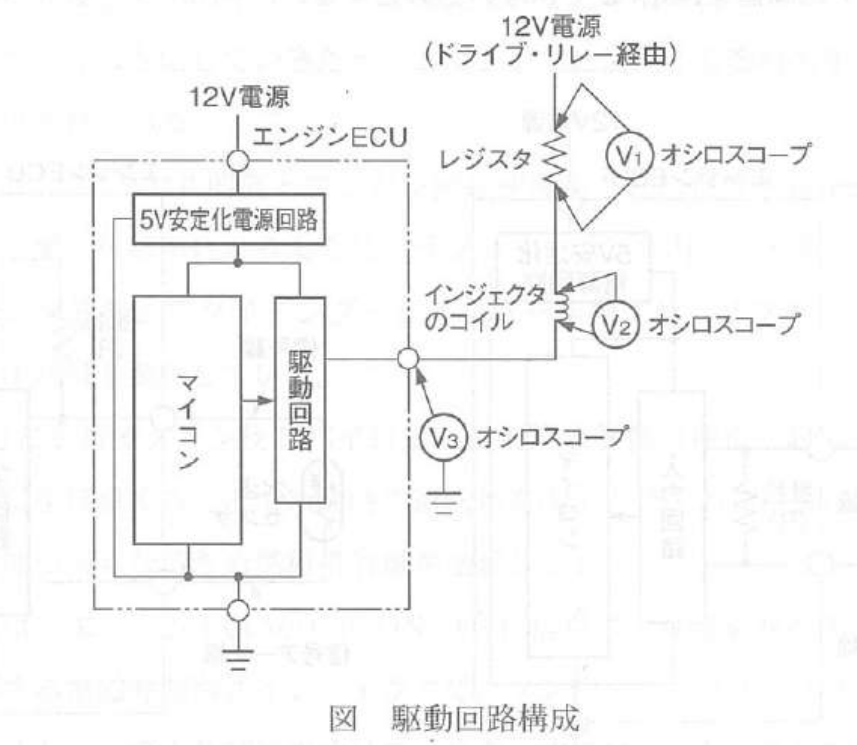

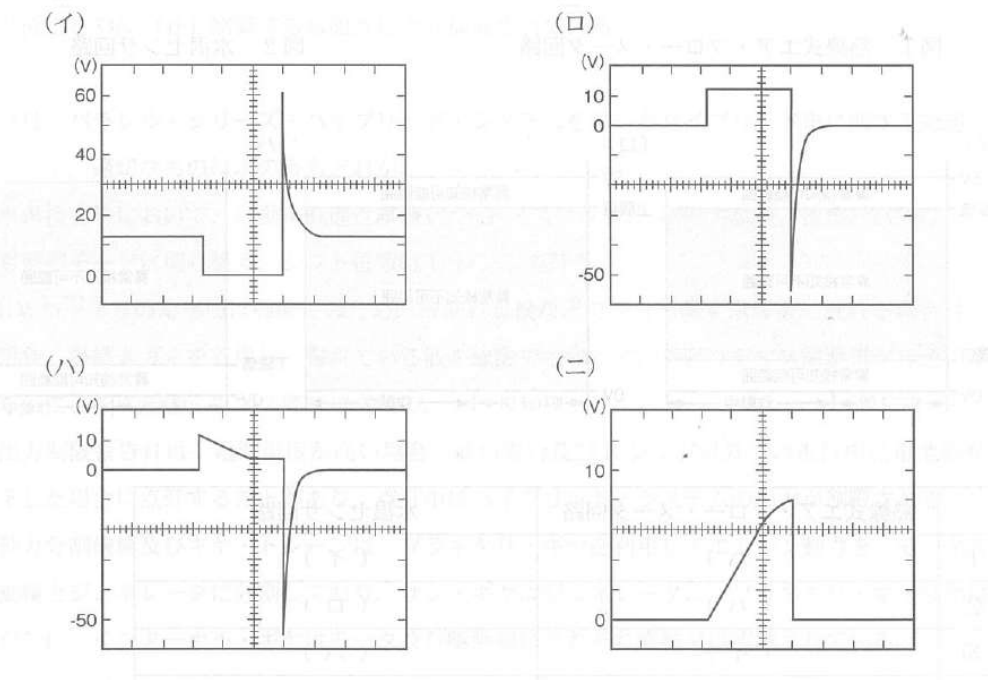

図に示すボルテージ・ドライブ式フューエル・インジェクタ回路(外部レジスタ付:マイナス駆動回路)をオシロスコープで点検したときの,V1からV3の各電圧波形と波形(イ)から(ニ)との組み合わせとして,適切なものは(1)から(4)のうちどれか。
ただし,エンジンは正常に回転中であり，オシロスコープのTIME/DⅣは1msとする。
|
|
V1 |
V2 |
V3 |
|
（1） |
（二） |
（ハ） |
（イ） |
|
（2） |
（二） |
（ロ） |
（イ） |
|
（3） |
（ロ） |
（ハ） |
（イ） |
|
（4） |
（二） |
（イ） |
（ロ） |
解く

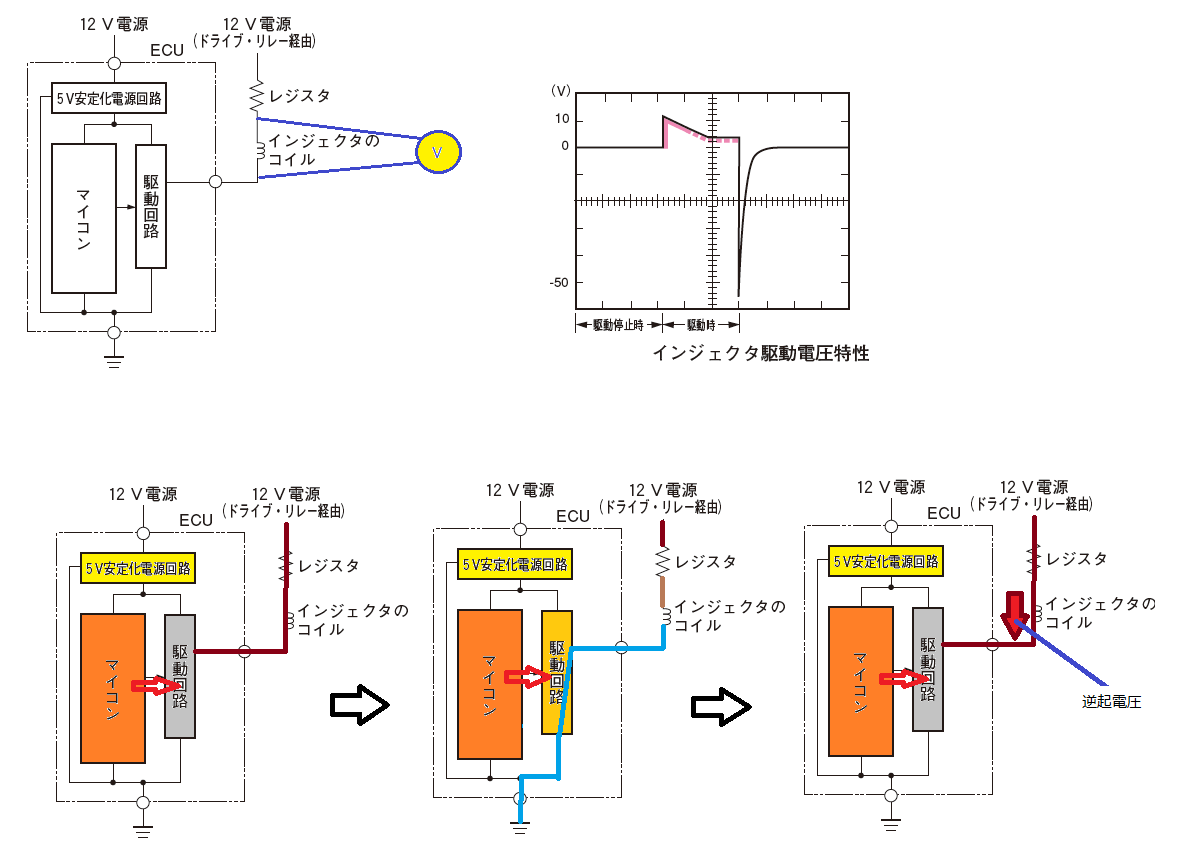

V3

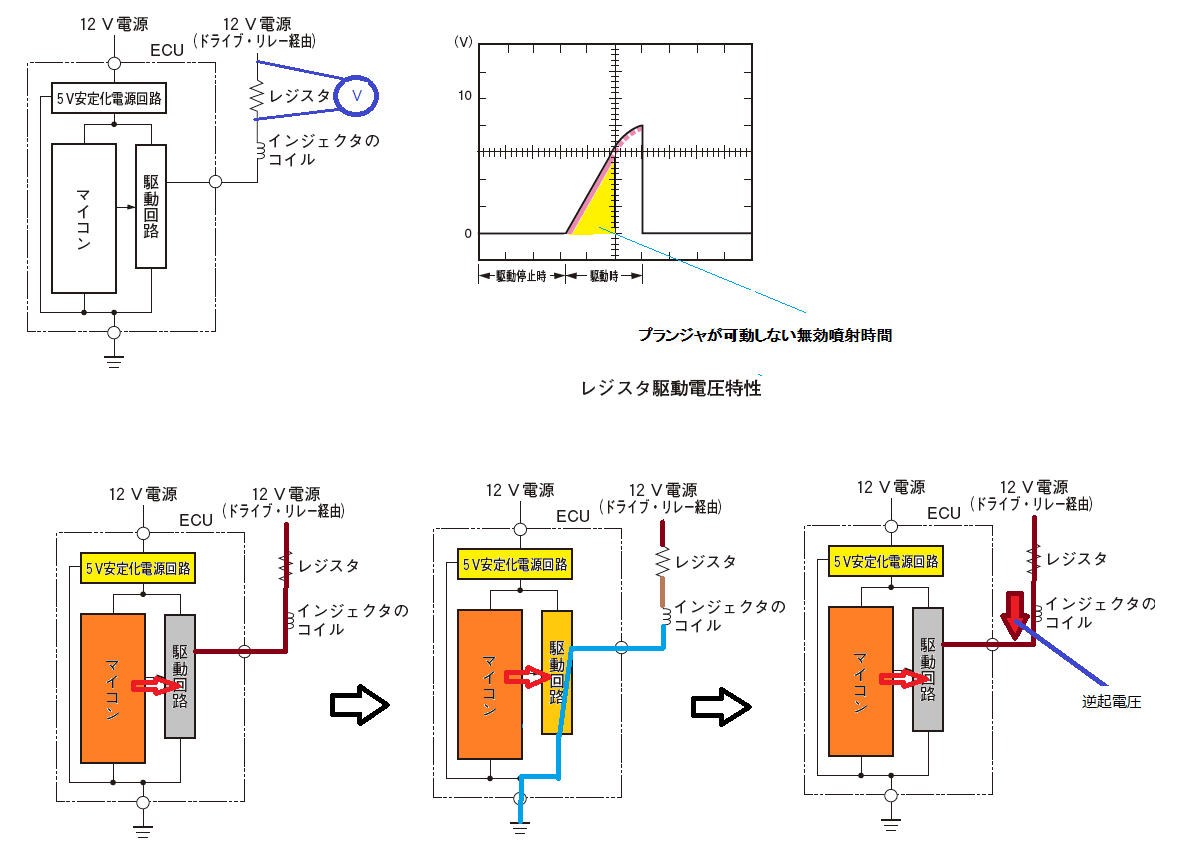

V1

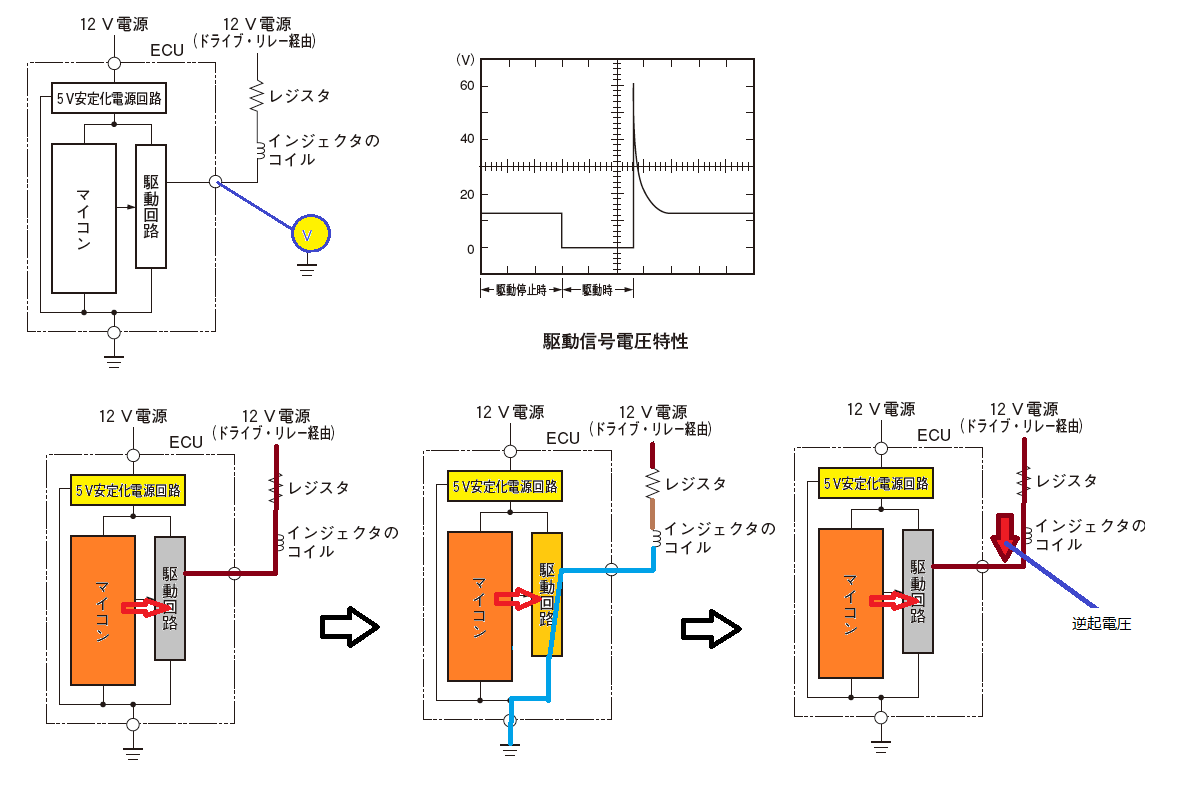

V2
よって答えは（1）
