ボルテージ・ドライブ式フューエル・インジェクタ回路:平成29年3月実施1級小型問題7

自動車整備士資格の勉強始めました

↑リンク腕試し

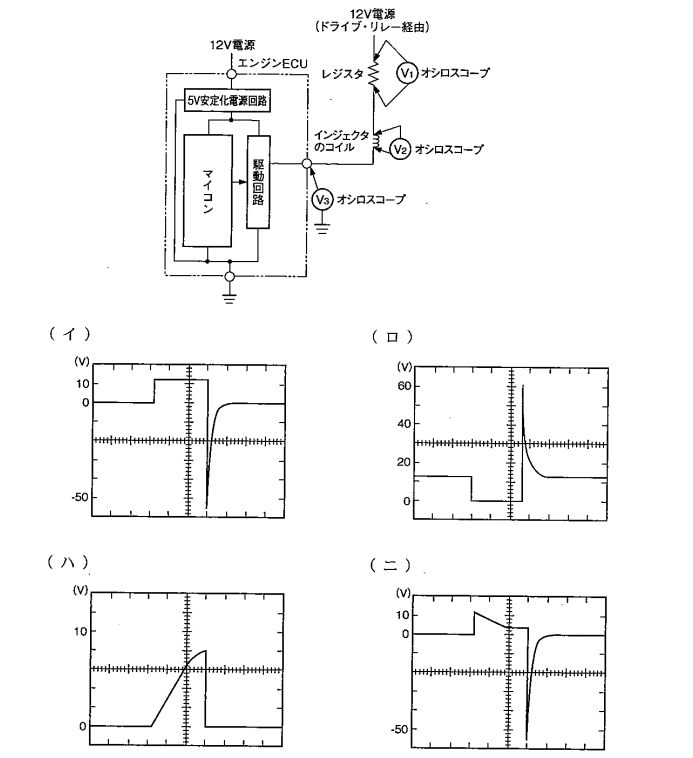

図に示すボルテージ・ドライブ式フューエル・インジェクタ回路(外部レジスタ付:マイナス駆動回路)をオシロスコープで点検したときの,V1~V3の各電圧波形と波形(イ)~(二)との組み合わせとして,適切なものは(1)~(4)のうちどれか。ただし,エンジンは正常に回転中であり,オシロスコープのTIME/DIVは1msとする。
問題補足



f:id:n9h28eg0:20201231170202p:plain

(1) V1(ハ)  V2(イ)  V3(ロ)
(2) V1(ハ)  V2(ニ)  V3(ロ)
(3) V1(イ)  V2(ニ)  V3(ロ)
(4) V1(ハ)  V2(ロ)  V3(イ)

解く

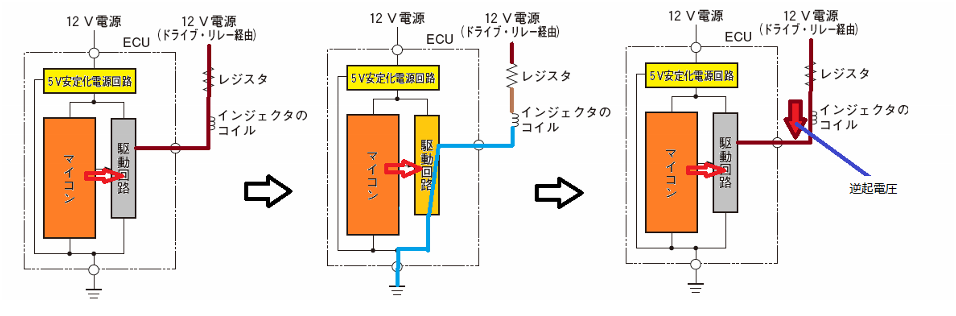

電圧分布

f:id:n9h28eg0:20201231170331p:plain

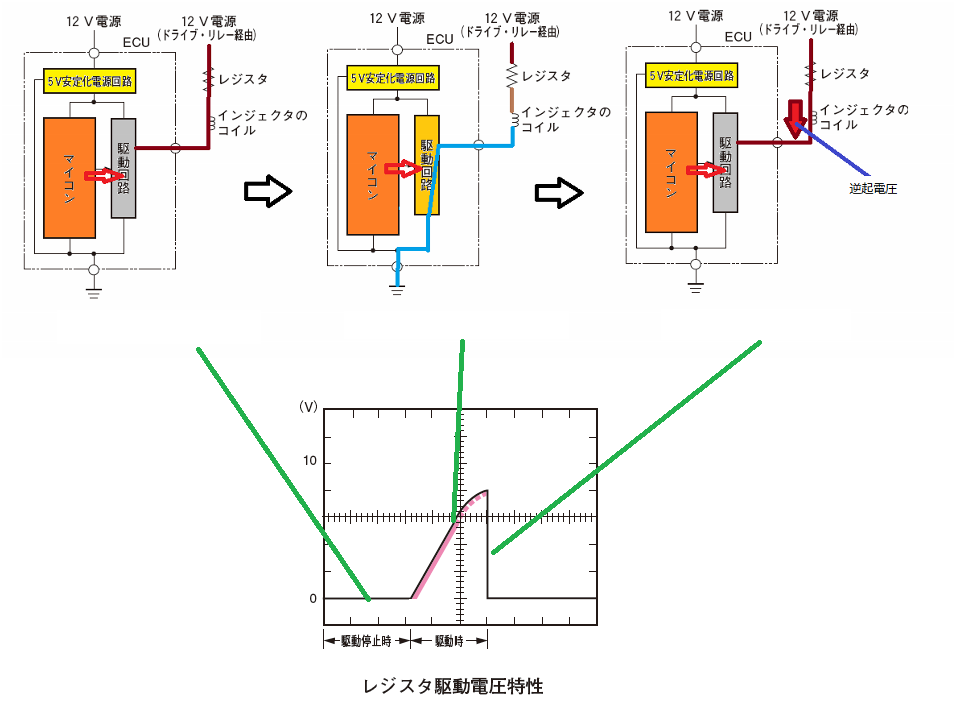

V1

f:id:n9h28eg0:20201231170356p:plain

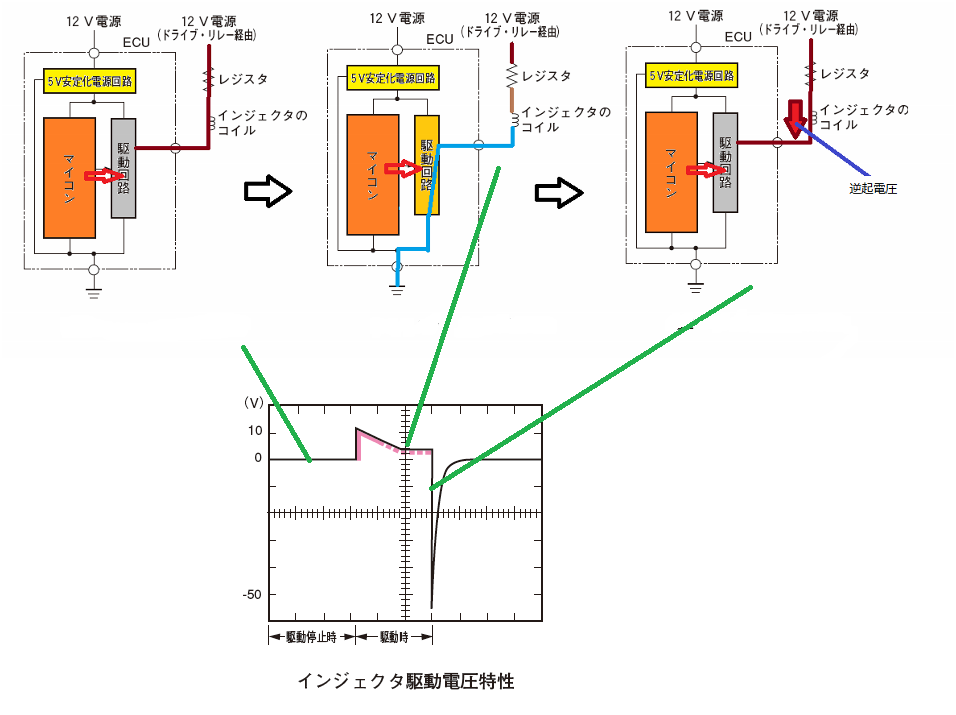

V2

f:id:n9h28eg0:20201231170423p:plain

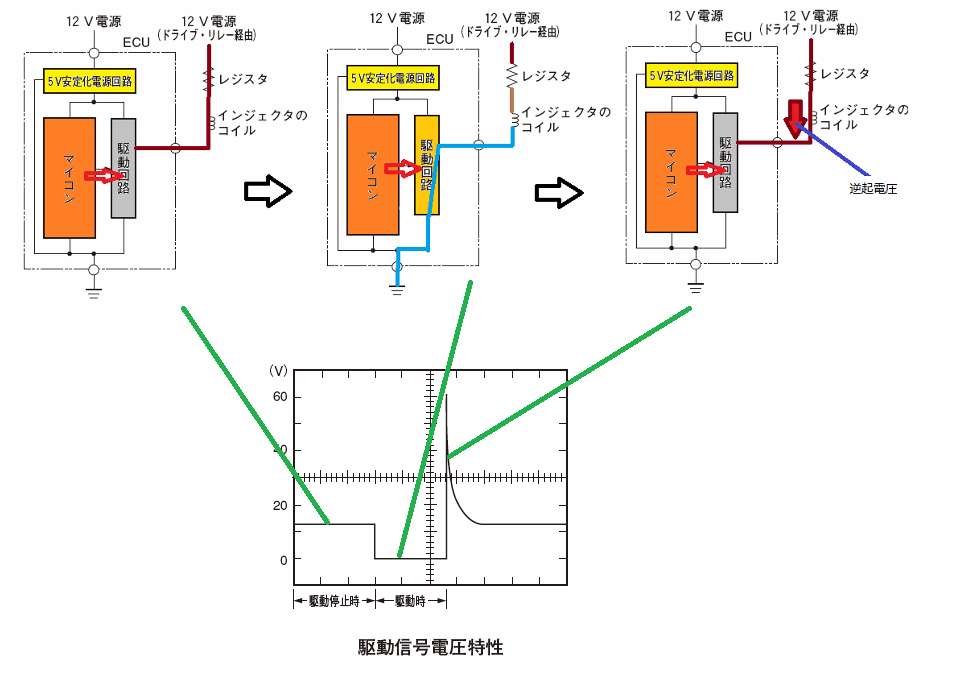

V3



f:id:n9h28eg0:20201231170513p:plain

よって答えは(2)
