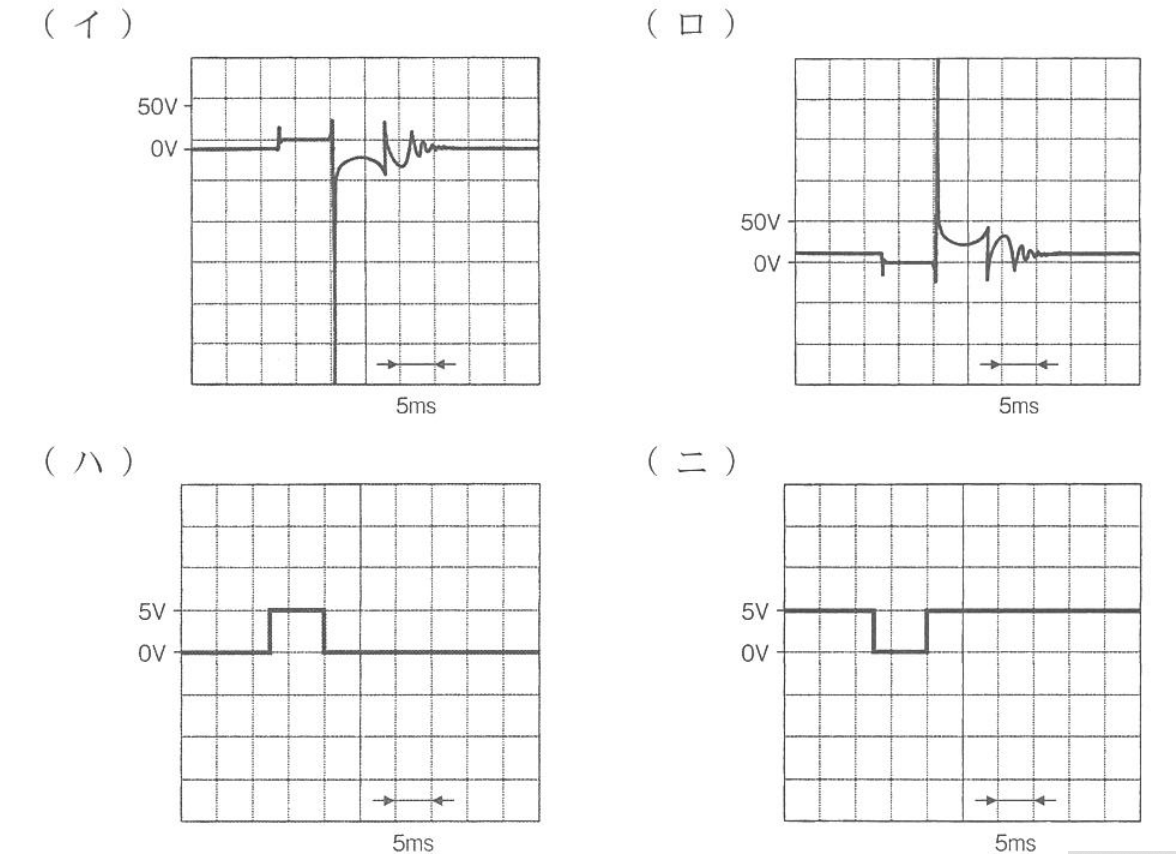

図に示す点火系回路をオシロスコープで点検したときの,V1からV3の電圧波形と波形(イ)から(二)との組み合わせとして,適切なものは(1)から(4)のうちどれか。ただし,エンジンは回転中であり,回路は正常なものとする。
|
|
V1 |
V2 |
V3 |
|
（1） |
（イ） |
（ロ） |
（二） |
|
（2） |
（ロ） |
（イ） |
（ハ） |
|
（3） |
（イ） |
（ロ） |
（ハ） |
|
（4） |
（ロ） |
（イ） |
（二） |
（解く）
よって答えは（1）
