34

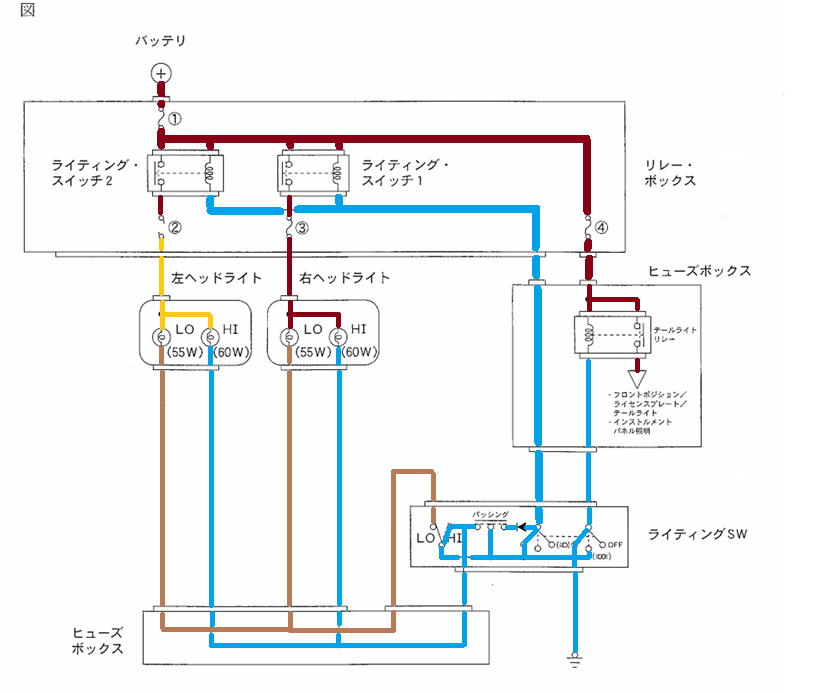

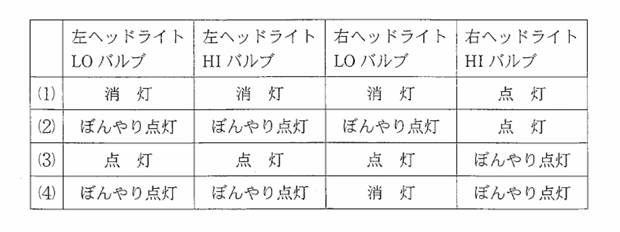

図のヘッドライト回路において，②番ヒューズが断線した状態でライティングＳＷをヘッドライトON，ディマスイッチをHIにした場合の左右ヘッドライト（HI，LOバルブ）の点灯状況に関する記述として，適切なものは次のうちどれか。
|
(1)(1) |
|
(2)(2) |
|
(3)(3) |
|
(4)(4) |
解く
|
(1)(1) |
|
(2)(2) |
|
(3)(3) |
|
(4)(4) |
よって答えは（2）
