5

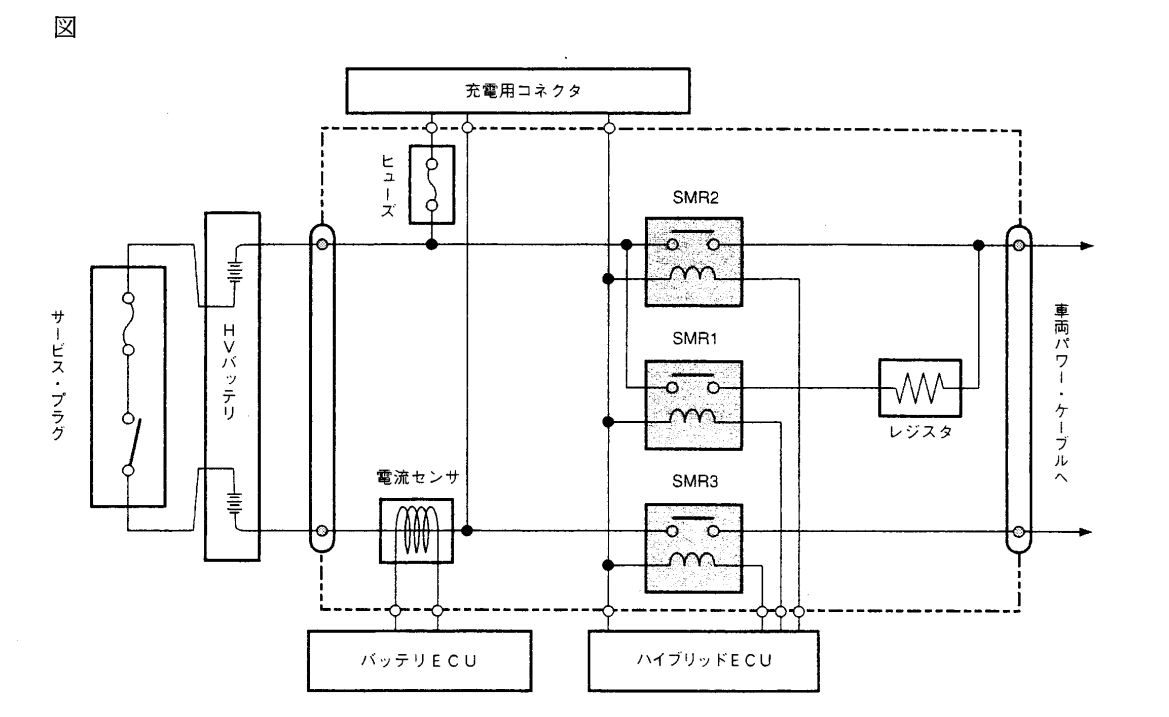

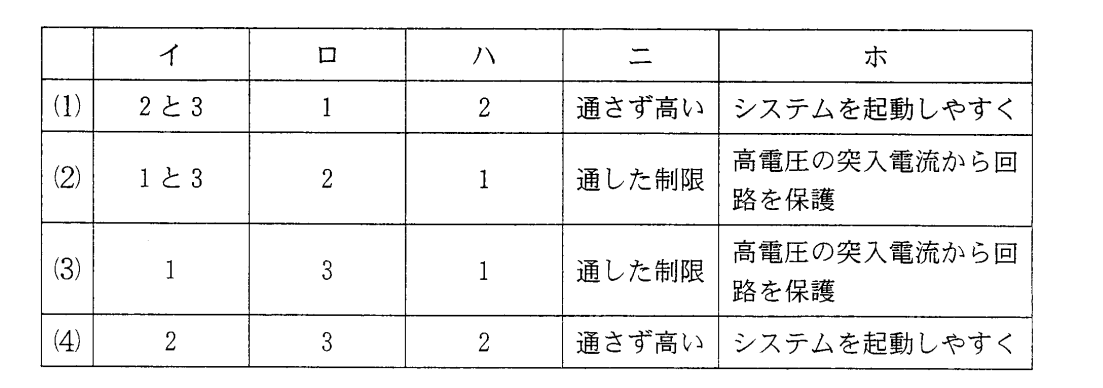

図に示すハイブリッド・システムのシステム・メイン・リレー(SMR)回路に関する次の文章の(イ)~(ホ)にあてはまる語句の組み合わせとして,適切なものは次の(1)~(4)のうちどれか。
『電源をONするとき,ハイブリッドECUは,まずSMR(イ)をONして,その後SMR(ロ)をON,SMR(ハ)をOFFしている。こうして接続直後はレジスタを(ニ)電流を流して(ホ)している。』
解く

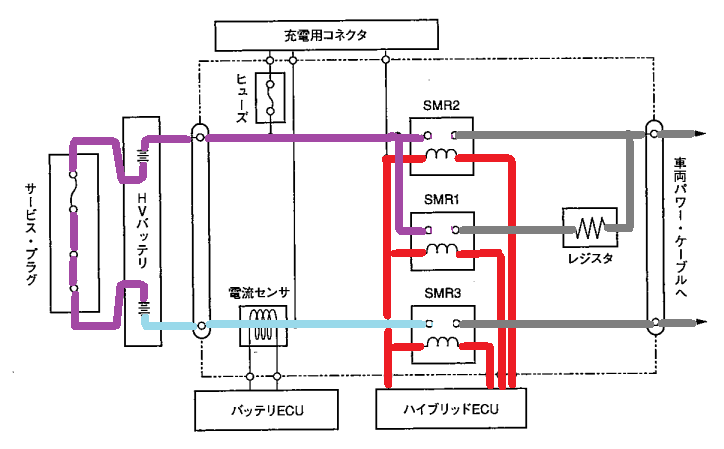

システム・メイン・リレー
システム・メイン・リレー(以下,SMR という)は,高電圧回路の電源の接続,遮断を行っており,図 に示すように 3 個のリレーを用いて確実な作動を行わせている。電源を ON するとき,ハイブリッド E C U は,まず初めに SMR 1 と 3 を ON して,その後 SMR2 を ON , SMR 1 を OFF している。こうして接続直後は,レジスタを通した制限電流を流して高電圧の突入電流から回路を保護している。また,遮断時は SMR2 , 3 の順に OFF して,それぞれが確実に遮断したことをハイブリッド ECU が確認している。
よって答えは(2)
電源を接続

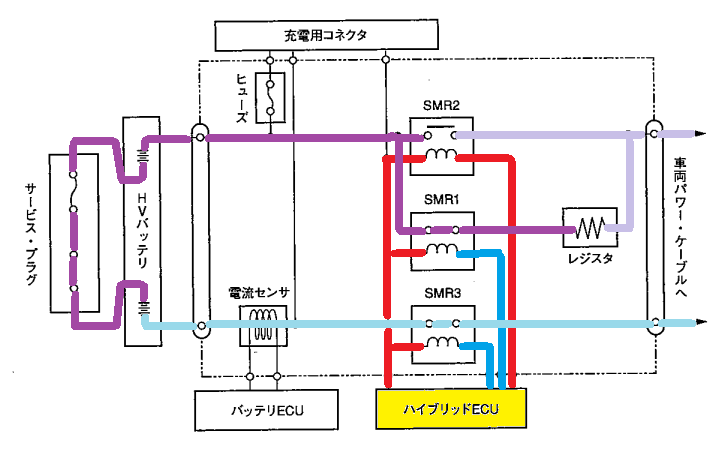

SMR 1 と 3 を ON

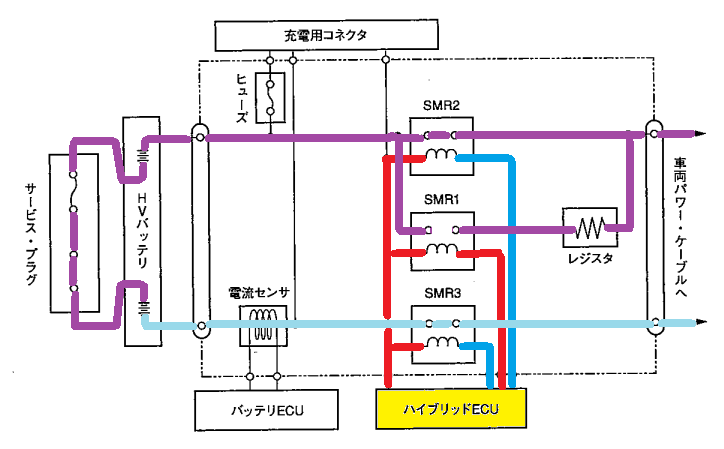

SMR2 を ON , SMR 1 を OFF
遮断

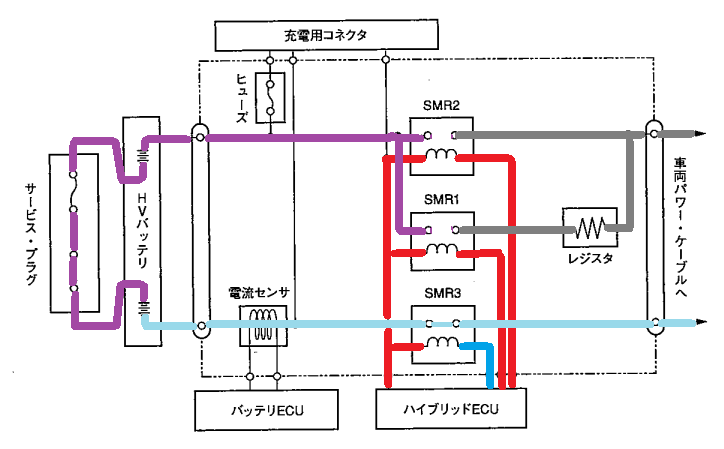

SMR2をOFF
SMR3をOFF
