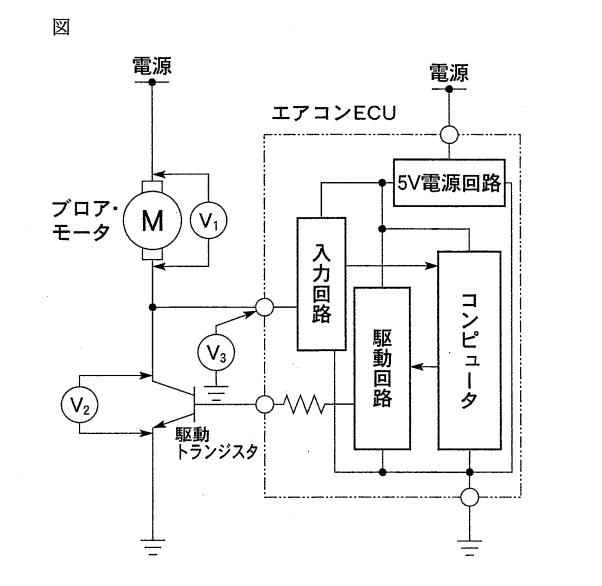

図のオート・エアコンのブロア・モータ駆動回路の点検結果の記述として，不適切なものは次のうちどれか。
|
（1）モータを停止させる条件としたとき，V1の電圧が0Vであること。V1に電圧が発生していれば駆動トランジスタに異常の可能性がある。 |
|
（2）モータを停止させる条件としたとき，V2の電圧が電源電圧であること。V2に電圧が発生していなければ，駆動トランジスタのアース回路の断線の可能性がある。 |
|
（3）V2とV3の電圧がすべての運転状態で一致すること。V3の電圧の方が低い場合は，モータと駆動トランジスタ間の配線に異常の可能性がある。 |
|
（4）モータをHIGH駆動させる条件としたとき，V1の電圧がほぼ電源電圧であること。V1に電圧が発生していなければモータから駆動トランジスタ間の配線の断線の可能性がある。 |
解く
|
（1）モータを停止させる条件としたとき，V1の電圧が0Vであること。V1に電圧が発生していれば駆動トランジスタに異常の可能性がある。 適切 |

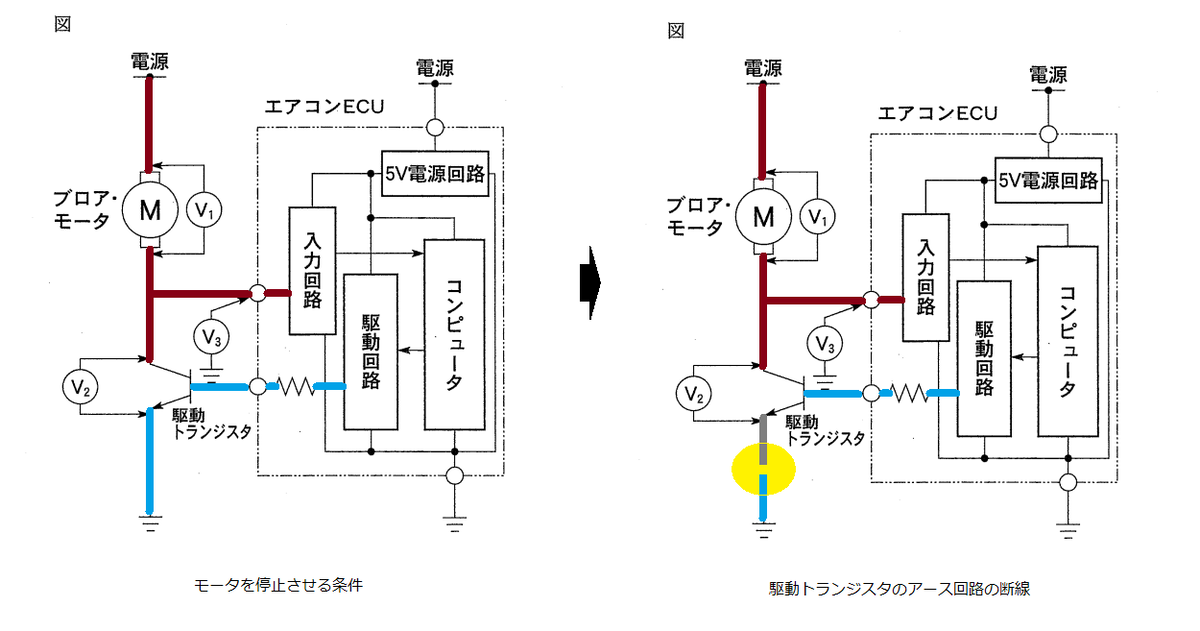

（2）モータを停止させる条件としたとき，V2の電圧が電源電圧であること。V2に電圧が発生していなければ，駆動トランジスタのアース回路の断線の可能性がある。
適切

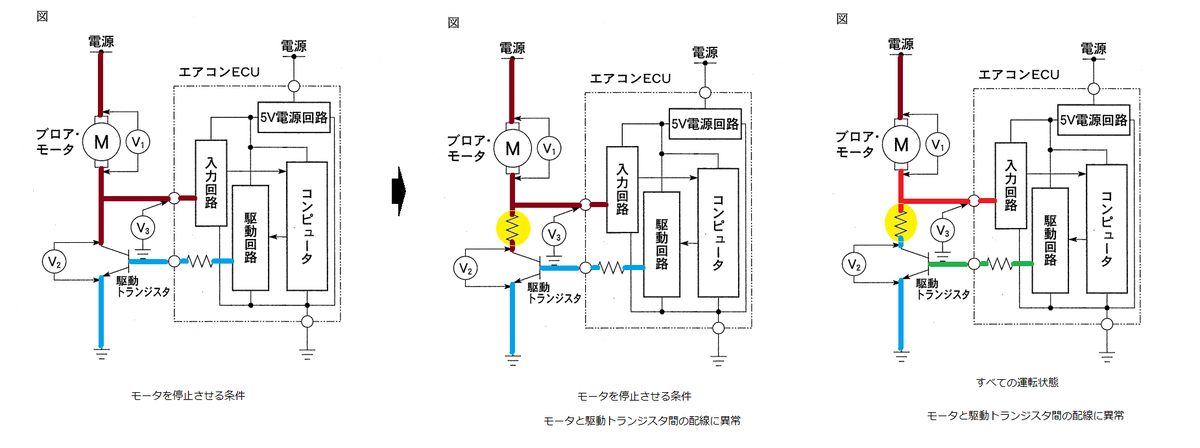

（3）V2とV3の電圧がすべての運転状態で一致すること。V3の電圧の方が低い場合は，モータと駆動トランジスタ間の配線に異常の可能性がある。
不適切
高い

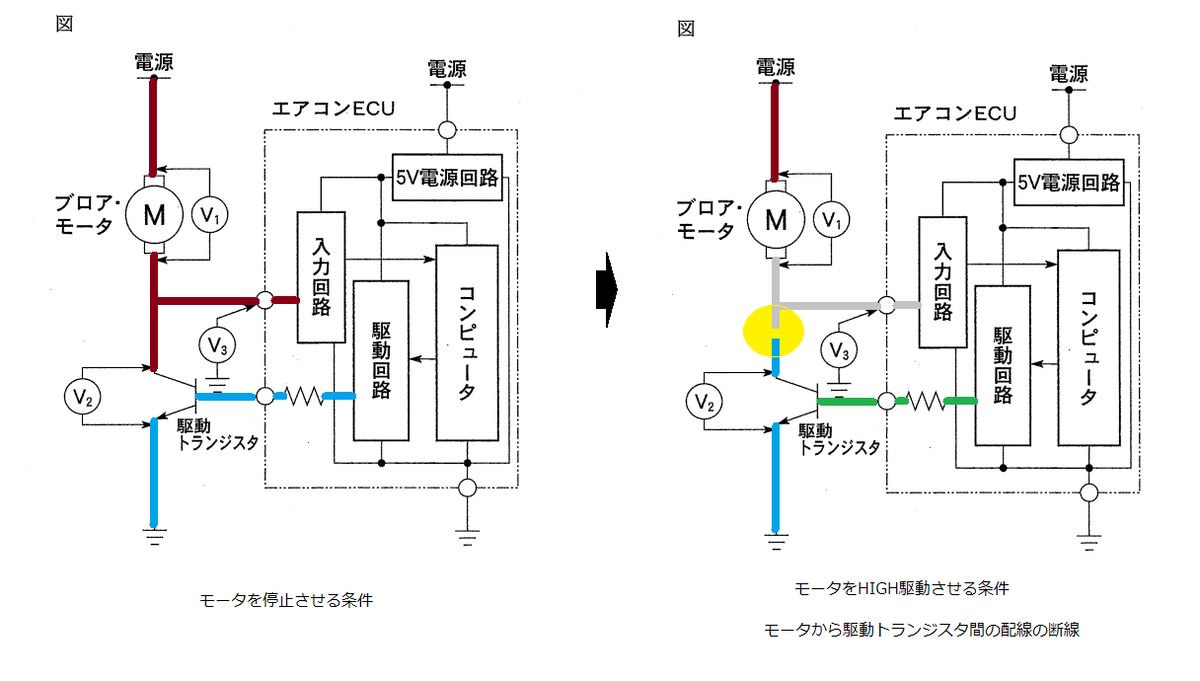

（4）モータをHIGH駆動させる条件としたとき，V1の電圧がほぼ電源電圧であること。V1に電圧が発生していなければモータから駆動トランジスタ間の配線の断線の可能性がある。
適切
よって答えは（3）
