38改

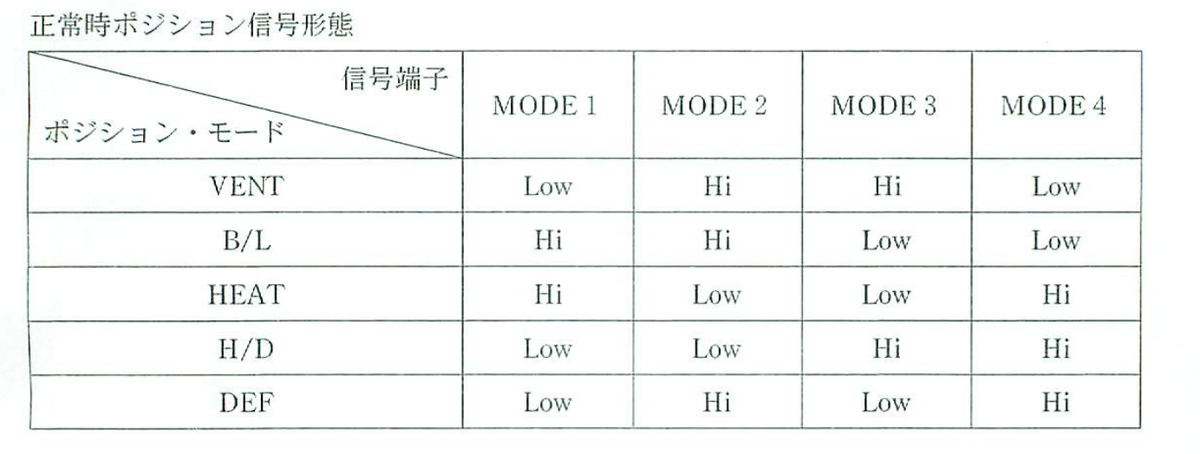

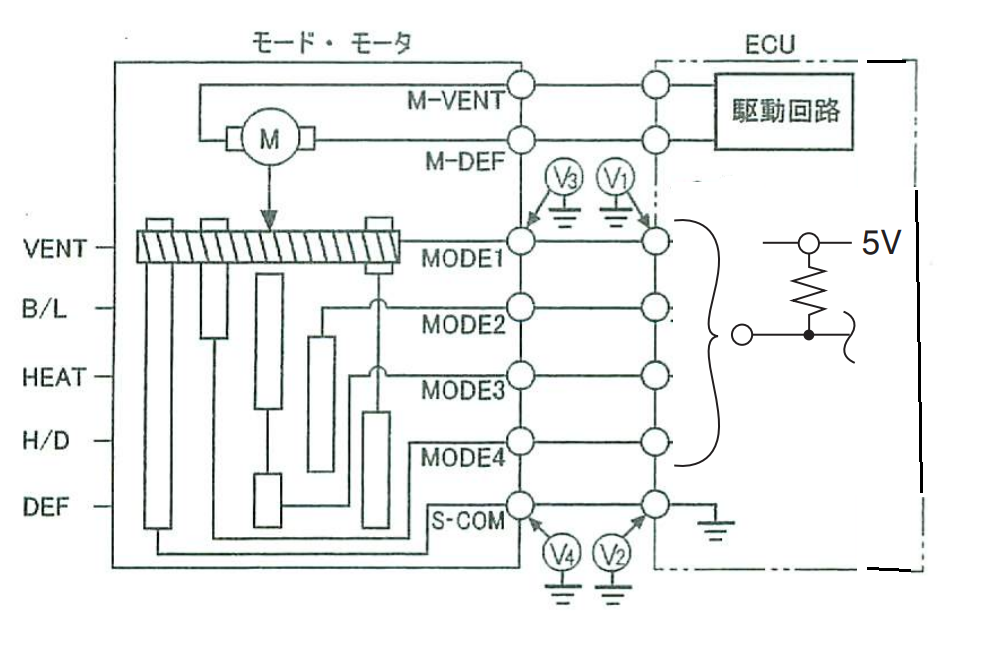

オート・エアコンの故障診断で，「モード・モータ系」を示すダイアグノーシス・コードを表示したので，図に示す回路で各端子の電圧を測定した。モード・モータ不良が考えられる電圧測定結果として，適切なものは次のうちどれか。
|
（1）VENTモード時，V1に電圧がありV3に電圧がない場合 |
|
（2）B/Lモード時，V3に電圧がありV4に電圧がない場合 |
|
（3）VENT，H/D，DEFモード時，V3に電圧がありV4に電圧がない場合 |
|
（4）VENT，H/D，DEFモード時，V2に電圧がある場合 |
解く
|
（1）VENTモード時，V1に電圧がありV3に電圧がない場合 不適切 |

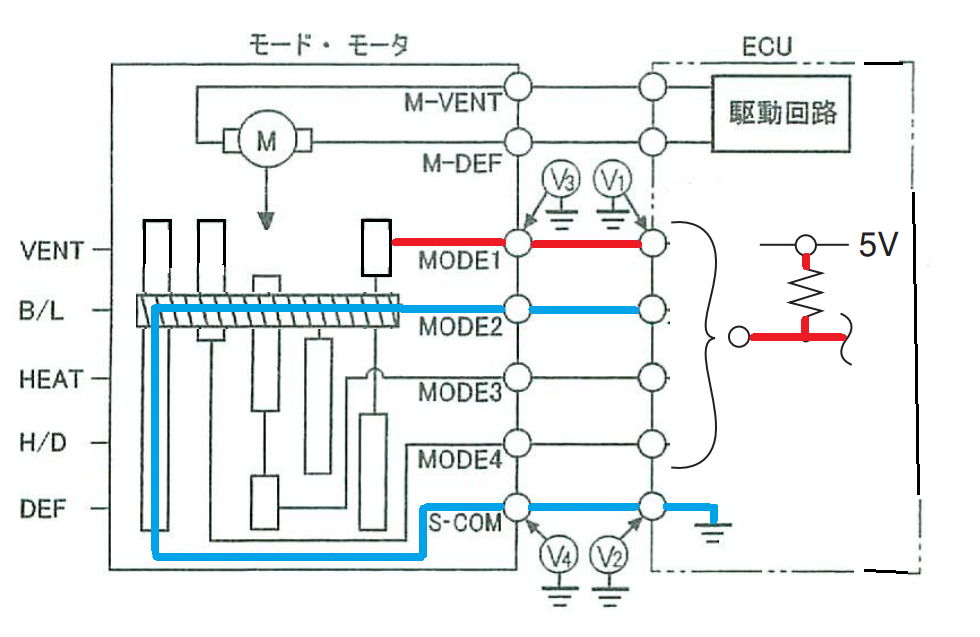

（2）B/Lモード時，V3に電圧がありV4に電圧がない場合
不適切
正常の範囲

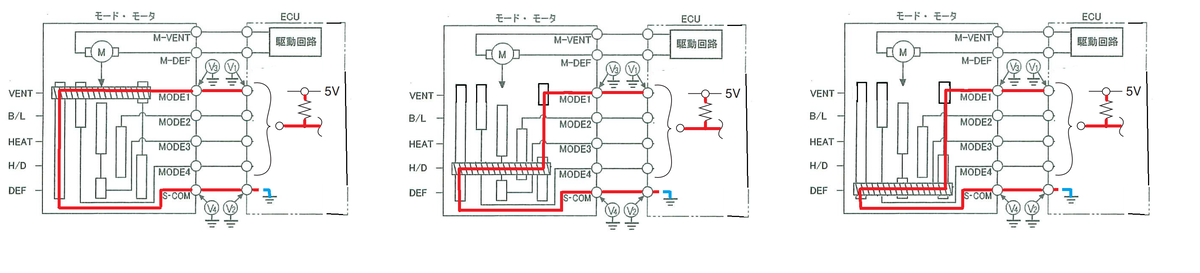

（3）VENT，H/D，DEFモード時，V3に電圧がありV4に電圧がない場合
適切
（4）VENT，H/D，DEFモード時，V2に電圧がある場合
不適切
よって答えは（3）
