24

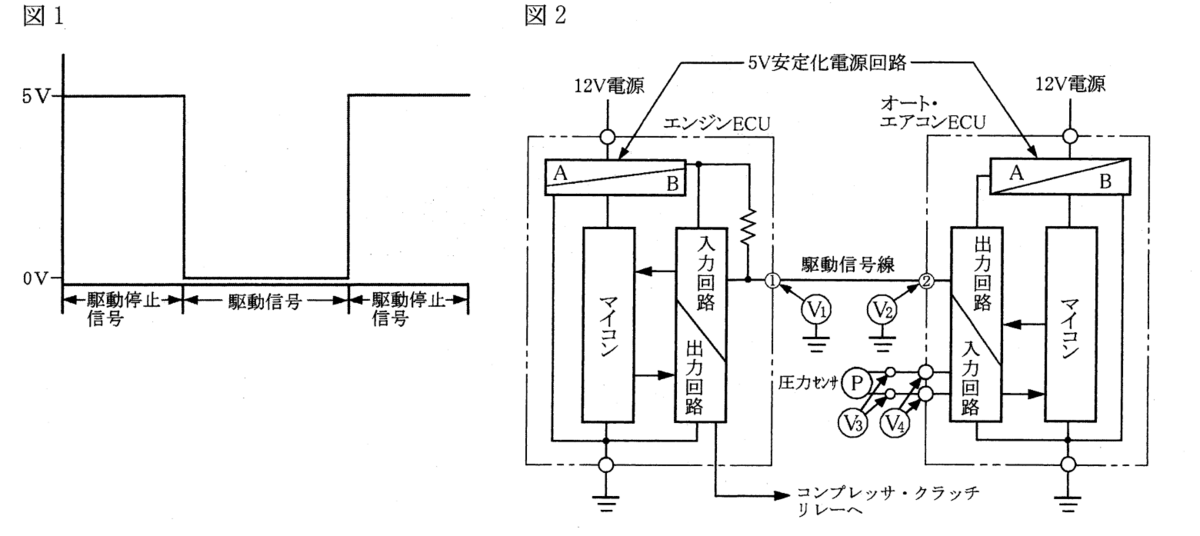

図1に示す駆動信号電圧特性を持つ図2のオート・エアコンの回路点検に関する記述として,適切なものは次のうちどれか。
（1）コンプレッサ駆動停止時,V1に5Vが発生しV2に発生しなければ,①から②間の短絡が推測できる。
（2）コンプレッサ駆動条件時にも関わらずコンプレッサが駆動しないとき,V1とV2が0Vの場合は,オート・エアコンECUの異常が推測できる。
（3）コンプレッサ駆動条件時にも関わらずコンプレッサが駆動しないとき,V1が5VでV2が0Vの場合は,①から②間の断線が推測できる。
（4）コンプレッサ駆動時,V3とV4の電圧に差があるときは,圧力センサ本体の異常が推測できる。
解く

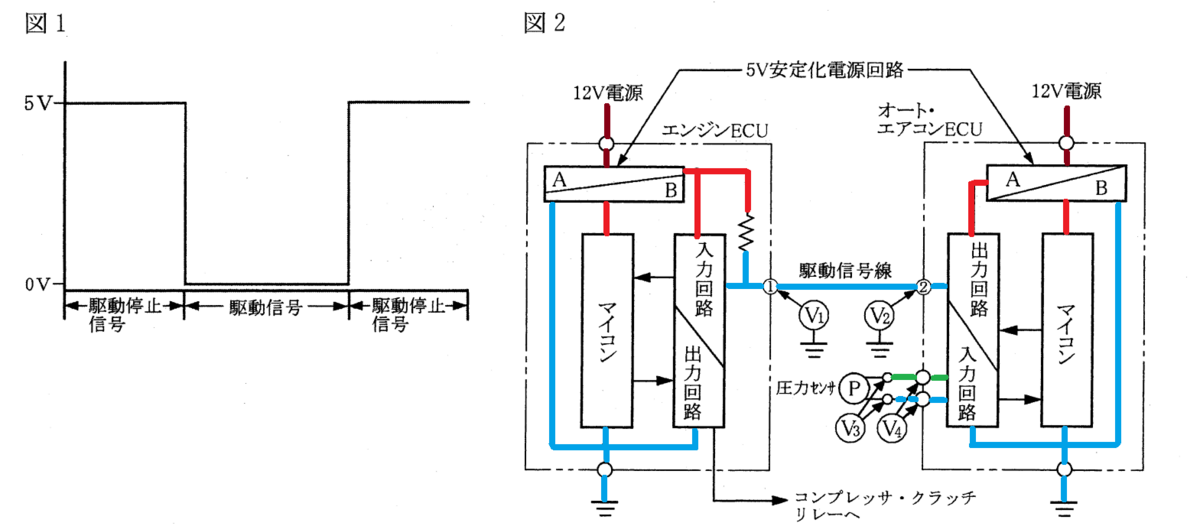

駆動停止時
駆動条件時
（1）コンプレッサ駆動停止時,V1に5Vが発生しV2に発生しなければ,①から②間の短絡が推測できる。
不適切
断線

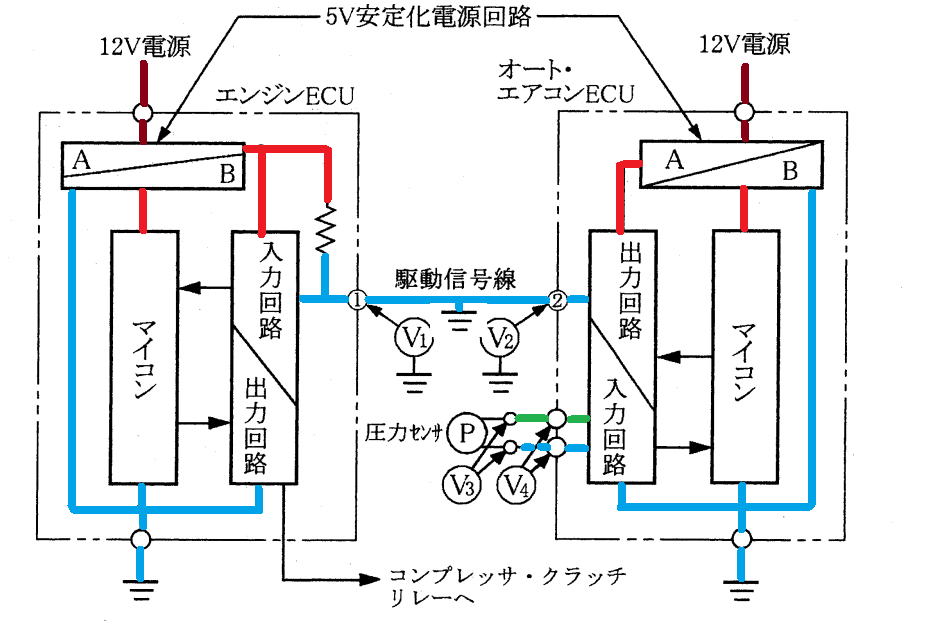

（2）コンプレッサ駆動条件時にも関わらずコンプレッサが駆動しないとき,V1とV2が0Vの場合は,オート・エアコンECUの異常が推測できる。
不適切
エンジンECU

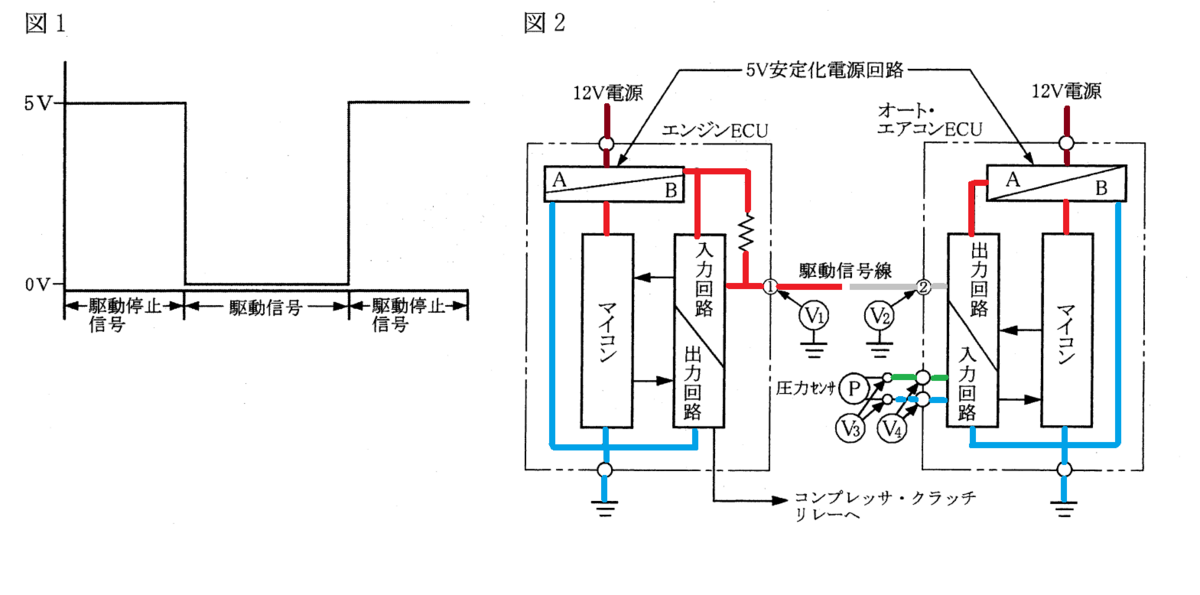

（3）コンプレッサ駆動条件時にも関わらずコンプレッサが駆動しないとき,V1が5VでV2が0Vの場合は,①から②間の断線が推測できる。
適切

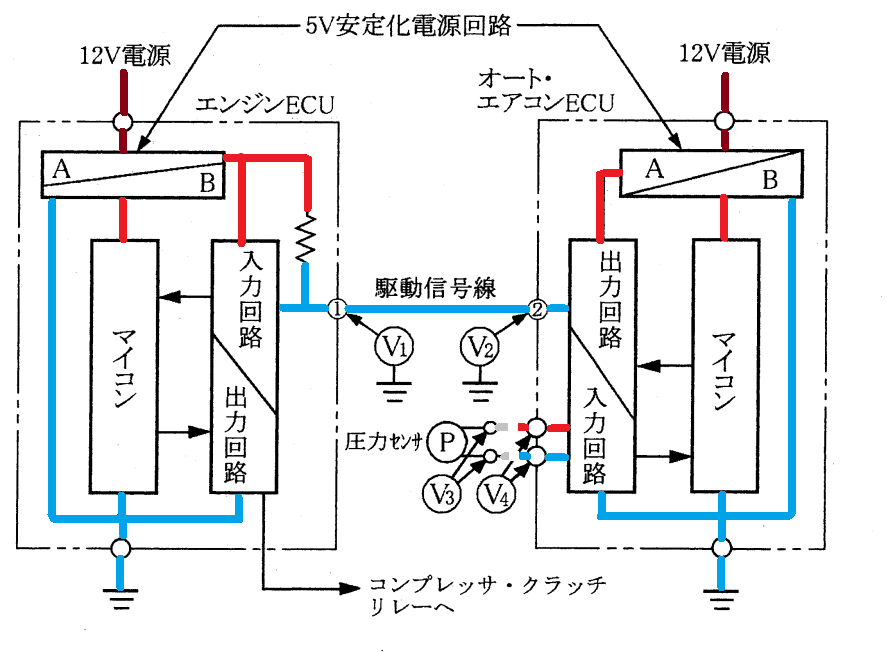

（4）コンプレッサ駆動時,V3とV4の電圧に差があるときは,圧力センサ本体の異常が推測できる。
不適切
よって答えは（3）
