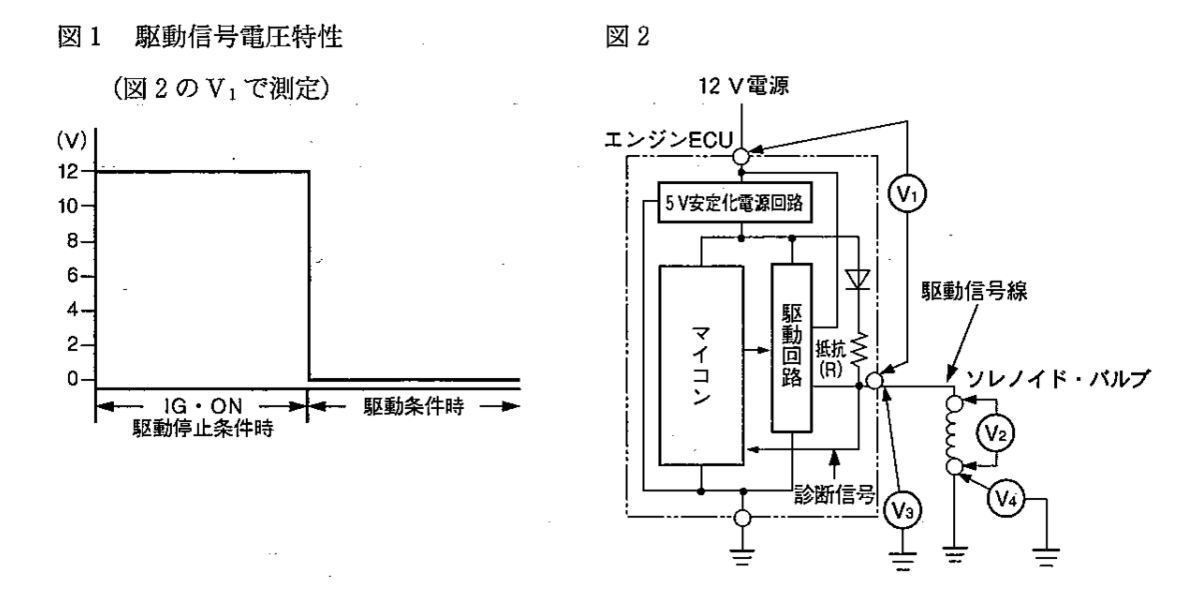

パージ・コントロール・ソレノイド・バルブなどに用いられている図1の駆動信号電圧特性をもつ図2のプランジャ式ソレノイド・バルブ回路に関する記述として,不適切なものは次のうちどれか。
(1)駆動条件時,V2に12Vが発生するにも関わらずソレノイド・バルブが作動しない場合は,ソレノイド・バルブの異常(断線,接触抵抗などの増大)が考えられる。
(2)IG・ONの駆動停止条件時,V1に12Vが,V3には診断信号電圧(5V安定化電源電圧)が発生する。
(3)駆動条件時,V3が0Vの場合には駆動信号線の短絡(地絡)が考えられる。
(4)駆動条件時,V4が0Vよりも高く発生すれば,ソレノイド・バルブ下流のアース系統の異常(断線,接触抵抗などの増大)が考えられる。
解く
IG・ONの駆動停止条件時
駆動条件時

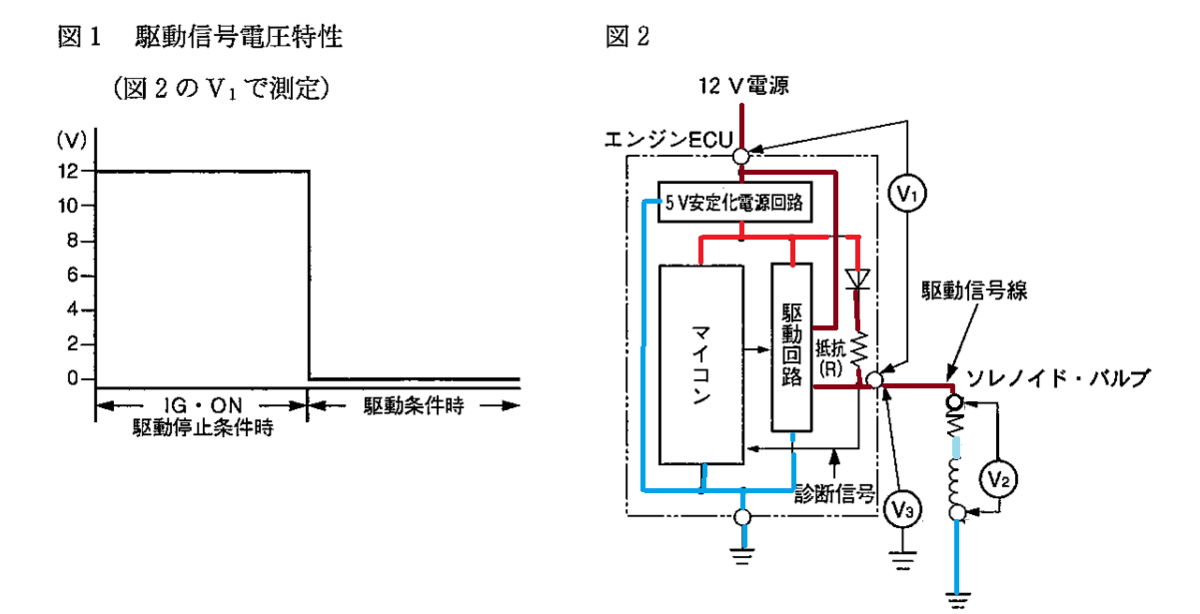

(1)駆動条件時,V2に12Vが発生するにも関わらずソレノイド・バルブが作動しない場合は,ソレノイド・バルブの異常(断線,接触抵抗などの増大)が考えられる。
適切

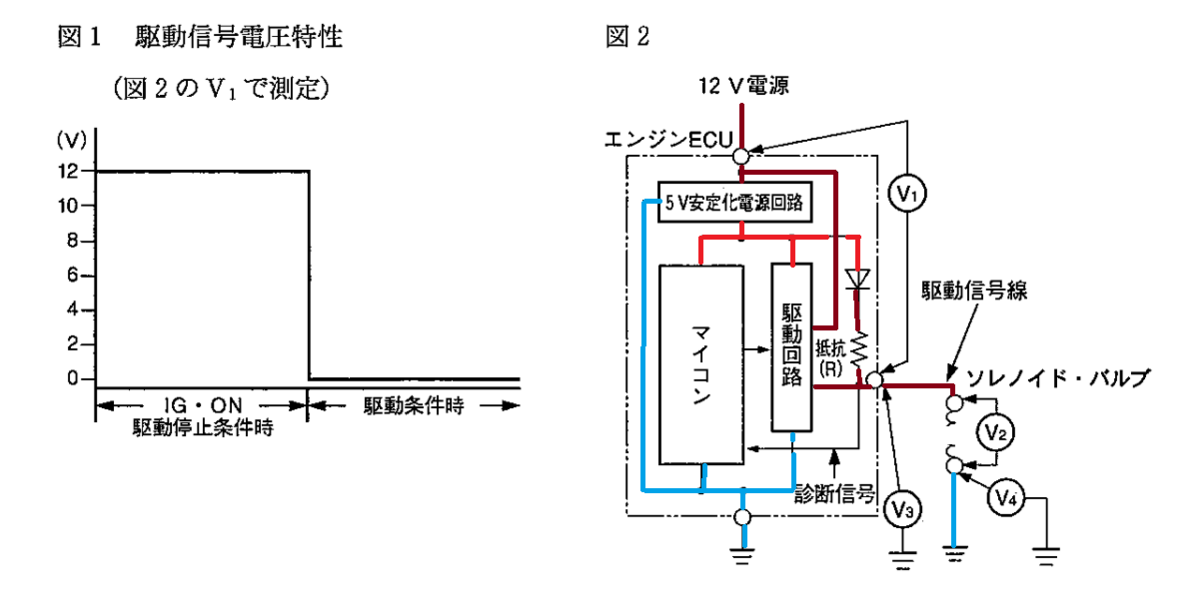

断線
接触抵抗などの増大
(2)IG・ONの駆動停止条件時,V1に12Vが,V3には診断信号電圧(5V安定化電源電圧)が発生する。
不適切
0V

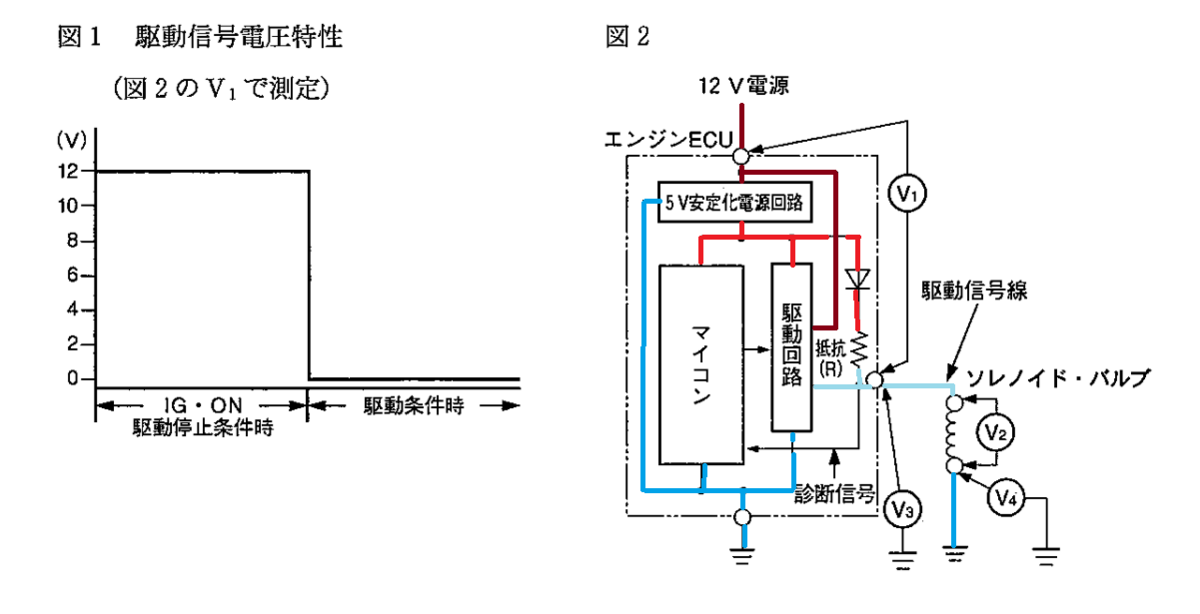

(3)駆動条件時,V3が0Vの場合には駆動信号線の短絡(地絡)が考えられる。
適切
駆動信号線の短絡(地絡)

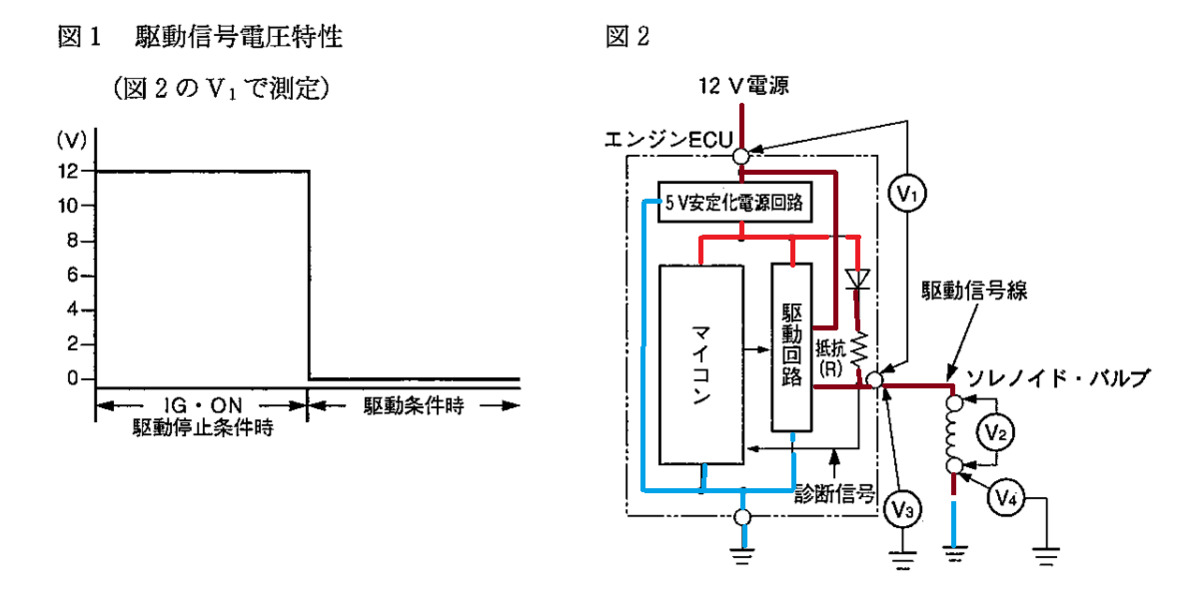

(4)駆動条件時,V4が0Vよりも高く発生すれば,ソレノイド・バルブ下流のアース系統の異常(断線,接触抵抗などの増大)が考えられる。
適切
ソレノイド・バルブ下流のアース系統の異常(断線)
ソレノイド・バルブ下流のアース系統の異常(接触抵抗などの増大)
よって答えは(2)
