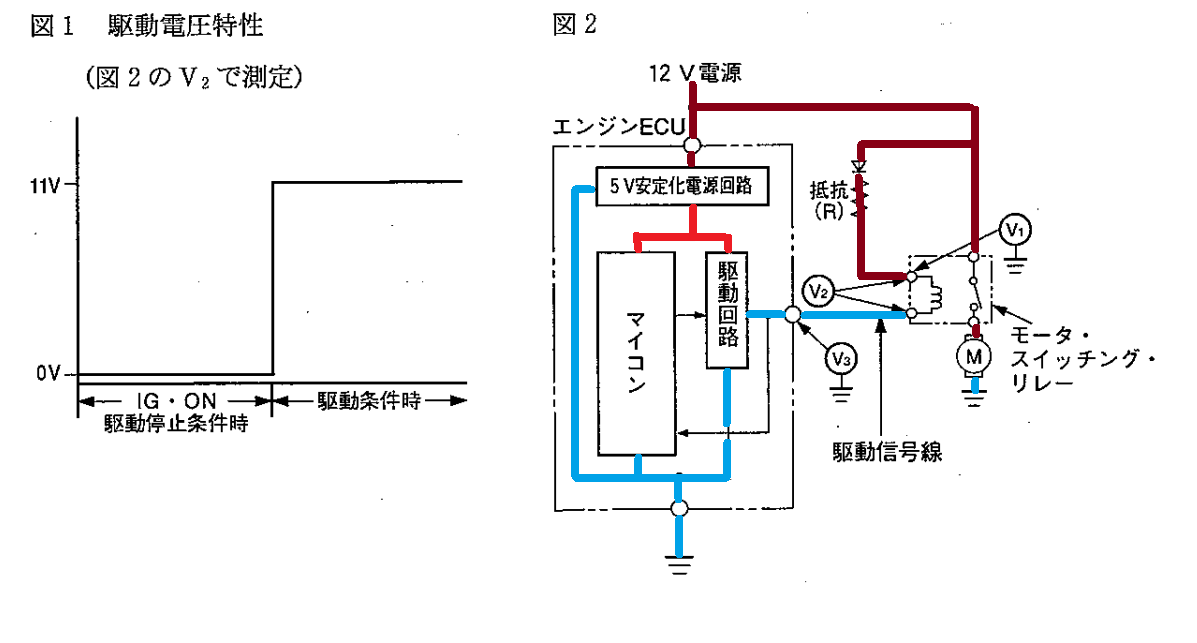

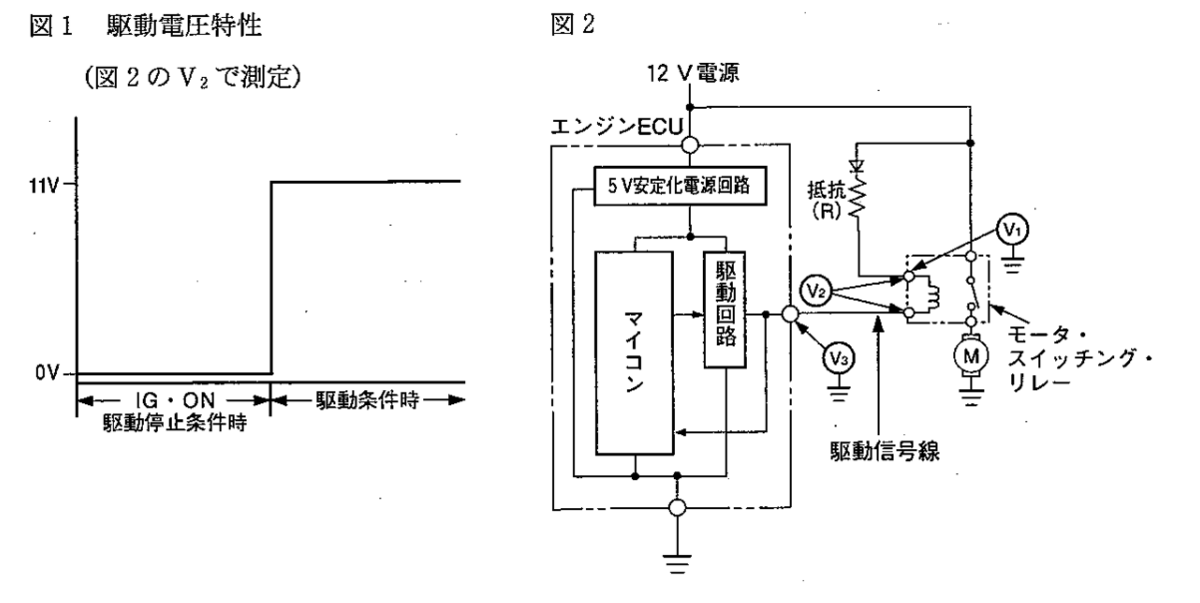

図1に示す駆動電圧特性をもつ図2のフューエル・ポンプ用DCブラシ・モータ・スイッチング・リレーの回路の点検に関する記述として,不適切なものは次のうちどれか。
(1)IG・ONの駆動停止条件時のV3が0Vの場合,V3測定部から上流側の回路に異常(断線,短絡(地絡))がないときは,ECU本体の異常が考えられる。
(2)駆動条件時のV2が約11Vの場合,駆動信号線に断線は発生していない。
(3)駆動条件時のV2が約12Vの場合,抵抗(R)の両端間の短絡が推定原因の一つとして考えられるが,リレー・コイルの断線は考えられない。
(4)駆動条件時のVlが0Vの場合,電源線(抵抗(R)を含む)の断線が考えられるが,リレー・コイルの断線は考えられない。
解く
IG・ONの駆動停止条件時
駆動条件時
(1)IG・ONの駆動停止条件時のV3が0Vの場合,V3測定部から上流側の回路に異常(断線,短絡(地絡))がないときは,ECU本体の異常が考えられる。
適切
上流側の回路に異常:断線
上流側の回路に異常:短絡
ECU本体の異常:地絡
(2)駆動条件時のV2が約11Vの場合,駆動信号線に断線は発生していない。
適切
駆動信号線に断線
(3)駆動条件時のV2が約12Vの場合,抵抗(R)の両端間の短絡が推定原因の一つとして考えられるが,リレー・コイルの断線は考えられない。
不適切
(R)の両端間の短絡が推定原因の一つとして考えられる
リレー・コイルの断線は考えられない。考えられる
(4)駆動条件時のV1が0Vの場合,電源線(抵抗(R)を含む)の断線が考えられるが,リレー・コイルの断線は考えられない。
適切
電源線(抵抗(R)を含む)の断線が考えられる
リレー・コイルの断線は考えられない。→(3)
よって答えは(3)
