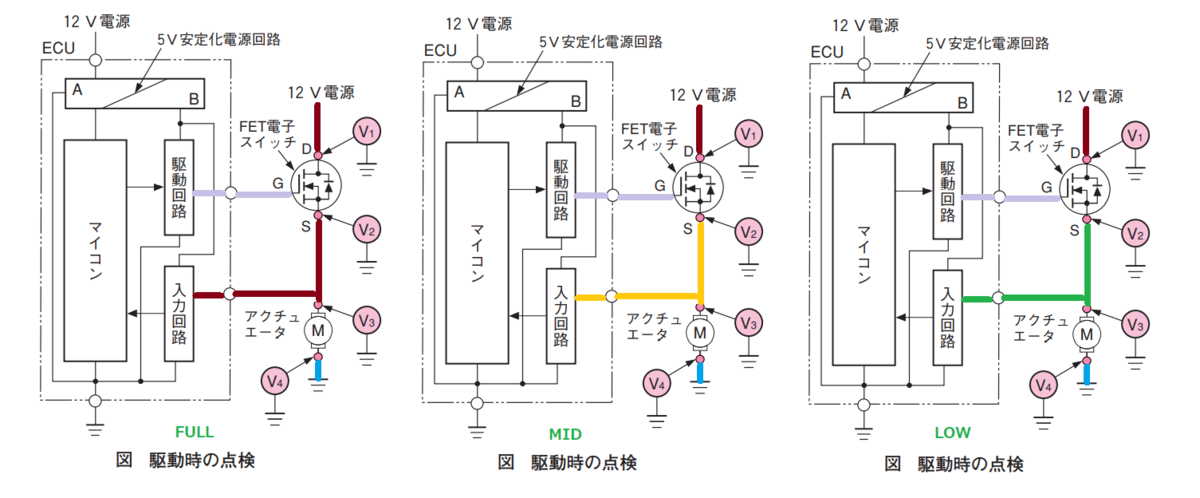

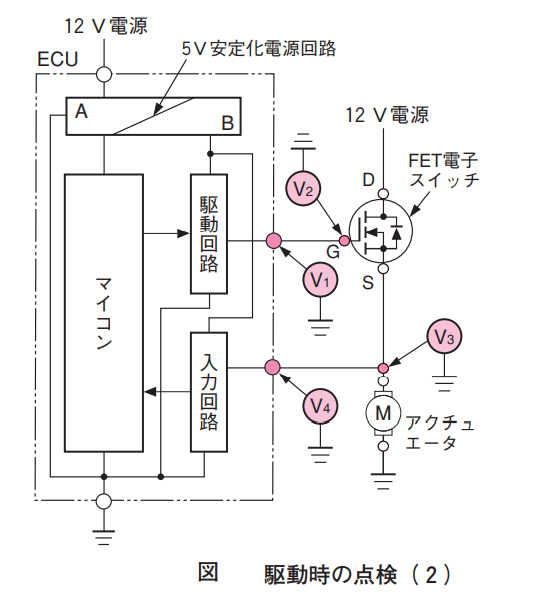

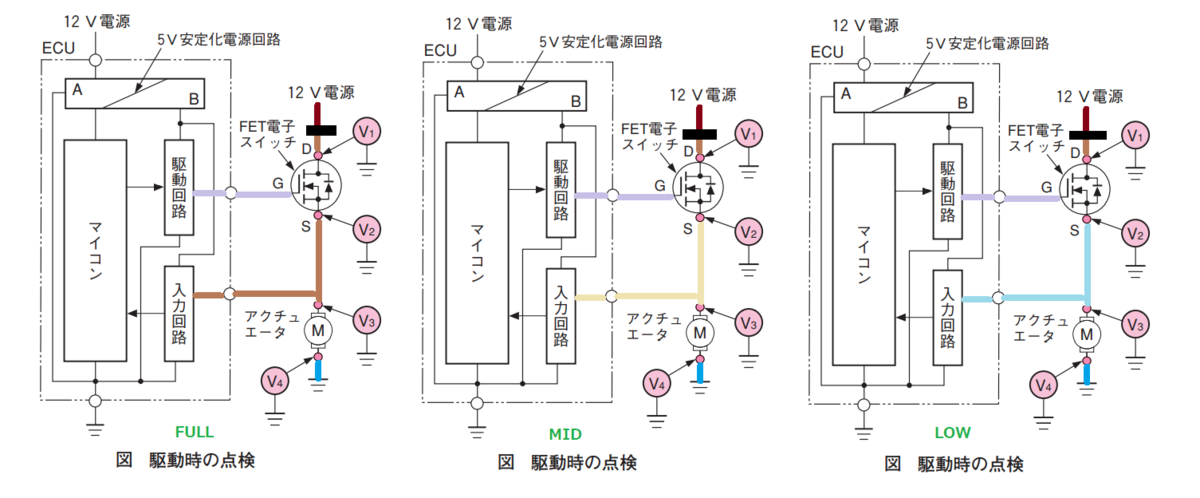

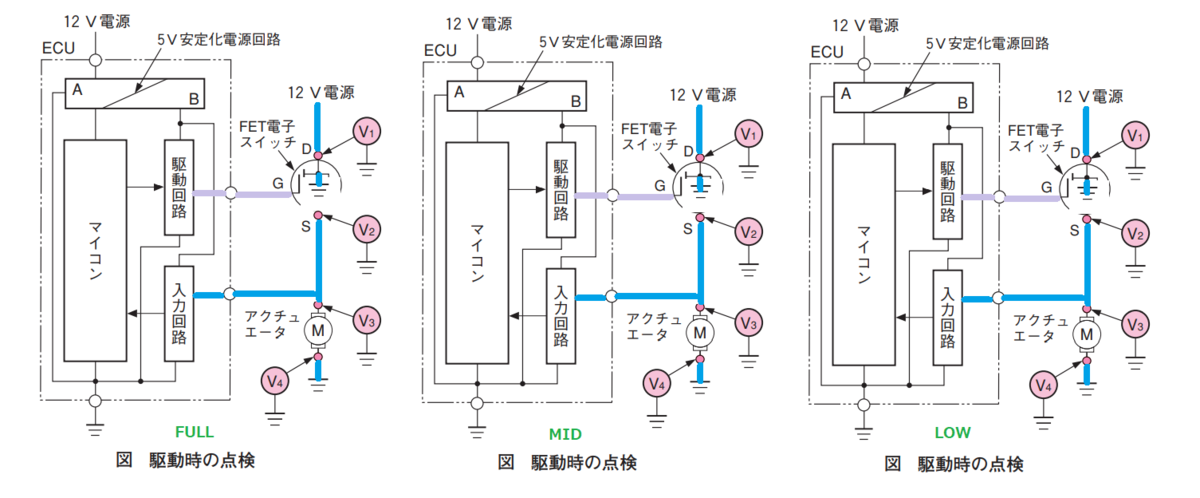

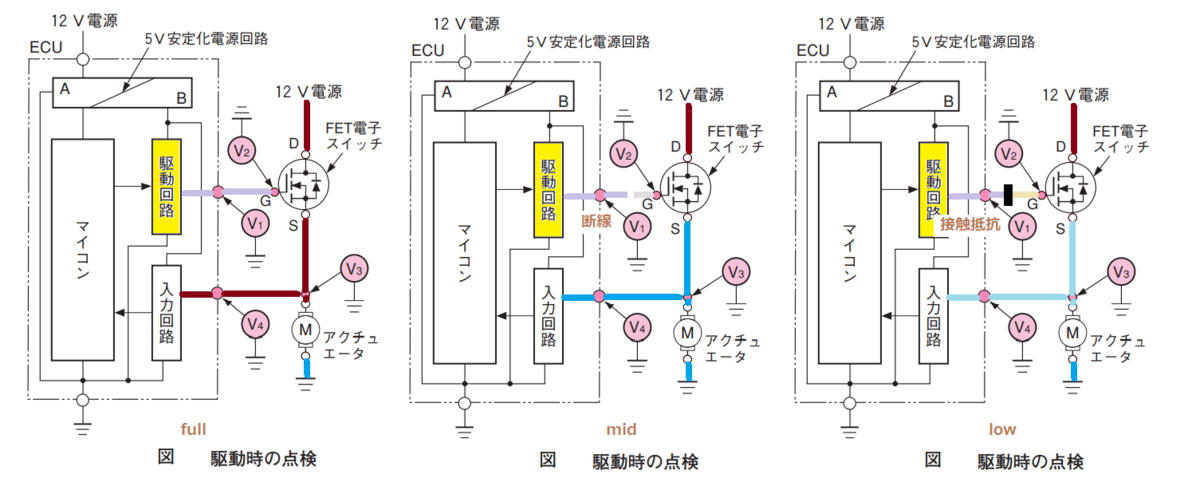

ホ.図のV1の電圧が,すべての駆動状態において電源電圧(12V)であること。
V1の電圧値が電源電圧(12V)に満たない場合には,FET電子スイッチの異常(短絡),駆動電源線の異常(断線,短絡,接触抵抗などの増大)が推測できる。
FET電子スイッチの異常(短絡),
駆動電源線の異常(断線,短絡,接触抵抗などの増大)
接触抵抗などの増大

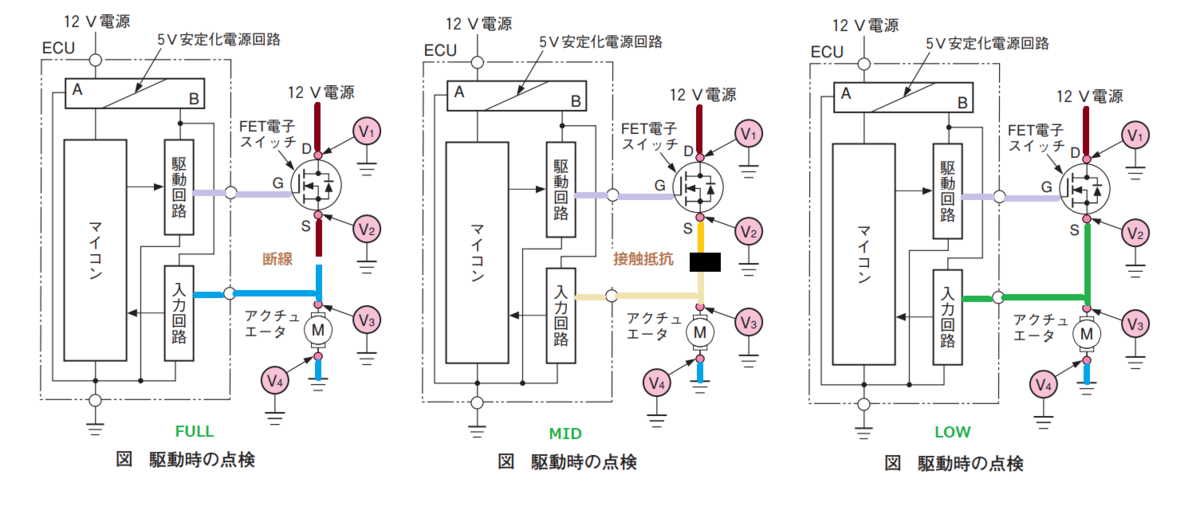

ヘ.図のV2とV3の電圧値が,すべての駆動状態において差が発生していないこと。
電圧差があれば駆動線の異常(断線,接触抵抗などの増大)が推測できる。
断線,接触抵抗などの増大

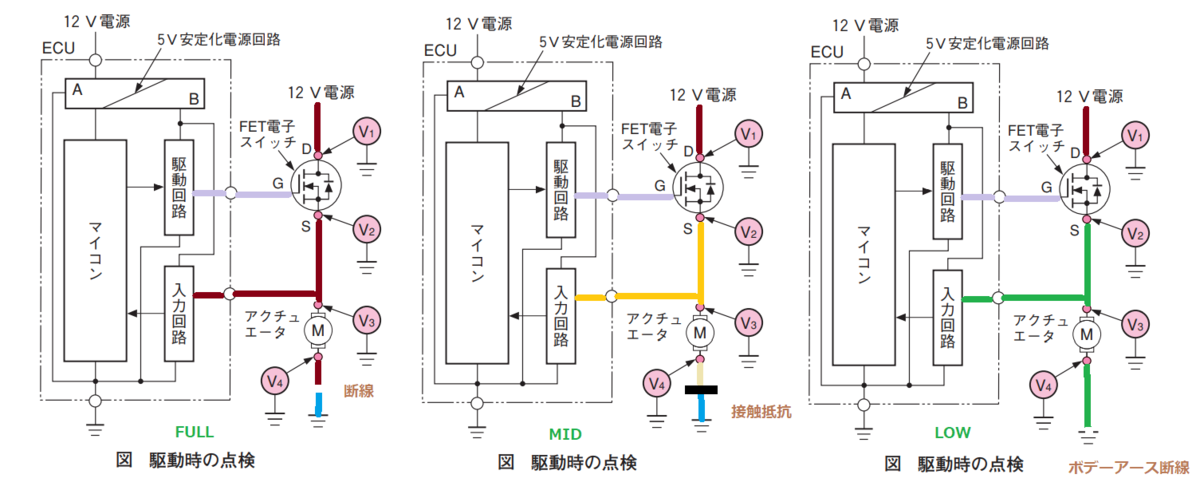

ト.図のV4には,すべての駆動状態において電圧の発生がないこと。
図のV4に電圧が発生していれば,駆動アース線及びボデー・アースの異常(断線,接触抵抗などの増大)が推測できる。

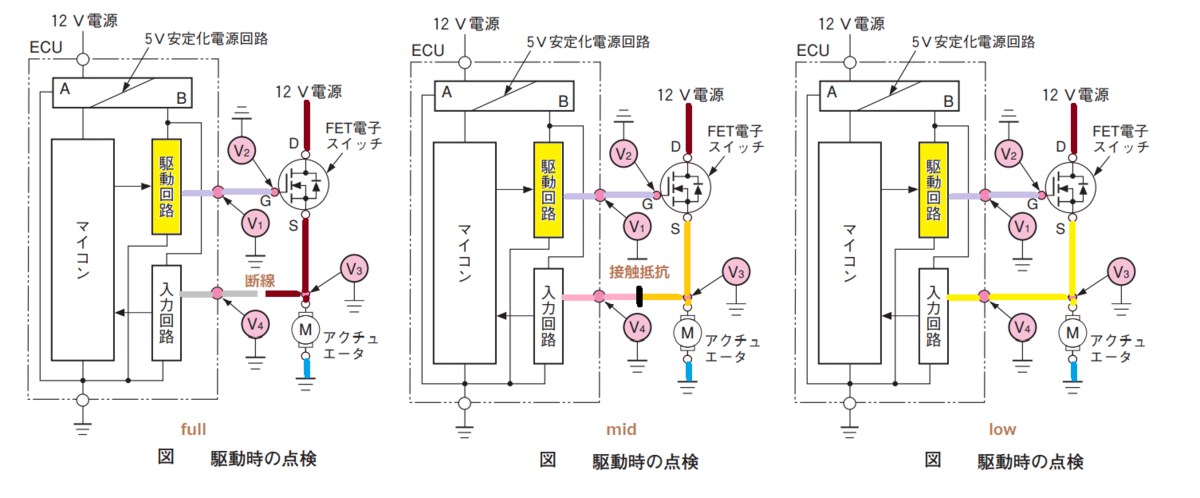

チ.Low駆動からFull駆動までを再現したとき,図のV1とV2の電圧値に差が発生しないこと。
電圧差が発生すれば駆動信号線の異常(断線,接触抵抗などの増大)が推測できる。

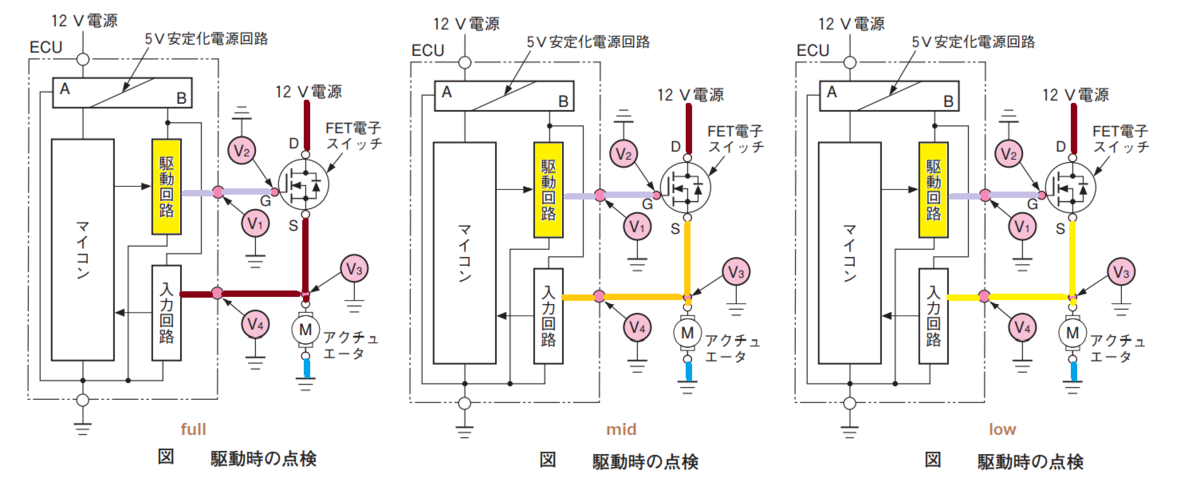

リ.Low駆動からFull駆動までを再現したとき,図のV3とV4の電圧値に差が発生しないこと。
電圧差が発生すればF/B信号線の異常(断線,接触抵抗などの増大)が推測できる。
