平成20年3月実施1級小型問題6:アクチュエータ駆動回路

6

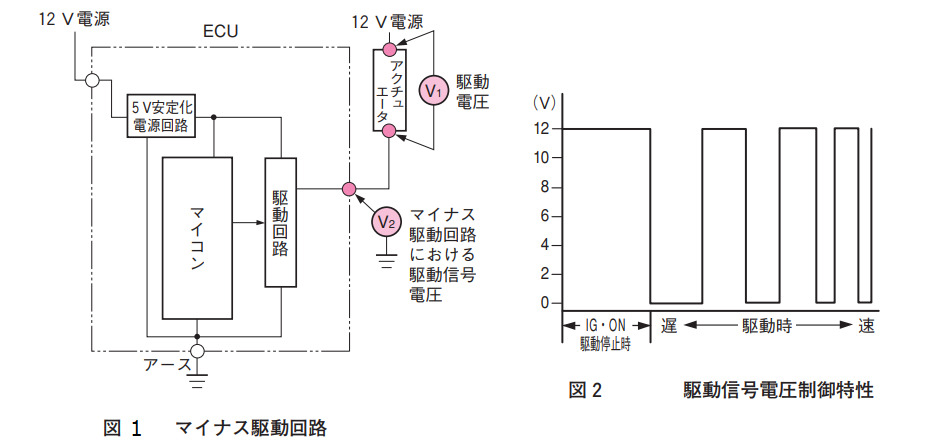

図1に示すパルスでリニア駆動を行う図2のアクチュエータ駆動回路で,アクチュエータの駆動電力に関する記述として,適切なものは次のうちどれか。

(1)駆動電力は,アクチュエータの抵抗値が一定の場合,停止状態のときが最も大きくなる。

(2)駆動電力は,アクチュエータの抵抗値が一定の場合,駆動信号電圧Ⅴの平均電圧が低くなると増大する。

(3)駆動電力は,アクチュエータの駆動電圧が一定の場合,アクチュエータの抵抗値が大きくなると増大する。

(4)駆動電力は,駆動信号電圧Ⅴの平均電圧とアクチュエータの抵抗値に比例して増大する。



解く

(1)駆動電力は,アクチュエータの抵抗値が一定の場合,停止状態のときが最も大きくなる。

不適切

電流が流れないと電力は発生しない。



(2)駆動電力は,アクチュエータの抵抗値が一定の場合,駆動信号電圧Ⅴの平均電圧が低くなると増大する。

適切

駆動信号電圧が低くなればなるほど駆動電圧は高くなるため、駆動電力は増大する。

(3)駆動電力は,アクチュエータの駆動電圧が一定の場合,アクチュエータの抵抗値が大きくなると増大する。

不適切

減少する。

(4)駆動電力は,駆動信号電圧Ⅴの平均電圧とアクチュエータの抵抗値に比例して増大する。

不適切

減少する。



よって答えは2
