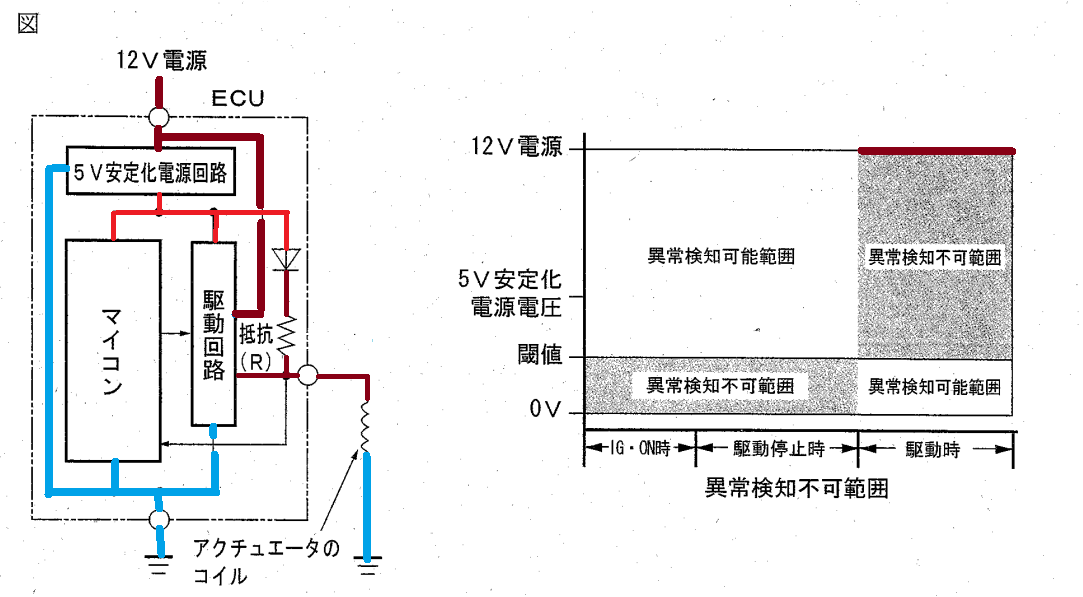

図に示す回路の異常検知に関する記述として，適切なものは次のうちどれか。
|
（3）駆動停止時にアクチュエータのコイルに断線があると，マイコンは閾値をアップ・エッジする診断信号電圧を検出して異常を検知する。 |
|
（4）駆動時にアクチュエータのコイルに断線があると，マイコンは閾値をアップ・エッジする診断信号電圧を検出して異常を検知する。」 |
解く
（1）正常の駆動停止時には，マイコンは診断信号電圧が閾値をダウン・エッジしていないと認識して正常と判断する。
不適切
（2）正常の駆動時には，マイコンは診断信号電圧が閾値をアップ・エッジしていないと認識して正常と判断する。
不適切

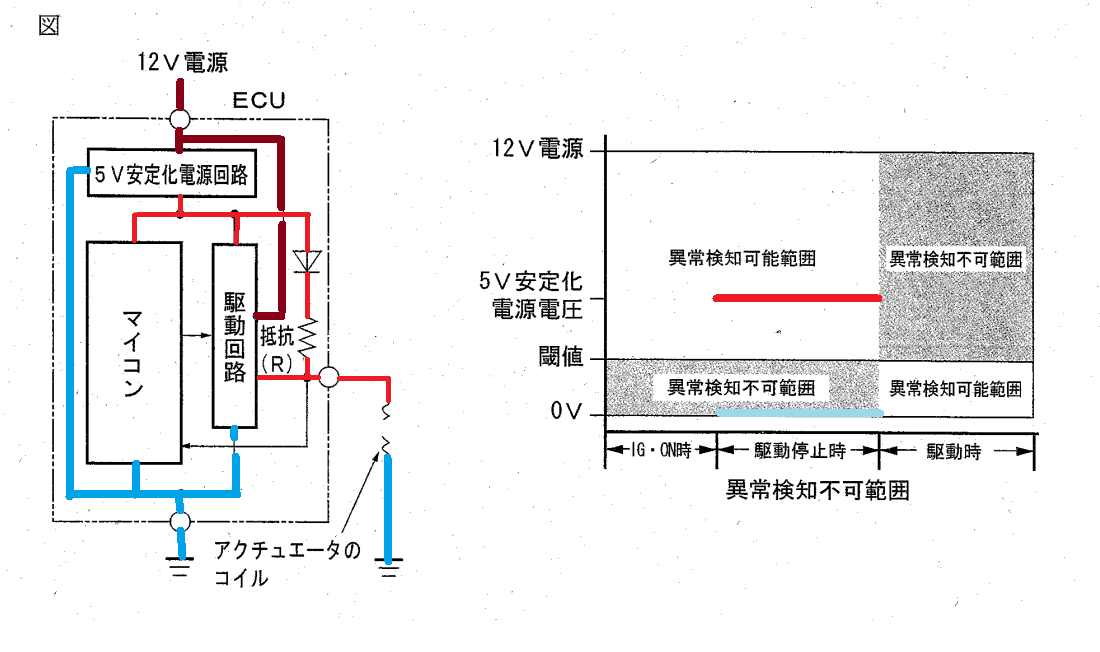

（3）駆動停止時にアクチュエータのコイルに断線があると，マイコンは閾値をアップ・エッジする診断信号電圧を検出して異常を検知する。
適切
（4）駆動時にアクチュエータのコイルに断線があると，マイコンは閾値をアップ・エッジする診断信号電圧を検出して異常を検知する。
不適切
よって答えは（3）
