ABSの前輪用モジュレータ・バルブの駆動回路:平成31年3月実施1級小型問題22

pussycat-quiet-saiki-0874.ssl-lolipop.jp

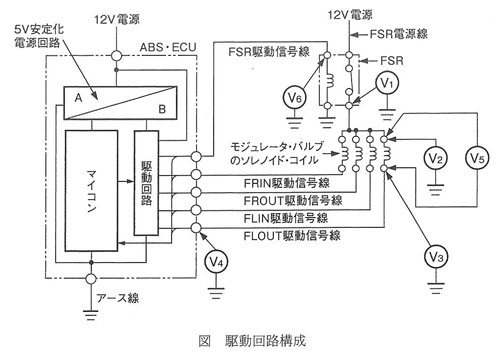

図に示すABSの前輪用モジュレータ・バルブの駆動回路の点検に関する記述として,不適切なものは次のうちどれか。

f:id:n9h28eg0:20200904115920p:plain

(1)FSRがONでモジュレータ・バルブ駆動停止時,V1,V2,V3,V4のすべてが12Vの場合は,FSR電源線からFLOUT駆動信号線の間で,異常(断線,短絡(地絡))は発生していないと考えられる。


(2)モジュレータ・バルブ駆動条件時,V6が12Vで,V1が12Vより低い場合は,FSR電源線の断線,FSR(接点側)の断線, FLOUTソレノイド・コイルの短絡(地絡),ABS・ECU本体の異常が考えられる。


(3)モジュレータ・バルブ駆動条件時,V5が12Vより低い場合は,ABS・ECU本体の異常,ABS・ECUのアース線の断線,FSR電源線の異常(断線,短絡(地絡)),FSR(接点側)の断線, FLOUTソレノイド・コイルの短絡(地絡)が考えられる。


(4)FSRがONでモジュレータ・バルブ駆動停止時,V5が12Vの場合は,ABS・ECU本体の異常及びFLOUT駆動信号線の短絡(地絡)が考えられ,V4に12Vが発生しない場合は,ABS・ECU本体の異常,FSR電源線の断線,FSR(接点側)の断線, FLOUTソレノイド・コイルの断線,FLOUT駆動信号線の異常(断線,短絡(地絡))が考えられる。

解く

(1)FSRがONでモジュレータ・バルブ駆動停止時,V1,V2,V3,V4のすべてが12Vの場合は,FSR電源線からFLOUT駆動信号線の間で,異常(断線,短絡(地絡))は発生していないと考えられる。

(1)は適切

f:id:n9h28eg0:20200904120242p:plain

(2)モジュレータ・バルブ駆動条件時,V6が12Vで,V1が12Vより低い場合は,FSR電源線の断線,FSR(接点側)の断線, FLOUTソレノイド・コイルの短絡(地絡),ABS・ECU本体の異常が考えられる。

ABS・ECU本体の異常はV1の電圧に影響を与えない
(2)は不適切

f:id:n9h28eg0:20200904120518p:plain

(3)モジュレータ・バルブ駆動条件時,V5が12Vより低い場合は,ABS・ECU本体の異常,ABS・ECUのアース線の断線,FSR電源線の異常(断線,短絡(地絡)),FSR(接点側)の断線, FLOUTソレノイド・コイルの短絡(地絡)が考えられる。

ABS・ECU本体の異常

f:id:n9h28eg0:20200904120912p:plain

ABS・ECUのアース線の断線:駆動回路停止

f:id:n9h28eg0:20200904121025p:plain

FSR電源線の異常(断線,短絡(地絡)),FSR(接点側)の断線,

f:id:n9h28eg0:20200904121148p:plain

FLOUTソレノイド・コイルの短絡(地絡)

f:id:n9h28eg0:20200904121528p:plain

(3)は適切

(4)FSRがONでモジュレータ・バルブ駆動停止時,V5が12Vの場合は,ABS・ECU本体の異常及びFLOUT駆動信号線の短絡(地絡)が考えられ,V4に12Vが発生しない場合は,ABS・ECU本体の異常,FSR電源線の断線,FSR(接点側)の断線, FLOUTソレノイド・コイルの断線,FLOUT駆動信号線の異常(断線,短絡(地絡))が考えられる。

V5が12Vの場合は,ABS・ECU本体の異常及びFLOUT駆動信号線の短絡(地絡)が考えられ,

f:id:n9h28eg0:20200904121718p:plain

V4に12Vが発生しない場合は,,ABS・ECU本体の異常,FSR電源線の断線,FSR(接点側)の断線, FLOUTソレノイド・コイルの断線,FLOUT駆動信号線の異常(断線,短絡(地絡))が考えられる。

f:id:n9h28eg0:20200904121838p:plain

(4)は適切

よって答えは(2)
