機械式油圧センサ回路の異常検知範囲:平成31年3月実施1級小型問題23

pussycat-quiet-saiki-0874.ssl-lolipop.jp

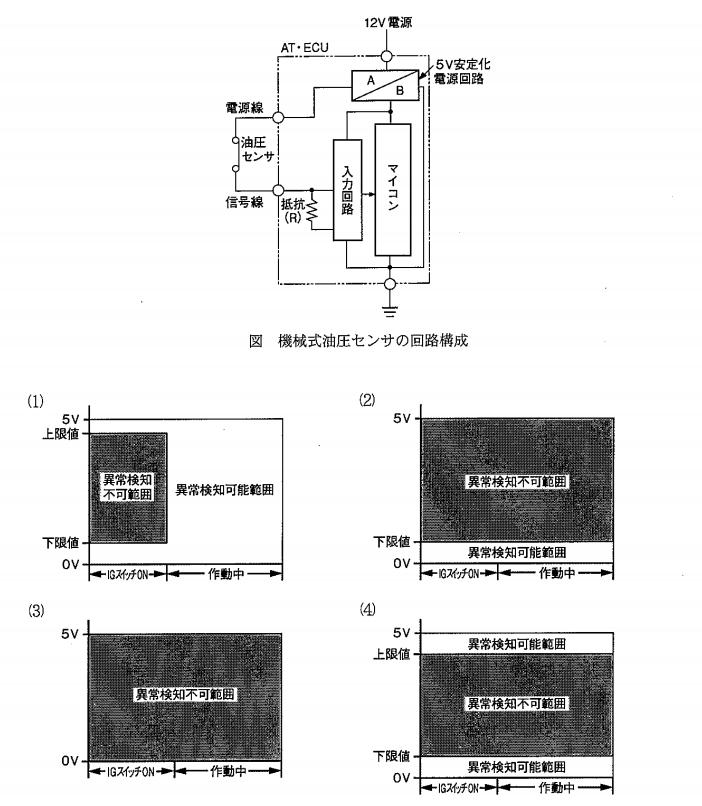

前進4段のロックアップ機構付き電子制御式ATのライン・プレッシャ・センサなどに用いられている図の機械式油圧センサ回路の異常検知範囲を示したものとして,適切なものは(1)~(4)のうちどれか。

f:id:n9h28eg0:20200905065004p:plain

解く

機械式油圧センサ回路の入力回路での信号電圧特性は以下のようになる

f:id:n9h28eg0:20200905065112p:plain

マイコンが異常検知する仕組みは,マイコン閾値と検出信号電圧を比較して行うが,常閉接点スイッチなどの単純センサの場合には,断線・短絡時に入力回路に入力される信号電圧値と正常時のセンサが作る信号電圧に同じ電圧値が混在することになり,図のように5VとOVをマイコンの上限値及び下限値の閾値と比較して異常と判断することができない。

f:id:n9h28eg0:20200905065328p:plain

よって答えは(3)
