令和6年3月実施1級小型問題1:センサに関する記述

1

センサに関する記述として,不適切なものは次のうちどれか。



(1)バキューム・センサ(圧力センサ)は,半導体チップ(シリコン・チップ)にひずみを与えることで,抵抗値が変化するピエゾ抵抗効果を利用したもので,半導体チップに作用した圧力の大小による抵抗変化で圧力値を検出する。



(2)O2センサに用いられる円筒状のジルコニア素子は,内外面に白金がコーティングされており,活性化領域(例:360℃)を超えたとき,大気側と排気ガス側の酸素濃度差により,起電力を発生させる性質がある。



(3)ノック・センサは,センサ・ボデーに固定されている振動板に5V安定化電源を加えることで,振動板上の圧電素子に掛かるカ(工ンジン全般の振動成分)に応じた起電力を発生し,ノッキングによる振動を検出する。



(4)測温抵抗体は,サーミスタと同じように温度によって抵抗値が変化する抵抗体で,サーミスタと比べ温度係数,温度抵抗変化幅,リニア変化特性,温度抵抗値精度などの温度検出精度に優れた特徴を備えている。





解く

(1)バキューム・センサ(圧力センサ)は,半導体チップ(シリコン・チップ)にひずみを与えることで,抵抗値が変化するピエゾ抵抗効果を利用したもので,半導体チップに作用した圧力の大小による抵抗変化で圧力値を検出する。

適切

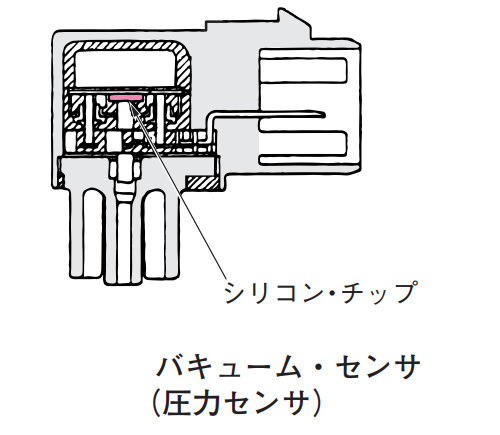

バキューム・センサ(圧力センサ)は,半導体チップ(シリコン・チップ)にひずみを与えることで,抵抗値が変化するピエゾ抵抗効果を利用したもので,半導体チップに作用した圧力の大小による抵抗変化で液体,気体などがもっている圧力値を検出する。



バキューム・センサ(圧力センサ)には,基準室に大気圧を用いたゲージ圧検出型と,基準室に真空を用いた絶対圧(アブソリュート圧)検出型があり,自動車では一般に絶対圧検出型が用いられている。

 ゲージ圧検出型は,大気圧を基準に正圧側,負圧側の検出を行うものである。

 絶対圧検出型は,真空値を基準に真空値から大気圧値及び加圧値までの検出を行うものである。

 絶対圧検出型は,インテーク・マニホールド内に発生した圧力をシリコン・チップ(ピエゾ抵抗効果素子)に作用させ,シリコン・チップは,受けた圧力によって電気抵抗が変化する。シリコン・チップには電極を設け,5V安定化電圧を加えておき,圧カの変化に応じた電流の変化をICによって,電圧の変化に置き換えてセンサ信号電圧を出力している。

(2)O2センサに用いられる円筒状のジルコニア素子は,内外面に白金がコーティングされており,活性化領域(例:360℃)を超えたとき,大気側と排気ガス側の酸素濃度差により,起電力を発生させる性質がある。

適切

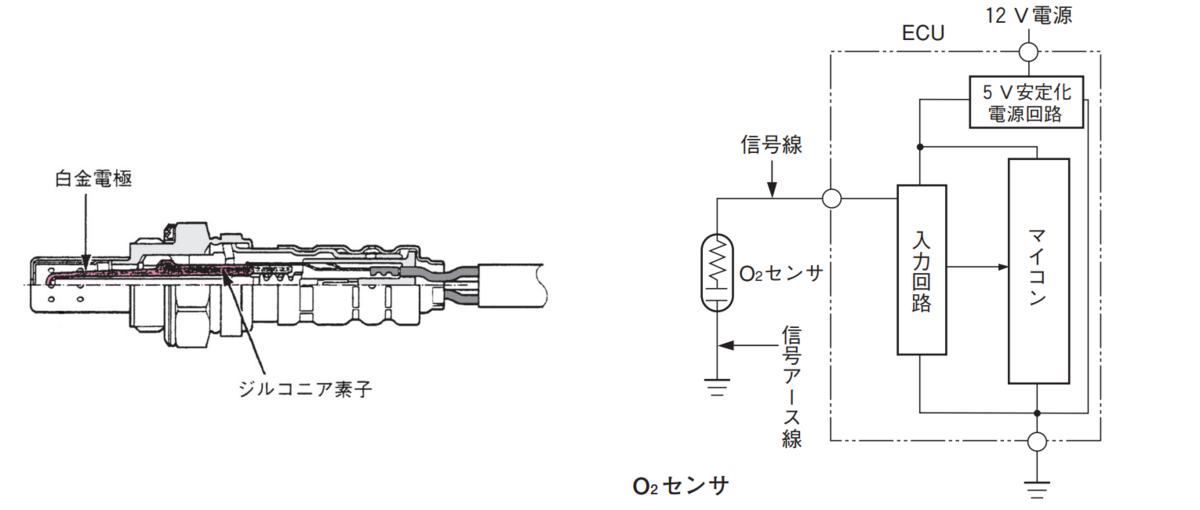

O2センサ

O2センサは,排気ガス中に含まれる酸素濃度を検出するもので,この酸素濃度を検出することで空燃比(A/F)が理論空燃比に対し,小さい(濃い)か,大きい(薄い)かを判断する。

O2センサは,円筒状のジルコニア素子の内外面に白金をコーティングしてあり,内側は大気と,外側は排気ガス接触できるようになっている。なお,ジルコニア素子は,活性化領域(例:360℃)を超えたとき,大気側と排気ガス側の酸素濃度差により,起電力を発生させる性質がある。

信号電圧を作る回路構成は,図に示すもので,エンジン運転中に排出される排気ガス中の酸素濃度の変化に応じて発生する起電力の信号電圧が作られ,入力回路を介してマイコンに入力される。

マイコンは,リアル・タイムで燃料噴射量を制御する必要から,O2センサからの入力信号電圧により,燃焼状態を判断すると共に,エンジン制御などに関係するそのほかのセンサから,エンジンの負荷条件を検出して必要に応じ燃料噴射量を補正する。

(3)ノック・センサは,センサ・ボデーに固定されている振動板に5V安定化電源を加えることで,振動板上の圧電素子に掛かるカ(工ンジン全般の振動成分)に応じた起電力を発生し,ノッキングによる振動を検出する。

不適切

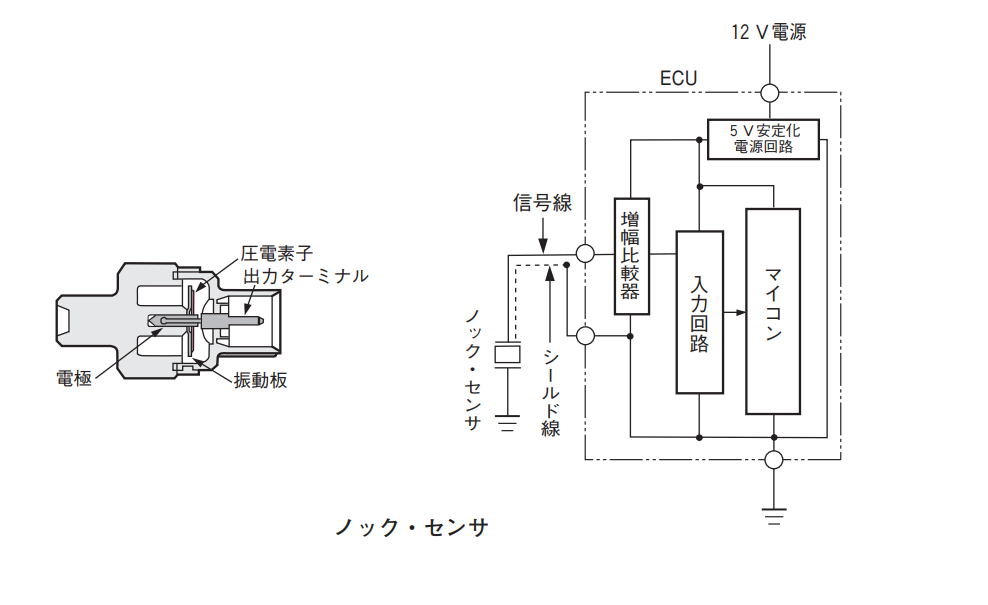

ノック・センサ

図に示すノック・センサは,シリンダ・ブロックに取り付けられており,工ンジンの高負荷時に発生するノッキングによる振動を検出している。

ECUは,振動が規定値を超えたとき,点火時期を最適に制御(遅角)することでノッキングを低減させる。

ノック・センサは,振動板をセンサ・ボデーに固定し,振動板上に圧電素子(圧力を加えると起電力を発生させる特殊な素子)が組み付けられている。この圧電素子には電極が設けられ,一方の電極は出力ターミナル,他方の電極はノック・センサ・ボデーに接続されている。

ノック・センサの発生起電力は,エンジン全般の振動成分(共振型ではノック領域だけを検出しているものもある。)を含有しており,この振動成分は,2気筒,直列4気筒,直列6気筒,V型8気筒でそれぞれ異なり,シリンダ・ブロックの材料組成条件にも関係し,鋳鉄製プロックとアルミ合金製プロックでは,ノッキングの周波数が異なる。

信号電圧を作る回路構成は,図に示すもので,センサが発生する自己起電力で信号電圧が作られ,増幅比較器,入力回路を介してマイコンに入力される。

(4)測温抵抗体は,サーミスタと同じように温度によって抵抗値が変化する抵抗体で,サーミスタと比べ温度係数,温度抵抗変化幅,リニア変化特性,温度抵抗値精度などの温度検出精度に優れた特徴を備えている。

適切

測温抵抗体は,サーミスタと同じように温度によって抵抗値が変化する抵抗体で,サーミスタと比べ温度係数,温度抵抗変化幅,リニア変化特性,温度抵抗値精度などの温度検出精度に優れた特徴を備えている。





よって答えは3
