平成22年3月実施1級小型問題19:前進4段のロックアップ機構付き電子制御式ATのライン・プレッシャ制御

前進4段のロックアップ機構付き電子制御式ATのライン・プレッシャ制御に関する記述として,不適切なものは次のうちどれか。



(1)エンジン・ブレーキ時のDレンジ4速から2レンジにダウン・シフトした場合,AT内部のクラッチに大きな駆動力が加わるため,ライン・プレッシャを通常の変速時より高くしている。



(2)AT・ECUはエンジンの負荷を車速センサの信号で判断し,車速をもとにライン・プレッシャ特性が設定されているため,車速が増すに従ってライン・プレッシャは高くなりクラッチやバンドの締結力を強めている。



(3)ATFが低温(-10℃以下)のときは,AT内部のクラッチやブレーキに作動遅れが発生するため,アクセル開度には関係なくライン・プレッシャを常に最高圧にしている。



(4)Rレンジでは,減速比が大きいため動力伝達容量を高めるためにD,2,1レンジよりライン・プレッシャを高めている。



解く



(1)エンジン・ブレーキ時のDレンジ4速から2レンジにダウン・シフトした場合,AT内部のクラッチに大きな駆動力が加わるため,ライン・プレッシャを通常の変速時より高くしている。

適切

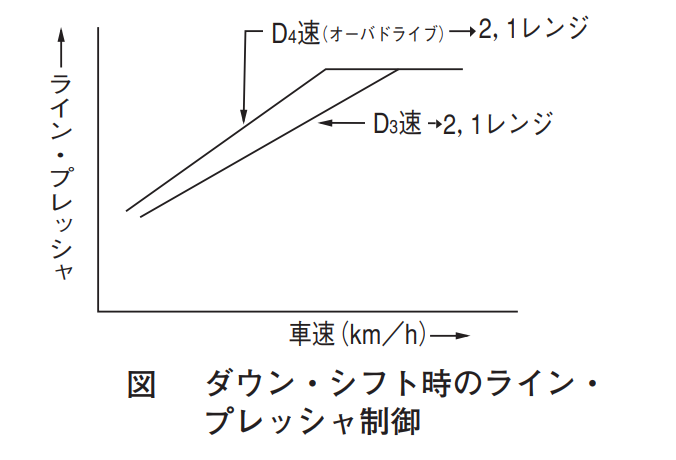

エンジン・ブレーキ時のラインプレッシャ制御

Dレンジ第4速(オーバドライブ)又は,Dレンジ第3速で走行中に2レンジにダウン・シフトした場合AT内部のクラッチに大きな駆動力が加わるため,クラッチ作動油圧又は,ライン・プレッシャを通常のライン・プレッシャより高く設定する必要がある。アクセル開度1/16以下で,Dレンジ第4速(オーバドライブ)から2レンジ又は,1レンジにダウン・シフトした場合とDレンジ第3速から2レンジ又は,1レンジにダウン・シフトした場合ではクラッチに加わる駆動力が異なるため,のようにそれぞれに最適なライン・プレッシャ特性を設定している。


(2)AT・ECUはエンジンの負荷を車速センサの信号で判断し,車速をもとにライン・プレッシャ特性が設定されているため,車速が増すに従ってライン・プレッシャは高くなりクラッチやバンドの締結力を強めている。

不適切

通常時のラインプレッシャ制御

 ECUがエンジンの負荷をスロットル・ポジション・センサの信号より判断し,スロットル開度をもとにライン・プレッシャ特性を設定している。また,のようにアクセル開度が増すに従ってライン・プレッシャは高くなりクラッチやバンドの締結力を強めている。

なお,Rレンジでは,減速比が大きいため動力伝達容量を高めるためにD,2,1レンジよりライン・プレッシャを高めている。


(3)ATFが低温(-10℃以下)のときは,AT内部のクラッチやブレーキに作動遅れが発生するため,アクセル開度には関係なくライン・プレッシャを常に最高圧にしている。

適切

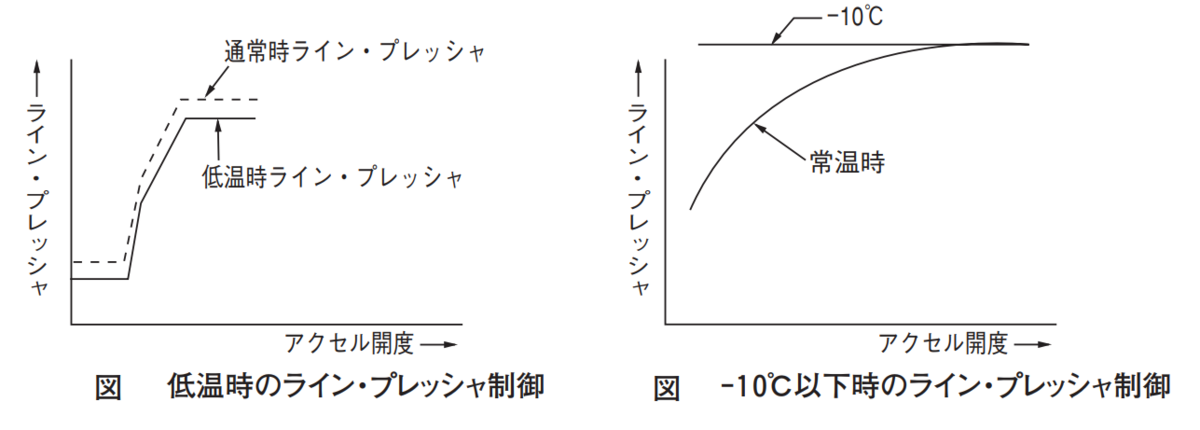

 低温時のラインプレッシャ制御

 ATFが低温時の場合,粘性変化のために起こる変速時のショックを防止するために油温60℃以下では図左のように変速時のライン・プレッシャを通常時より低く調圧している。

また,ATFの温度が定められた温度以下(-10℃)になったとき,クラッチやブレーキなどの作動遅れが発生するため,図右のようにアクセル開度に関係なくライン・プレッシャを常に最高圧にしている。


(4)Rレンジでは,減速比が大きいため動力伝達容量を高めるためにD,2,1レンジよりライン・プレッシャを高めている。

適切

2)より



よって答えは2
