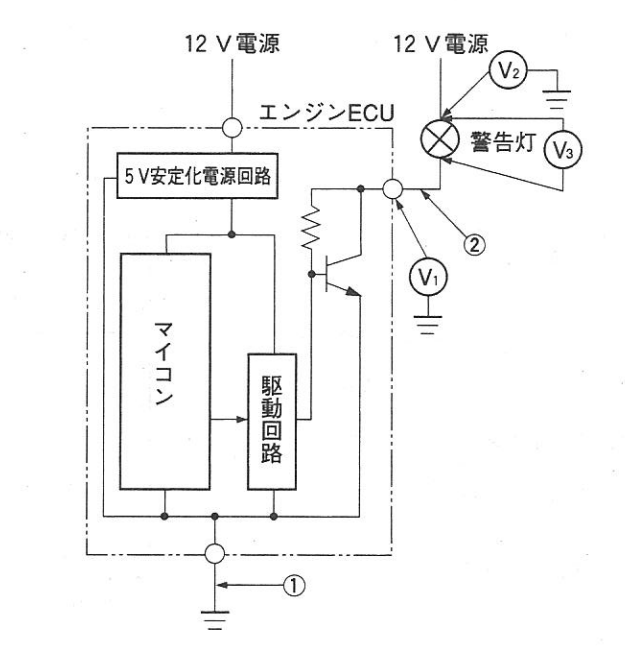

図に示す警告灯の回路の点検に関する記述として,不適切なものは次のうちどれか。
|
（1）駆動（点灯）条件時,V3が0Vで,かつ,警告灯が正常の場合は①の箇所の断線が考えられる。 |
|
（2）駆動停止（消灯）条件時,Vlが0Vのときは,②の箇所の短絡（地絡）が考えられる。 |
|
（3）駆動（点灯）条件時,V3が12Vで,かつ,警告灯が点灯しないときは,警告灯の断線が考えられる。 |
|
（4）駆動（点灯）条件時,Vl,V2,V3が0Vのときは,②の箇所の短絡（地絡）が考えられる。 |
解く

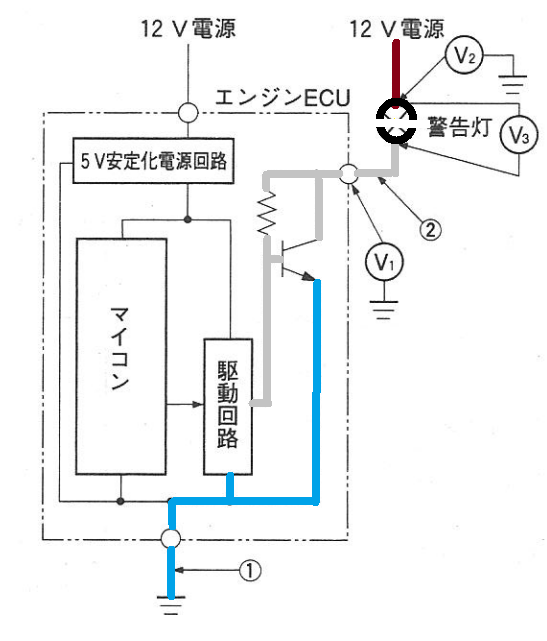

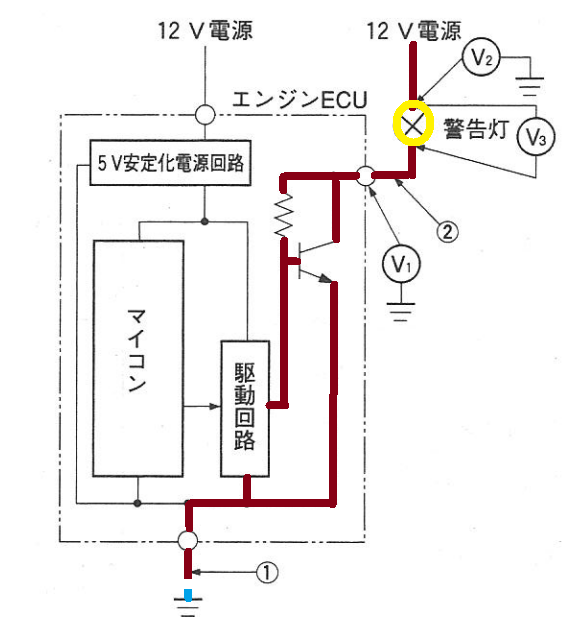

（1）駆動（点灯）条件時,V3が0Vで,かつ,警告灯が正常の場合は①の箇所の断線が考えられる。
適切

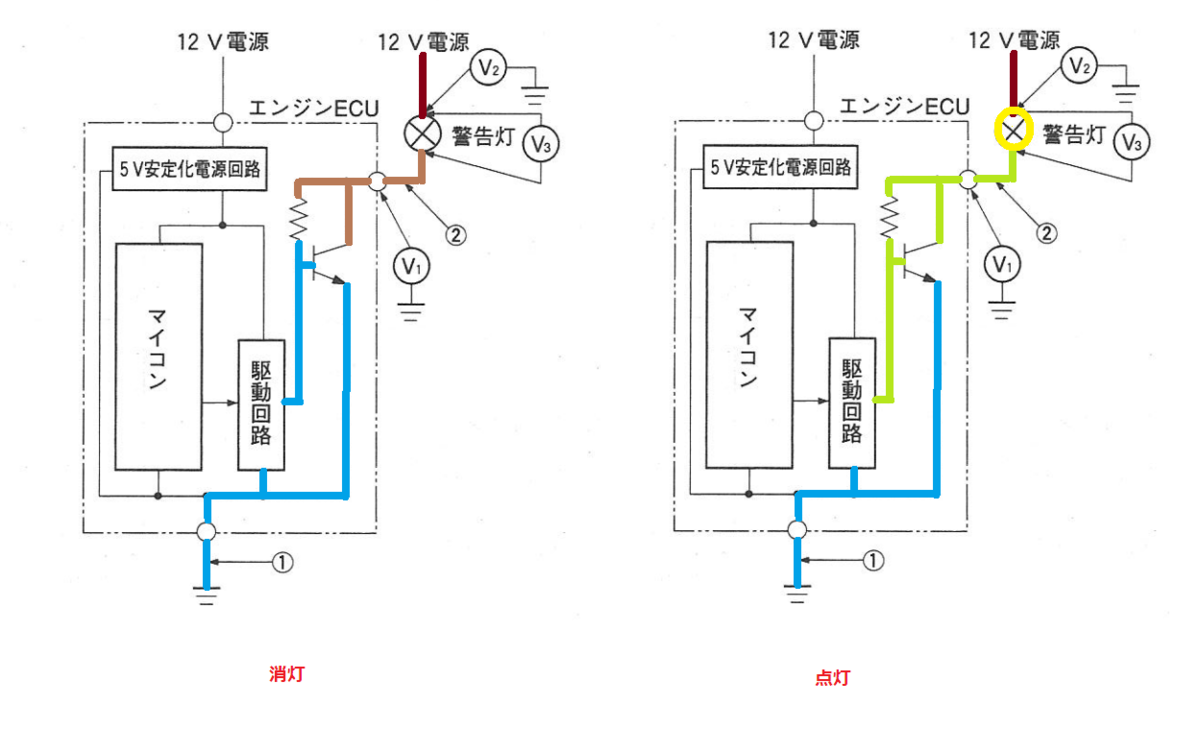

（2）駆動停止（消灯）条件時,Vlが0Vのときは,②の箇所の短絡（地絡）が考えられる。
適切

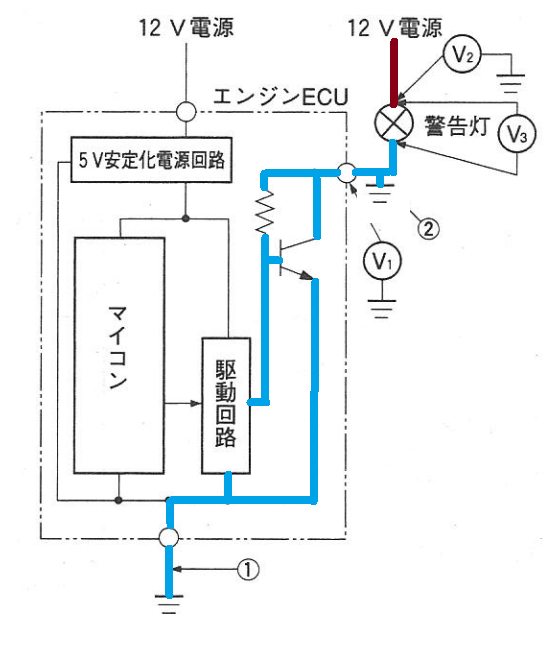

（3）駆動（点灯）条件時,V3が12Vで,かつ,警告灯が点灯しないときは,警告灯の断線が考えられる。
適切

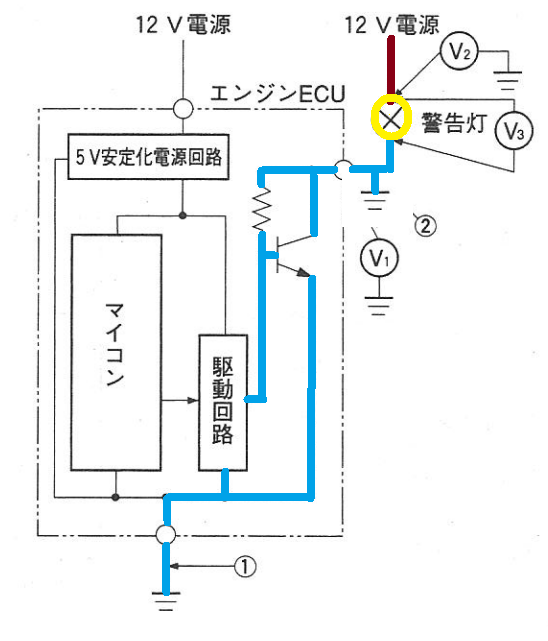

（4）駆動（点灯）条件時,Vl,V2,V3が0Vのときは,②の箇所の短絡（地絡）が考えられる。
不適切
V2,V3は12V
よって答えは 4
