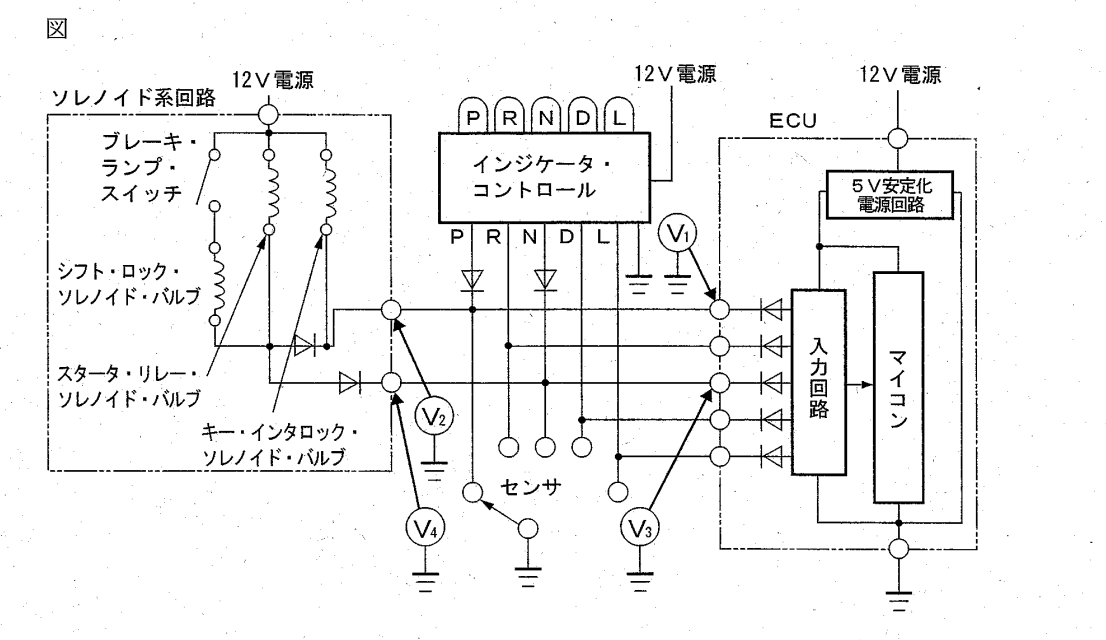

図に示す電子制御式ATのシフト・ポジション・センサ回路の点検に関する記述として，不適切なものは次のうちどれか。
|
（1）Pレンジのとき，V1の電圧が5V，V2の電圧が0Vの場合は，Pレンジの信号回路に断線があり異常検知される。 |
|
（2）V1の電圧が常に0Vの場合は，Pレンジ以外のレンジで異常検知される。 |
|
（3）Nレンジのとき，V3，V4の電圧が共に12Vの場合は，Nレンジの信号回路に断線がある。 |
|
（4）Pレンジのとき，V2，V4の電圧が共に0V，V3の電圧が12V，かつ，NレンジのときV3の電圧が0Vの場合はソレノイド系回路に断線がある。 |
解く

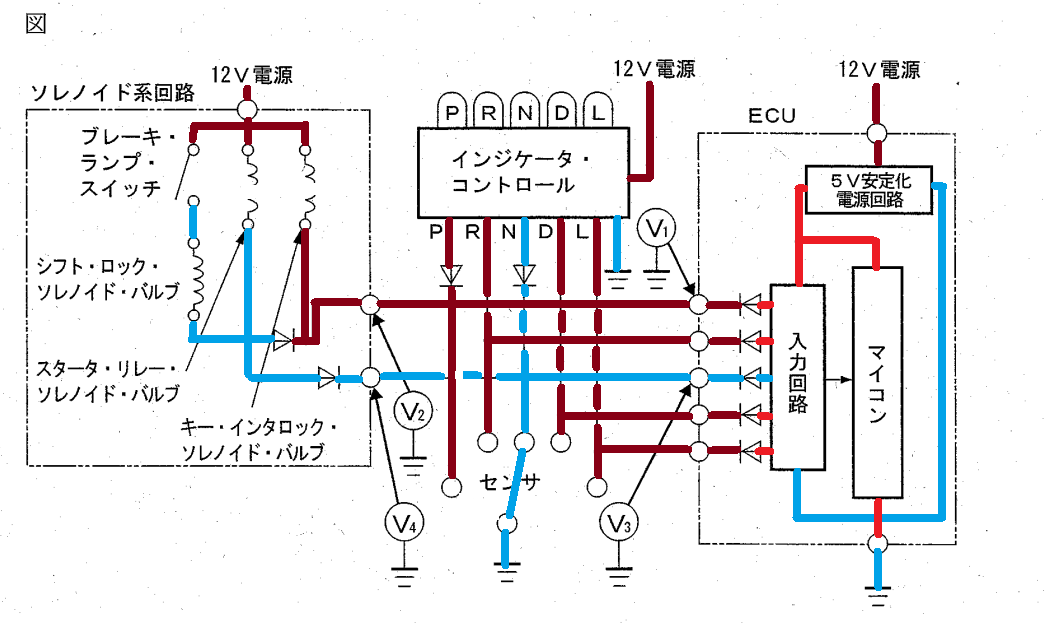

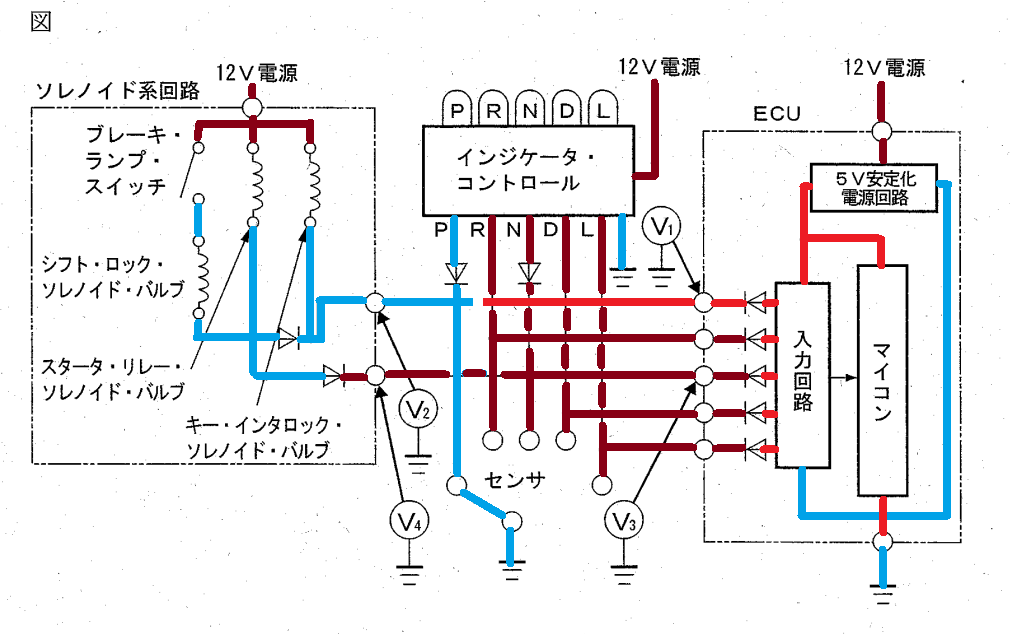

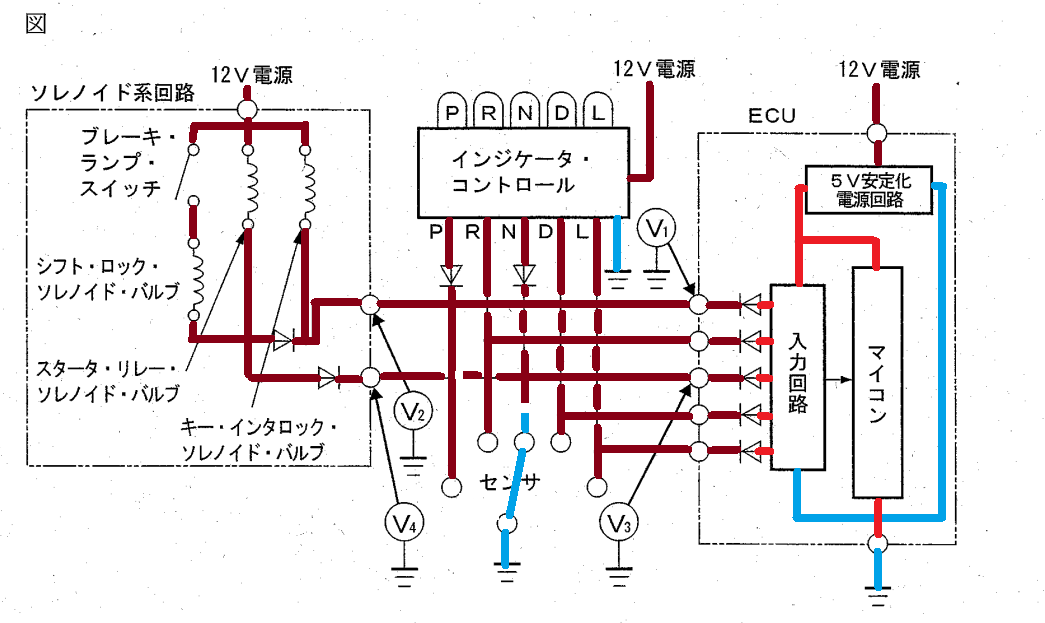

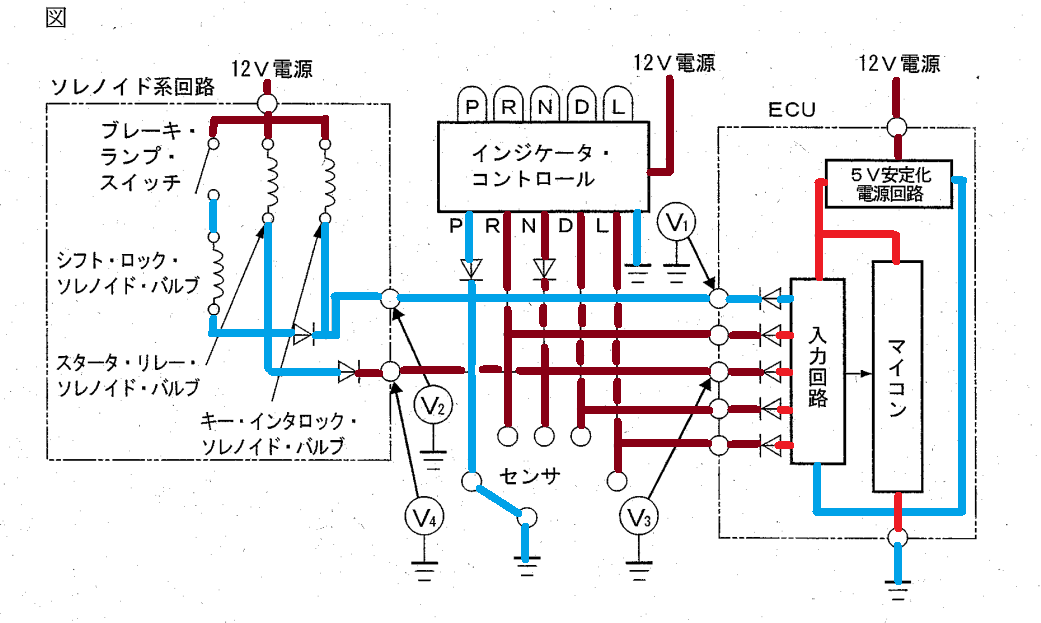

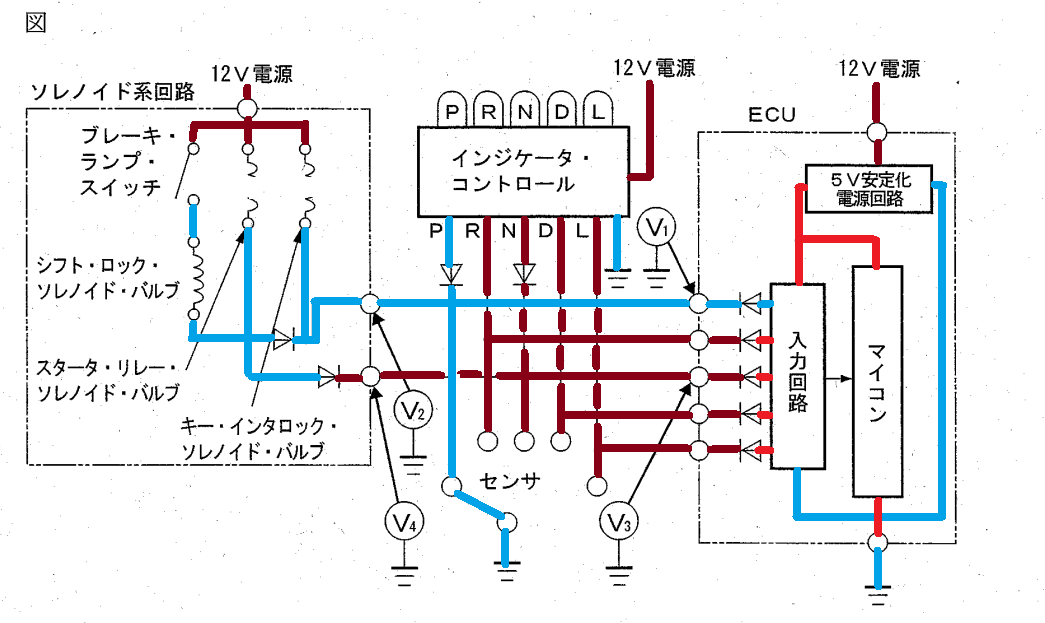

（1）Pレンジのとき，V1の電圧が5V，V2の電圧が0Vの場合は，Pレンジの信号回路に断線があり異常検知される。
適切
（2）V1の電圧が常に0Vの場合は，Pレンジ以外のレンジで異常検知される。
適切
PレンジのみV1は0V
（3）Nレンジのとき，V3，V4の電圧が共に12Vの場合は，Nレンジの信号回路に断線がある。
適切
Nレンジ
Nレンジの信号回路：断線
（4）Pレンジのとき，V2，V4の電圧が共に0V，V3の電圧が12V，かつ，NレンジのときV3の電圧が0Vの場合はソレノイド系回路に断線がある。
不適切
ソレノイド断線：Pレンジ
V4が0Vになりえない
ソレノイド断線：Nレンジ
V2が0Vになりえない
よって答えは（4）
