図に示すハンドルの舵角センサ等に用いられる,光学式の周波数信号センサの異常検知に関する記述として,不適切なものは次のうちどれか。
(1)②の箇所に断線がある場合,入力回路に5V安定化電源回路から抵抗(R)を経由した5V一定の信号電圧が入力されるため異常検知を行う。
(2)①の箇所に断線がある場合,入力回路に0V一定の信号電圧が入力されるため異常検知を行う。
(3)④の箇所にボデーとの短絡がある場合,入力回路に0V一定の信号電圧が入力されるため異常検知を行う。
(4)③の箇所に断線がある場合,入力回路に0V一定の信号電圧が入力されるため異常検知を行う。
解く

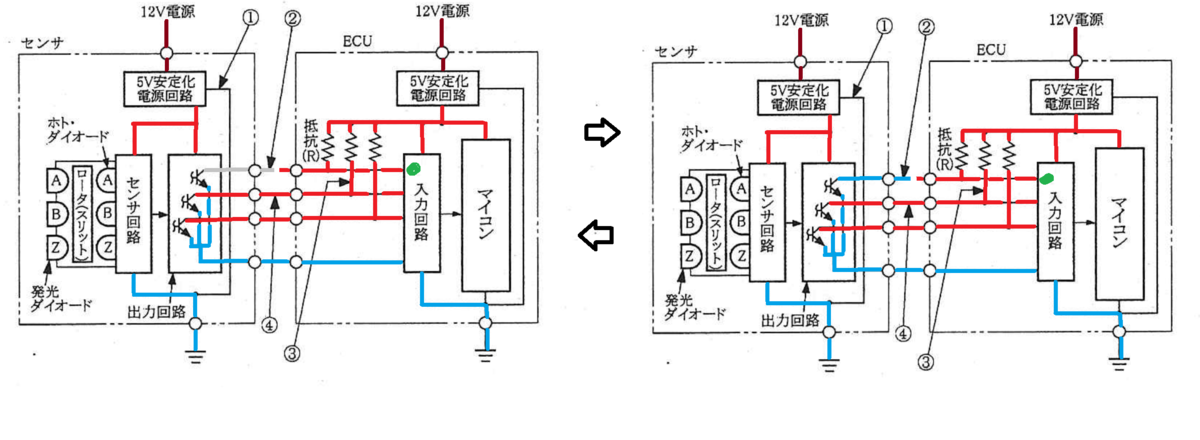

(1)②の箇所に断線がある場合,入力回路に5V安定化電源回路から抵抗(R)を経由した5V一定の信号電圧が入力されるため異常検知を行う。
適切

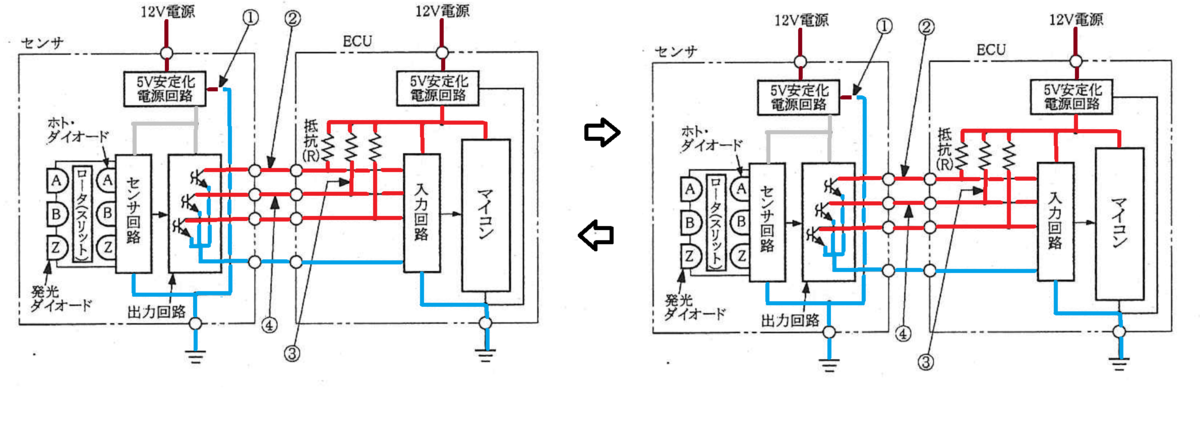

(2)①の箇所に断線がある場合,入力回路に0V一定の信号電圧が入力されるため異常検知を行う。
不適切
5V一定

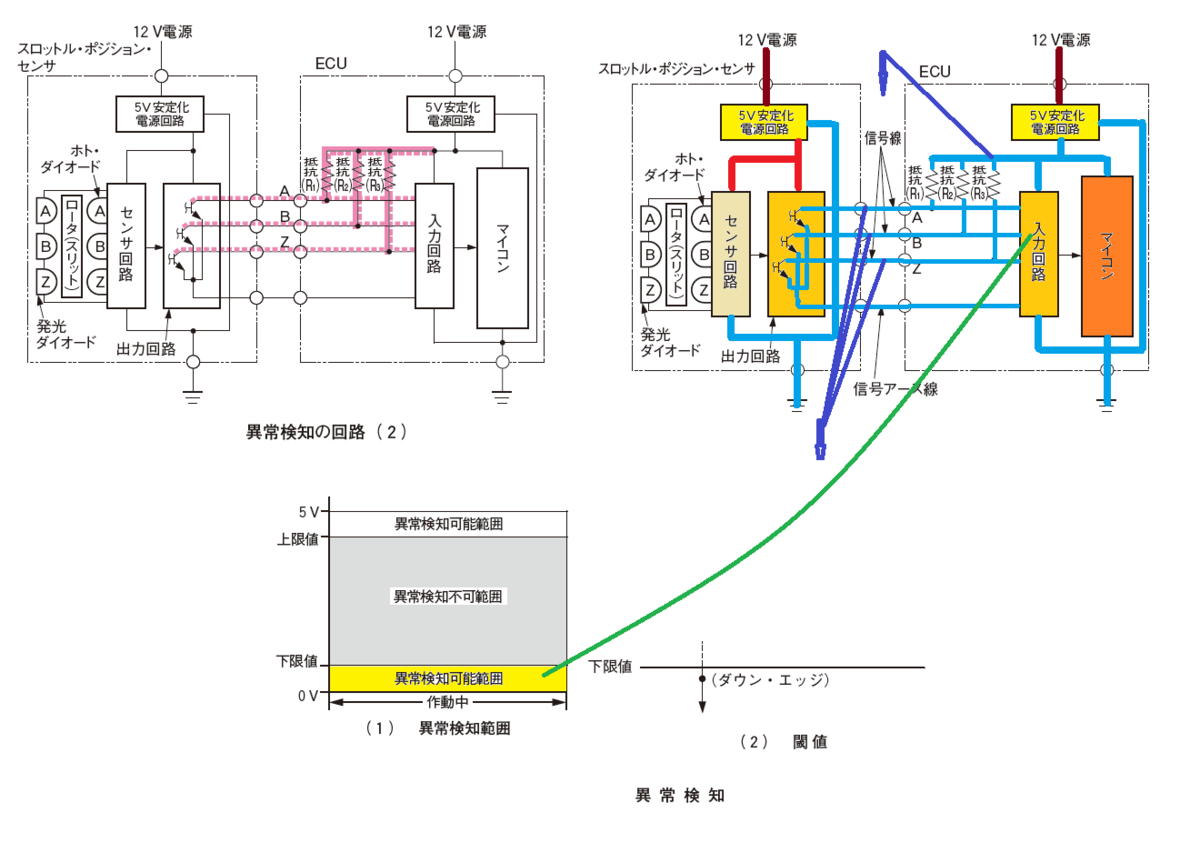

(3)④の箇所にボデーとの短絡がある場合,入力回路に0V一定の信号電圧が入力されるため異常検知を行う。
適切

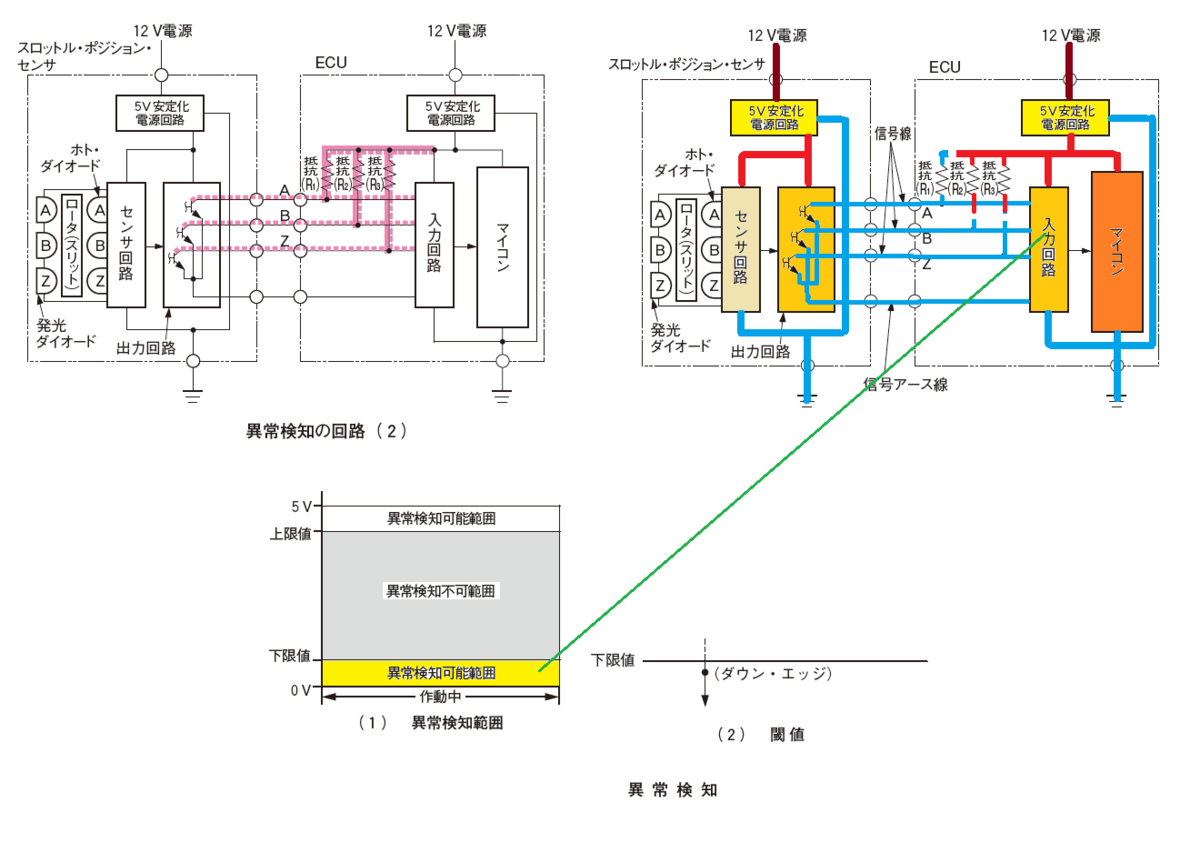

(4)③の箇所に断線がある場合,入力回路に0V一定の信号電圧が入力されるため異常検知を行う。
適切
よって答えは(2)
