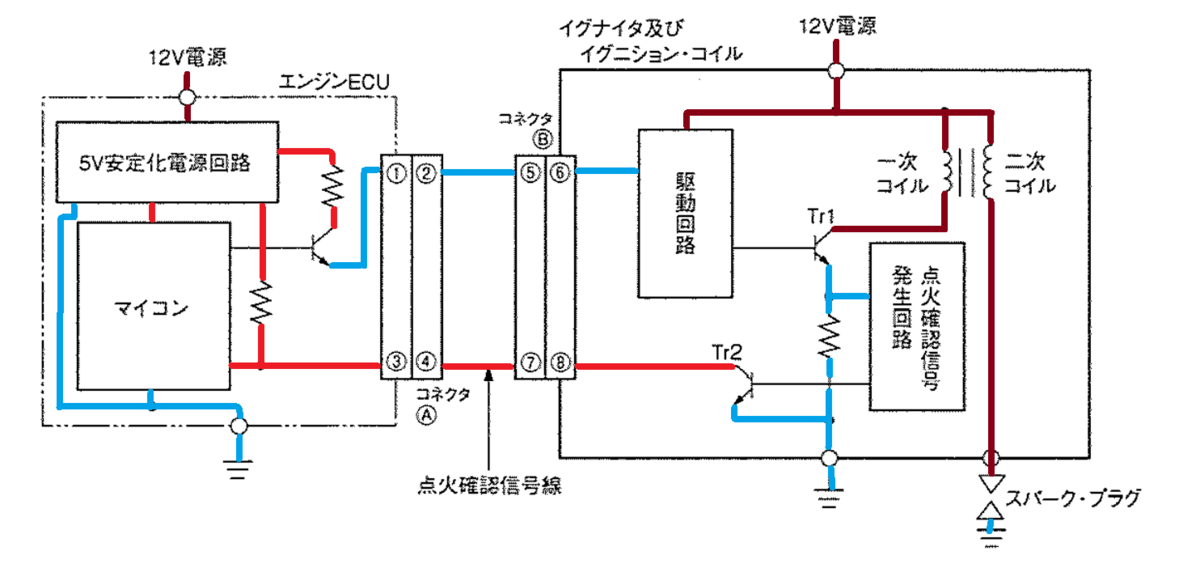

外部診断器でダイアグノーシス・コードを確認したところ,「点火確認信号系統」を表示したため,図をもとにイグニション・スイッチONの状態でイグナイタ系統回路の電圧点検を行った。故障診断の判断として,適切なものは次のうちどれか。
（1）コネクタBを外したとき,端子⑦～ボデー間の電圧が0Vから5Vに変化した場合は,イグナイタ及びイグニション・コイルの不良が考えられる。
（2）コネクタBを外したとき,端子⑦～ボデー間の電圧が0Vから5Vに変化した場合は,点火確認信号線とボデー間の短絡が考えられる。
（3）コネクタA接続状態で,端子④～ボデー間の電圧が5Vの場合は,エンジンECUの不良が考えられる。
（4）コネクタA接続状態で,端子④～ボデー間の電圧が0Vの場合は,点火確認信号線の断線が考えられる。
解く
IGON

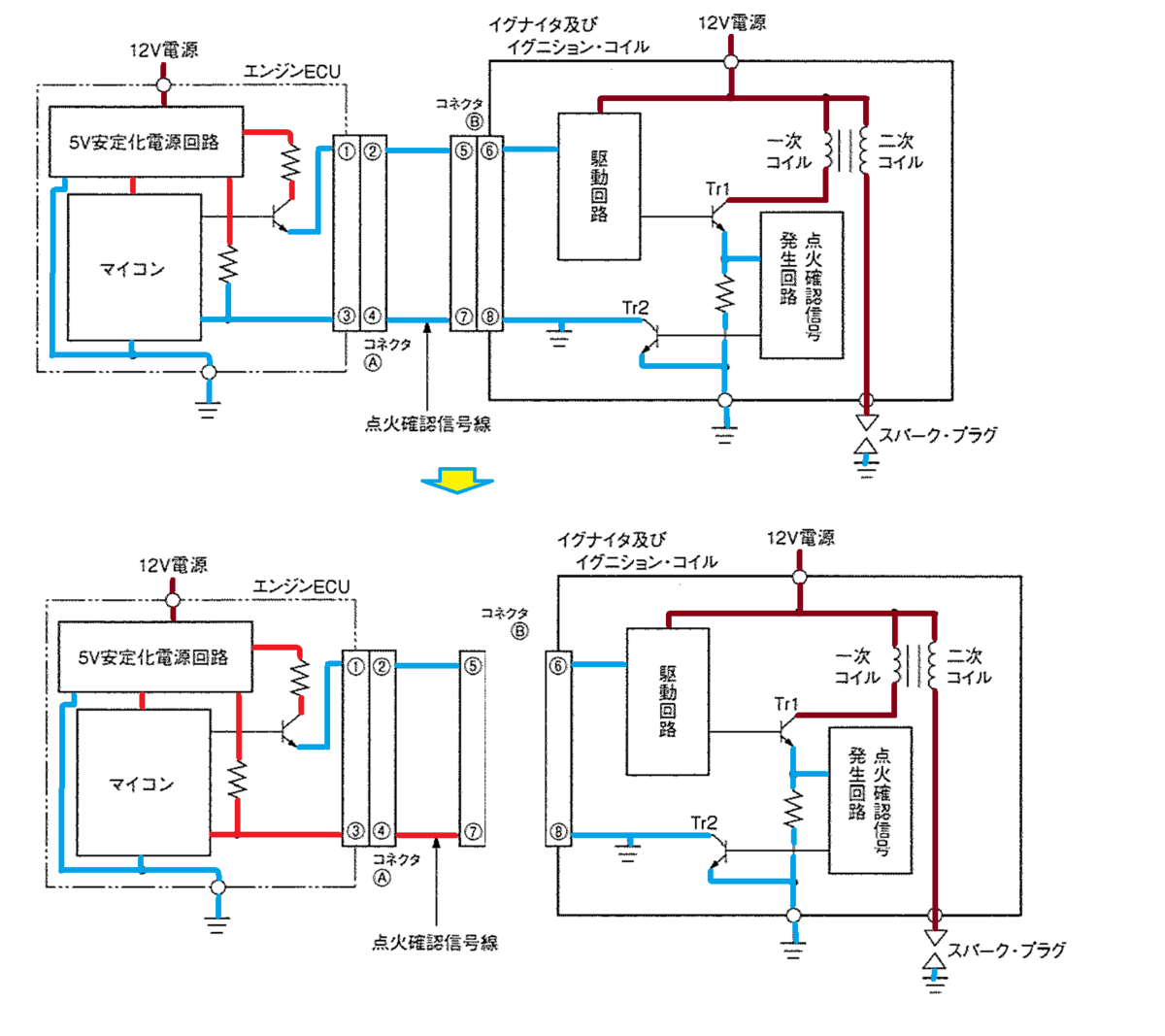

（1）コネクタBを外したとき,端子⑦～ボデー間の電圧が0Vから5Vに変化した場合は,イグナイタ及びイグニション・コイルの不良が考えられる。
適切
（2）コネクタBを外したとき,端子⑦～ボデー間の電圧が0Vから5Vに変化した場合は,点火確認信号線とボデー間の短絡が考えられる。
不適切
0Vから0V
（3）コネクタA接続状態で,端子④～ボデー間の電圧が5Vの場合は,エンジンECUの不良が考えられる。
不適切
エンジンECUは正常
（4）コネクタA接続状態で,端子④～ボデー間の電圧が0Vの場合は,点火確認信号線の断線が考えられる。
不適切
点火確認信号線の断線→端子④～ボデー間の電圧が5V
よって答えは（1）
