②駆動時の点検

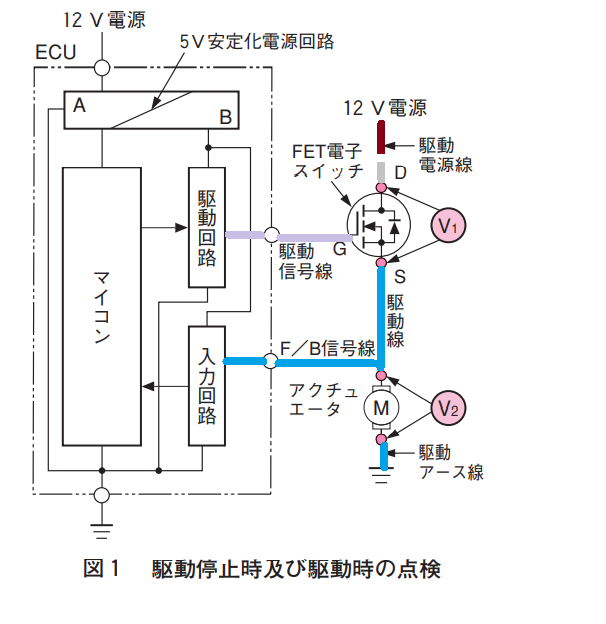

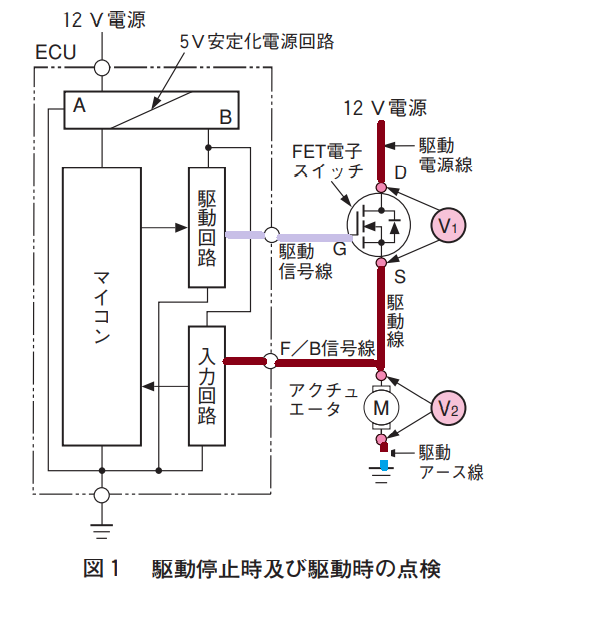

㋑駆動回路からの信号が一定駆動状態において,図1のV1とV2の電圧の合計が12Vの電源電圧になること。12Vに満たない場合は,FET電子スイッチの異常(短絡),駆動電源線の異常(断線,短絡,接触抵抗などの増大),駆動線,駆動アース線,ボデー・アースのいずれかに異常(断線,接触抵抗などの増大)が推測できる。
FET電子スイッチの異常(短絡),
駆動電源線の異常(断線,短絡,接触抵抗などの増大),
断線
短絡

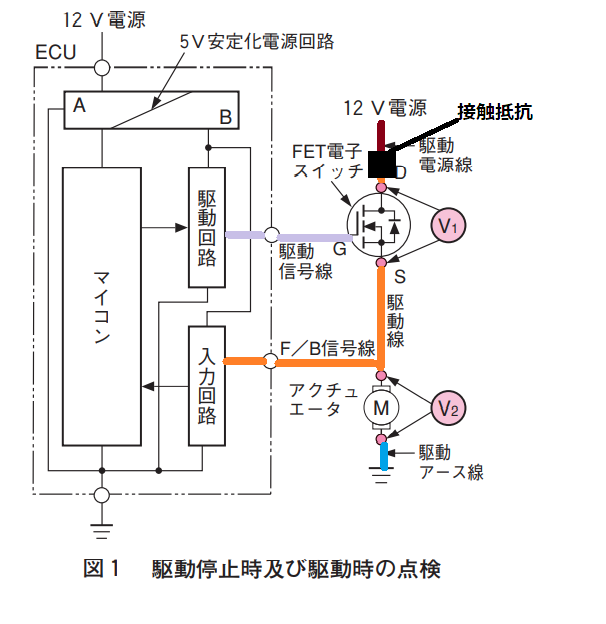

接触抵抗などの増大
駆動線,駆動アース線,ボデー・アースのいずれかに異常(断線,接触抵抗などの増大)
駆動線
駆動アース線
接触抵抗などの増大
